DABコンバータ¶

Example

回路ファイルはサンプル回路TOPページからダウンロードできます。
サンプル回路はこちら：Scideam/DigitalPalette/dab/

Info

必要オプション：Digital Palette

PID制御を含むDABコンバータ¶

サンプル回路は下図となります。

このDABコンバータ回路では2次側の電流が、目標電流It_secとなるように、1次側スイッチと2次側スイッチの位相差を制御しています。
制御はアナログのPID素子を使用し、算出した位相差はスクリプトを使ってゲートパルスの位相差として反映しております。

シミュレーションは Transient(Full)解析を用いて、早送りをON、終了時間を10ms、表示区間を20usに設定して解析を行ってください。この設定は定常状態となる付近まで解析を早送りし、波形確認したい区間を表示する設定です。

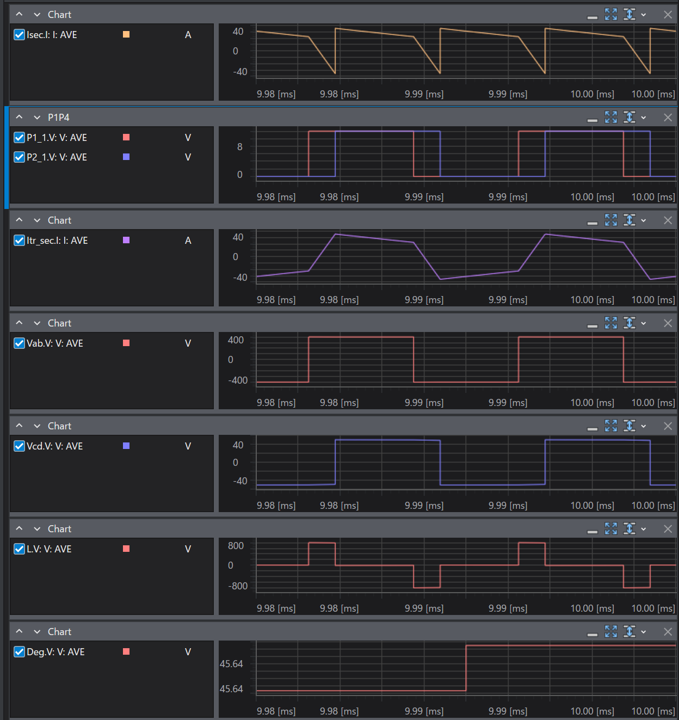

結果は以下となります。

Note

本回路は技術ブログにて記事をご用意しておりますので、こちらも合わせてご参照ください。
DABコンバータのシミュレーション
