変圧器[Transformer]¶
Location : Transformer/Transformer
外形¶
説明¶
変圧器[Transformer]は理想変圧器です。
線が太く表現されている側が一次側となります。

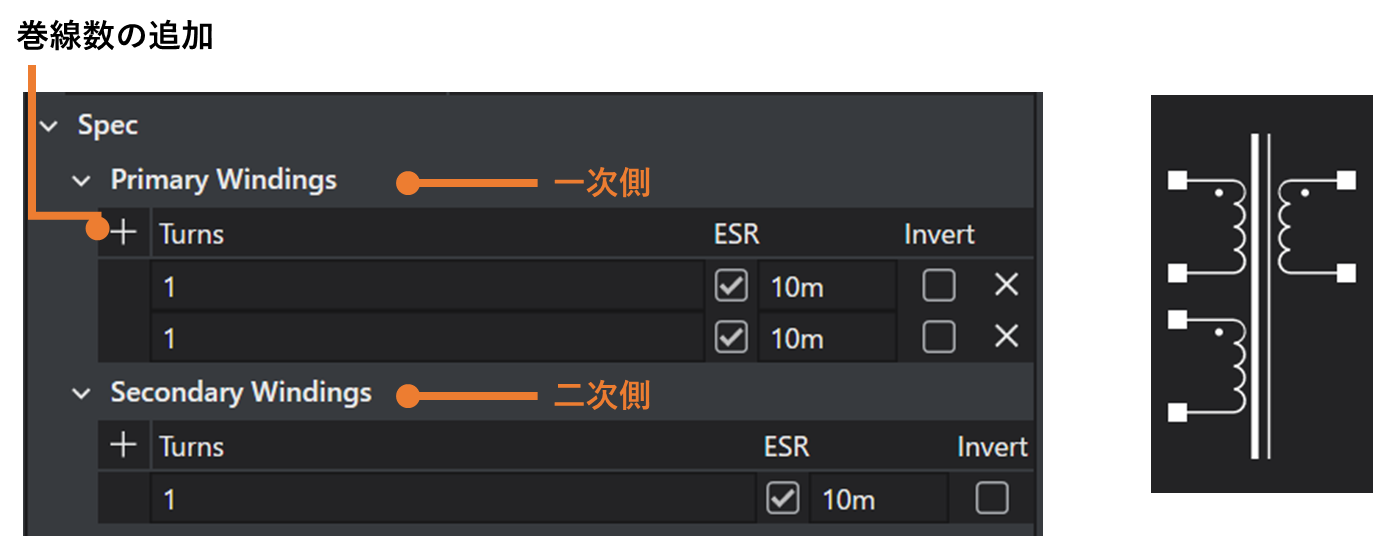

変圧器[Transformer]は スペックで巻線数を変更することができます。
巻線数を変更すると、自動で素子モデルに反映されます。
変圧器は理想変圧器なので、励磁インダクタンスや漏れインダクタンスなどは外付けする必要があります。

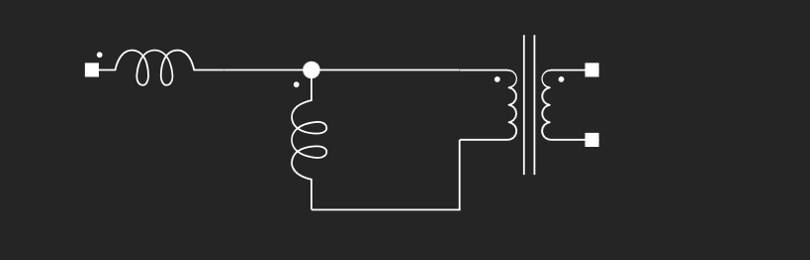

励磁インダクタンス(Lt)、漏れインダクタンス(Ls)を付けた際の変圧器の等価回路は下記のようになります。
等価直列抵抗[ESR]はチェックボックスをONにすることで設定できるようになります。
スペック¶
各巻き線のパラメーターは、以下の表のようにトランスのシンボルに巻き線のシンボルを結合して指定します。
| パラメーター | 内容 | シンボル名 | パラメーター名 |
|---|---|---|---|
| Turns | 巻数 | トランスシンボル名.Nn | Value |
| ESR | 等価直列抵抗 | トランスシンボル名.Nn | ESR |
※Nは巻線を表し、nは巻線のシンボル名(1から始まる整数)を表します。
出力変数¶
| パラメーター | 内容 | Output引数 |
|---|---|---|
| Voltage | 電圧 | シンボル名.Nn |
ESRが有効になっている巻線の場合
| パラメーター | 内容 | Output引数 |
|---|---|---|
| Voltage | 電圧 | シンボル名.Nn.V |
| Current | 電流 | シンボル名.Nn.I |
出力変数は巻線数に応じて変動します。
※Nは巻線を表し、nは巻線のシンボル名(1から始まる整数)を表します。
