インダクタ[Inductor]¶

Location : RLC/Inductor

外形¶

Inductor

理想インダクタです。

インダクタンス[Inductance]に0以下の値は設定できません。

電流初期値[Initial Current]とは、解析開始時におけるインダクタ電流の値です。
特別な値がない場合は0を設定します

等価直列抵抗[ESR]を0に設定すると短絡とみなされます。

Warning

等価直列抵抗[ESR]のない インダクタ[Inductor]は理想的なインダクタなので、接続方法によっては回路設計時にエラーとなることがあります。
そのような時は並列に大きな抵抗を接続してください。

並列抵抗[Resistance(Parallel)]は、並列に接続された抵抗で、デフォルトで1MΩが接続されております。 並列抵抗[Resistance(Parallel)]を0に設定すると開放とみなされます。

1MΩのような大きな並列抵抗[Resistance(Parallel)]を設定することで回路の状態決定しやすくなるため、オンにしておくことを推奨しております。

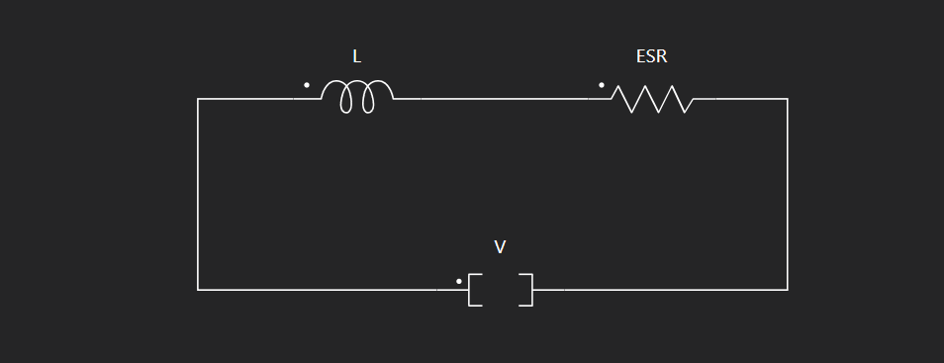

等価直列抵抗、並列抵抗を有効にした際の等価回路は下記の図となります。 V、Iは出力変数で電圧、電流を設定した際の測定箇所となります。

図にあるように出力変数で設定できる電流には並列抵抗[Resistance(Parallel)]に流れる電流は含まれませんのご注意ください。

Inductor2
