テーブル電圧源[Table Voltage Source]¶
Location : Source/Table Voltage Source
外形¶
説明¶
テーブル電圧源[Table Voltage Source]は ルックアップテーブルエディタでユーザーが作成した ルックアップテーブルに従って電圧を発生させることができる素子です。
テーブル電圧源[Table Voltage Source]は ルックアップテーブルファイルの入力を現在のシミュレーション時間、出力を出力電圧として扱います。
Example
ルックアップテーブルに指定された点間は線形補正となります。
また、指定範囲外は最端値でクリップされます。

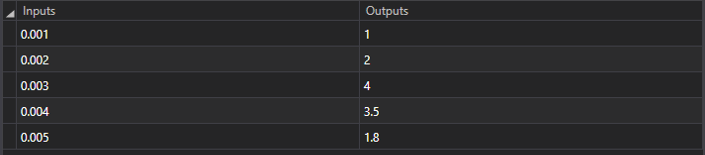

例えば次のような設定をした場合

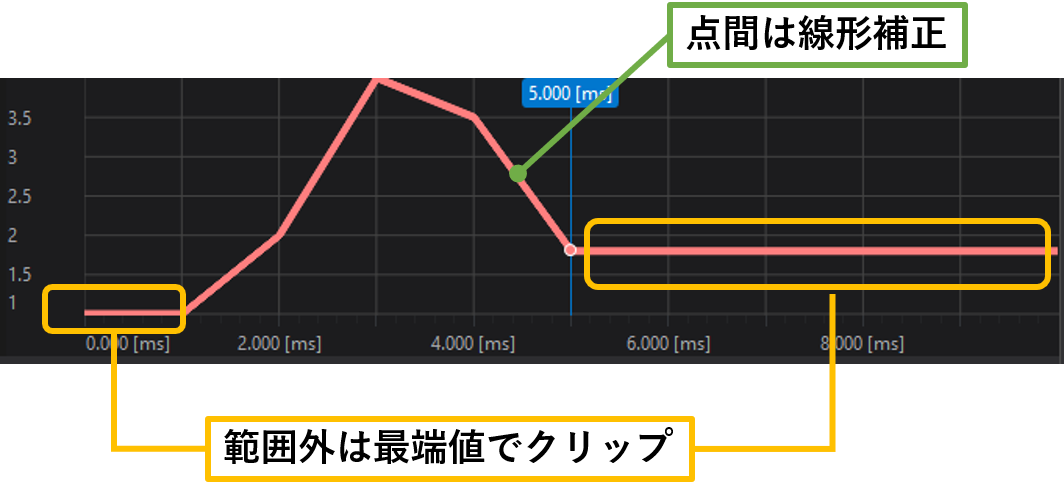

出力電圧は図のようになります。
Note
テーブル電圧源[Table Voltage Source]は、サンプルホールド動作をします。
各メイン周期の初めに電圧がサンプル設定され、その周期内では電圧はホールドされ一定となります。
ルックアップテーブルの作成と設定手順について詳しくは、ルックアップテーブルエディタを参照してください。
スペック¶
| パラメーター | 内容 | パラメーター名 |
|---|---|---|
| Lookup Table Name | Lookup Table名 | - |
出力変数¶
| パラメーター | 内容 | Output引数 |
|---|---|---|
| Voltage | 電圧 | シンボル名.V |
