LLC共振コンバータ

Example

回路ファイルはサンプル回路TOPページからダウンロードできます。
サンプル回路はこちら:Scideam/Circuit/llc/
LLC.scicir

LLC共振コンバータとは

LLC共振コンバータとは、2つのインダクタと1つのコンデンサによる共振を利用し、ソフトスイッチングを実現させるコンバータ回路です。

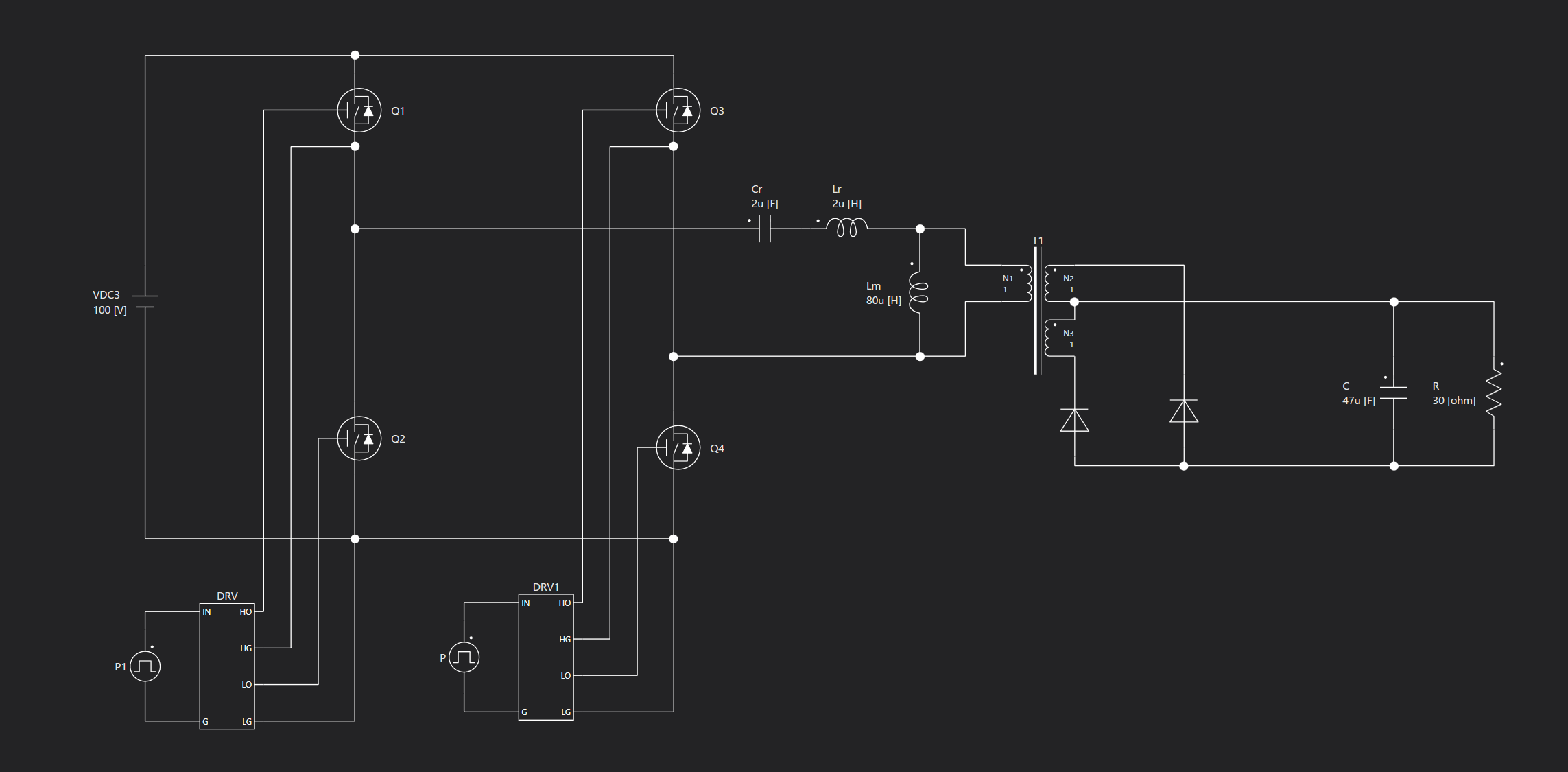

回路は下図のようになります。
fig1


シミュレーション

シミュレーションを行い、波形を確認してください。
シミュレーションは Waveform解析を選択してシミュレーションを行ってください。
シミュレーション時間1m秒としてください。

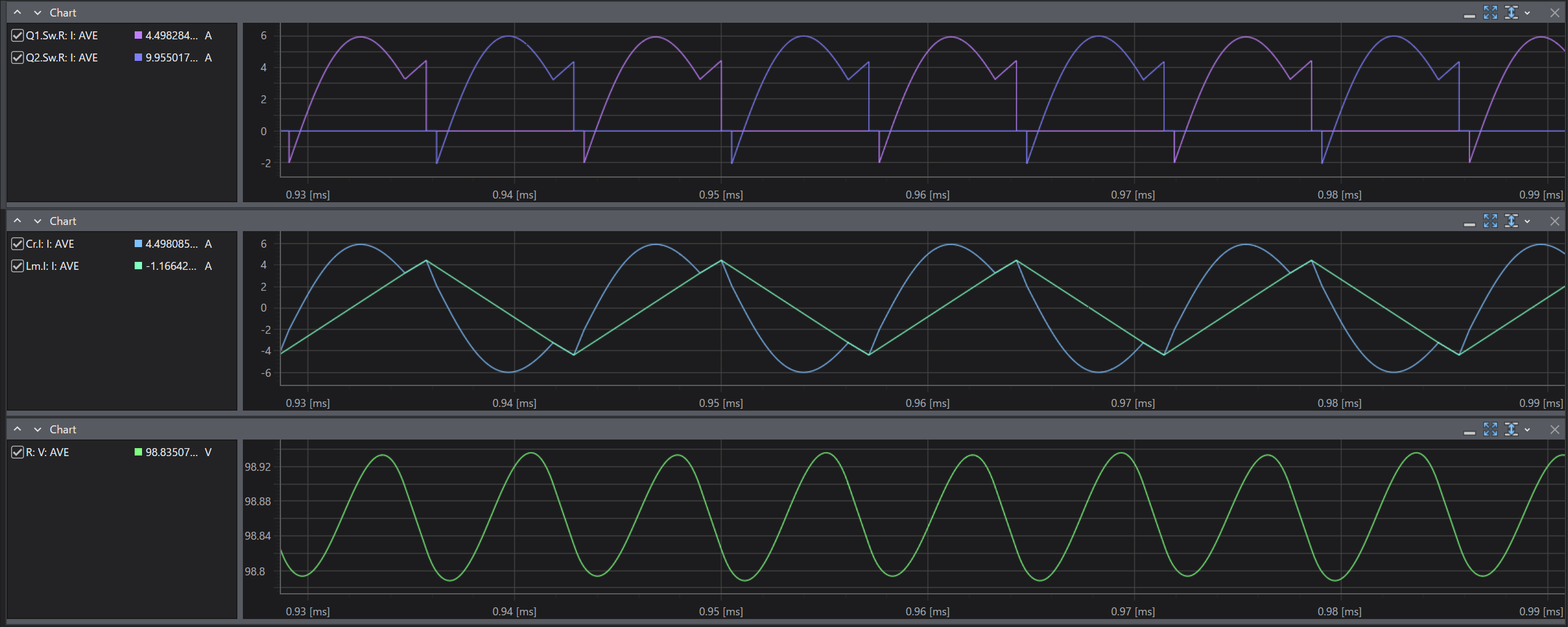

結果は以下となります。 fig1
