Circuit Browser¶

Circuit Browserは起動中の回路モデルの概要をリスト表示します。

Circuit Browserの開き方¶

Circuit Browserはメニューバー内の表示メニューから開くことができます。

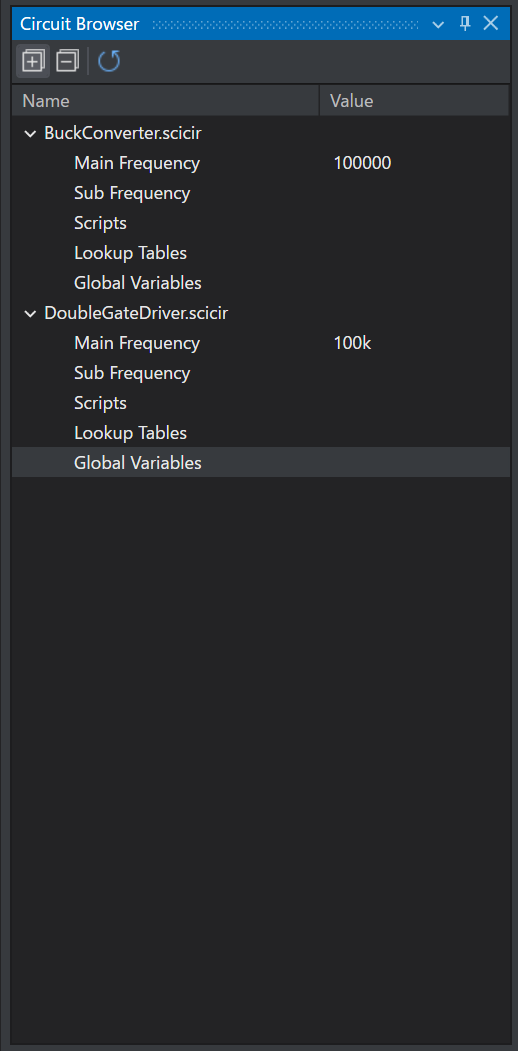

fig

Circuit Browserは起動中の回路モデルの概要をリスト表示します。各回路モデルには以下の情報が表示されます。

項目	内容
Main Frequency	メイン周波数を表示します。選択中に`F2`ボタンをクリックして値を変更することができます。
Sub Frequency	サブ周波数を表示します。
Scripts	登録しているスクリプトファイル名とスクリプトファイルのプロパティを表示します。 `Symbol`選択中に`F2`ボタンをクリックしてスクリプトファイルのシンボル名を変更することができます。各項目の内容についてはスクリプトファイルの設定を参照してください。
Lookup Tables	登録しているルックアップテーブルファイル名を表示します。
Global Variables	登録しているグローバルファイル名を表示します。

アイコンにより以下の操作ができます。

項目	機能
	全てのリストを展開/折りたたみます。
	リストの表示を手動で更新します。
