降圧形DCDCコンバータ

Note

回路ファイルはTOPページからダウンロードできます。

Example

buck_converter/BuckConverter.scicir

降圧形DCDCコンバータとは？

降圧形DCDCコンバータとはスイッチング方式によって入力電圧をより低い出力電圧に変換する装置を指します。

回路は下図のようになります。

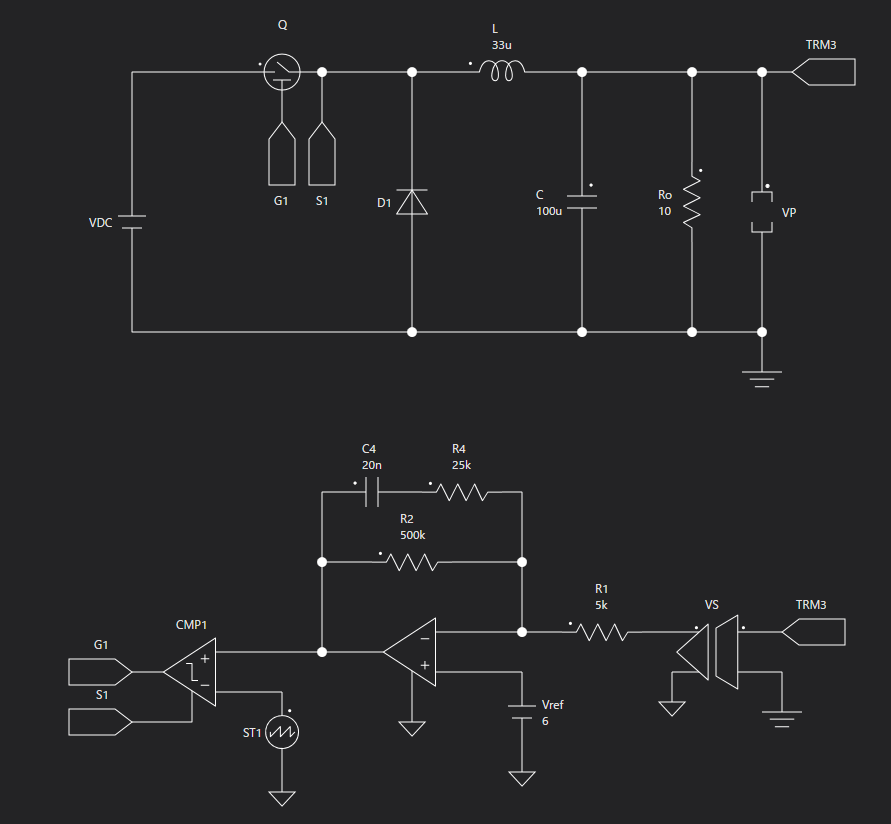

fig1

ポイント

PWMの設定方法

降圧型DCDCコンバータのスイッチングは PWMSwitchで実現します。

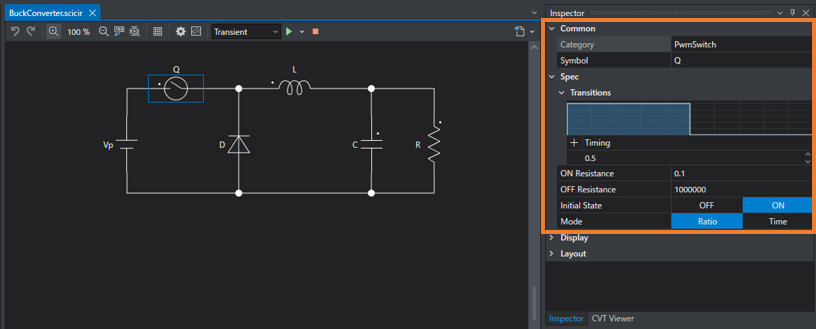

例えば、時比率0.5の降圧型DCDCコンバータであれば PWMSwitchを下記のように設定します。
fig

PWMSwitchのより詳しい使用方法は様々なPWM設定方法を参照してください。

シミュレーション

サイディームで Transient解析を行ってください。
シミュレーション時間は10m秒としてください。

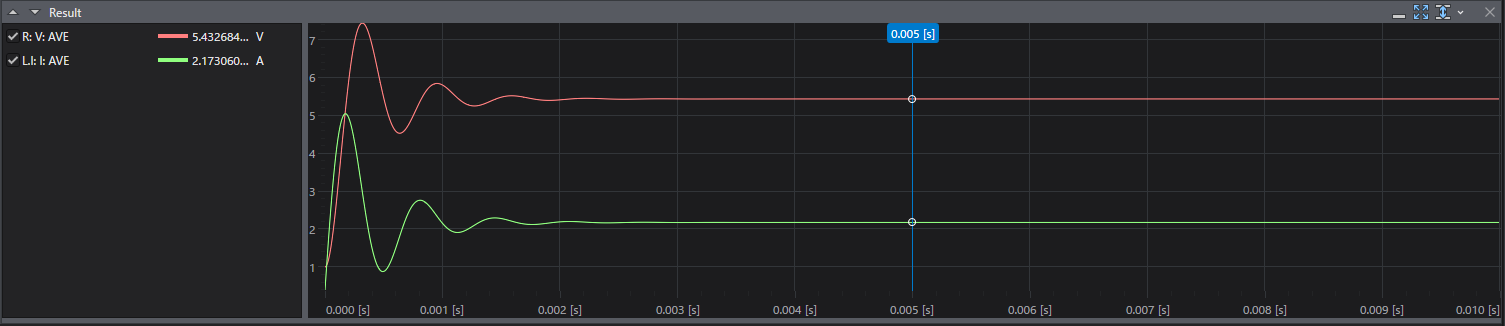

結果は以下となります。

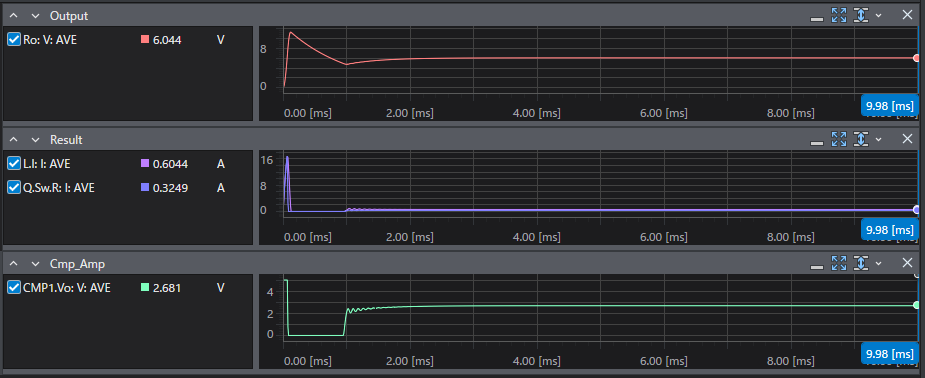

fig
