ファイルの読込

サイディームとSimulinkを使って協調解析を行うためには、Simulinkモデルに配置したSCIDEAMブロックにサイディーム回路モデルを読み込ませる必要があります。

CVTファイルの作成

サイディームの回路モデルをSCIDEAMブロックに読み込ませるにはCVT形式のファイルで出力する必要があります。

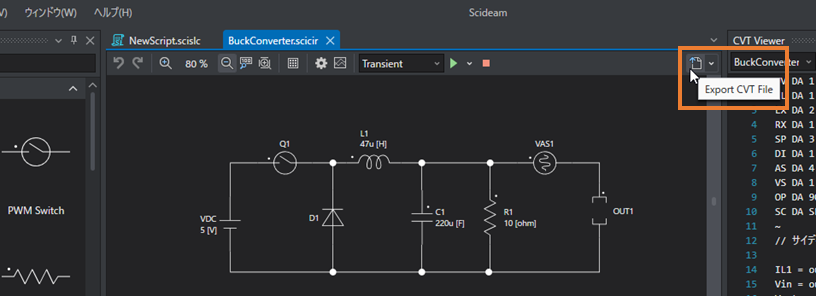

サイディームの回路モデルをCVTファイルとしてエクスポートするにはExport CVT Fileをクリックしてファイル名と保存場所を指定します。

fig

CVTファイルの読込

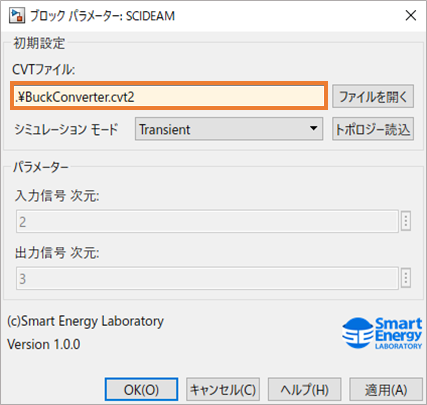

CVTファイルはSCIDEAMブロックのCVTファイルパスに設定し、適用ボタンを押すことで読み込まれます。 適用を押すと、入力信号次元出力信号次元がそれぞれ、CVTファイルのSLimport()SLexport()の数に応じた値が設定されます。

Info

ファイルパスは絶対パスだけでなく相対パスでの設定も可能です。

入力信号次元、出力信号次元の更新

サイディームの回路モデルを修正し、入力信号次元、出力信号次元が変更になった場合には トポロジー読込ボタンを押すことで、変更内容をSCIDEAMブロックに反映させることができます。
入力信号次元、出力信号次元を変更した際には必ずトポロジー読込ボタンを押して更新してください。

fig

周波数特性解析に使用するシンボル名の取得

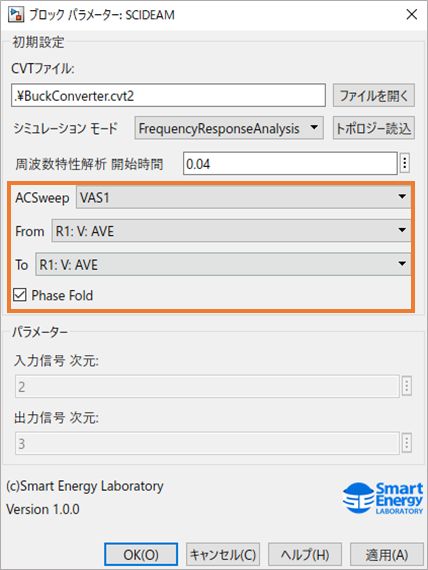

シミュレーションモード:FrequencyResponseAnalysisの場合、周波数特性解析を行うために必要な、AC SweepFromToにシンボル名を設定する必要があります。

このシンボル名リストは トポロジー読込ボタンを押すことで更新されます。

適用ボタンでは反映されませんのでご注意ください。

fig
