ゲートドライバー[Gate Driver]
Location : Gate Driver/Gate Driver
外形
説明
Gate Driver
はスイッチの駆動を行う素子です。
ハイサイドとローサイドを同時に駆動することができ、デッドタイムを任意に設定できます。
この素子の動作周期は メイン周波数
または サブ周波数
で決定されます。
単出力用の素子としては単出力ゲートドライバがあります。
素子の端子は以下の意味を持ちます。
パラメーター | 内容 |
---|---|
IN | 入力電圧 |
G | 入力グランド |
HO | ハイサイド出力 |
HG | ハイサイドグランド |
LO | ローサイド出力 |
LG | ローサイドグランド |
入力と出力は絶縁され、グランド端子G
、HG
、LG

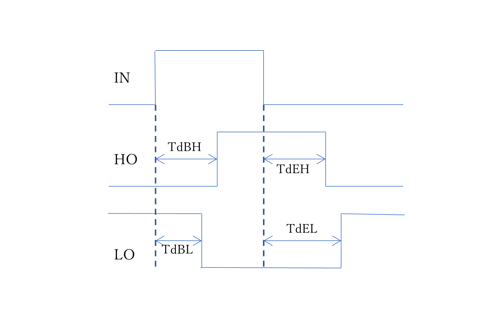

はそれぞれ独立しており、入出力波形は以下のようになります。
解析始めの入力パルスは0
から開始するとして動作します。
Note
入力IN
は0
から開始することを推奨しております。
もし、IN
が正から始まる場合、最初1周期の動作は不定となります。
Note
入力パルスの幅がデッドタイム以上となるようにパラメータを設定してください。
パルス幅がデッドタイム以下となる場合、動作は不定となります。
スペック
パラメーター | 内容 | パラメーター名 |
---|---|---|
ON Voltage | ON 出力電圧 | Von |
OFF Voltage | OFF 出力電圧 | Voff |
Threshold Voltage | ゲートしきい値電圧 | Vth |
High Start Delay Time | ハイサイド開始遅延時間 | TdBH |
High End Delay Time | ハイサイド終了遅延時間 | TdEH |
Low Start Delay Time | ローサイド開始遅延時間 | TdBL |
Low End Delay Time | ローサイド終了遅延時間 | TdEL |
出力変数
パラメーター | 内容 | Output引数 |
---|---|---|
Highside Output Voltage | ハイサイド出力電圧 | シンボル名.Vho |
Input Voltage | 入力電圧 | シンボル名.Vi |
Lowside Output Voltage | ローサイド出力電圧 | シンボル名.Vlo |
