PWMスイッチ[PWM Switch]
Location : Switching Device/PWM Switch
外形
説明
PWMスイッチ[PWM Switch]
はパルス発生器とスイッチを合成した素子です。
ソース(S)、ドレイン(D)の二端子があります。
PWMスイッチ[PWM Switch]
はデフォルトでは理想のスイッチとなっており、寄生容量は含まれません。
ボディダイオードの有効・無効はインスペクターで切り替えることができ、回路上の素子にも視覚的に反映されます。
ボディダイオードを含むスイッチを使用したい場合はボディダイオードをON
に設定してください。
PWMスイッチ[PWM Switch]
の動作周期はメイン周波数またはサブ周波数で決定されます。
PWMスイッチ[PWM Switch]
は各動作周期において、初期状態から始まり、状態変化時刻で設定された時刻でオン・オフの状態変化を生じます。
オン状態ではオン抵抗、オフ状態ではオフ抵抗となります。
たとえば、下図のような、初期状態がOFF
、時比率0.1
でON
、時比率0.5
でOFF
にしたいときは次のように設定します。
Example
発生させたいパルス

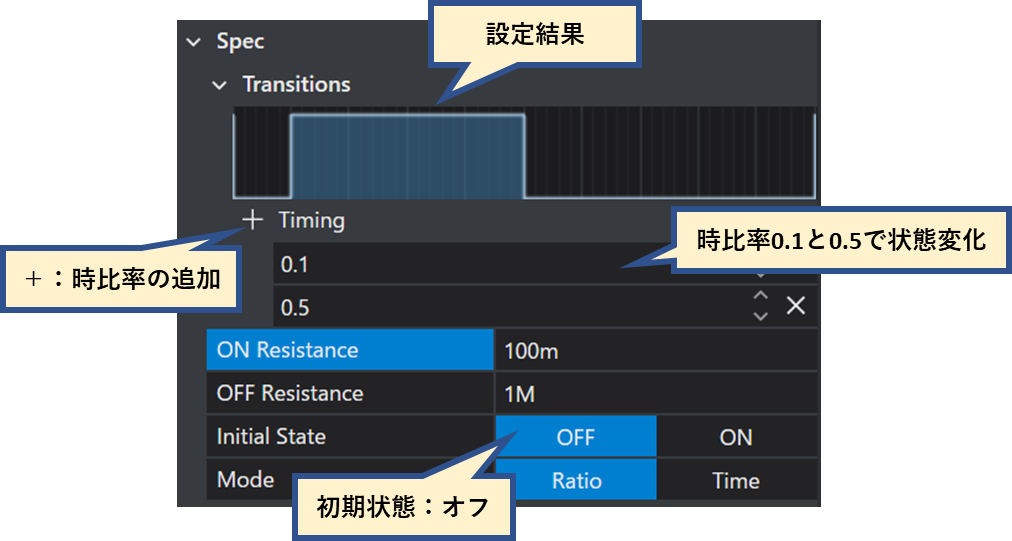

設定方法
モード[Mode]
が 比率
の場合は、状態変化する時刻を動作周期で割った比率を入力し、モード[Mode]
が 時間
の場合は、時刻そのものを入力します。
Warning
状態変化時刻は基本的に単調増加となるよう設定してください。
同一の時刻を設定することもできますが、その場合パルス幅は0で計算されます。
スペック
-
Transitions
パラメーター 内容 パラメーター名 Initial State 初期状態 - Transitions 状態変化時刻 Tx(x=0,1...) Mode モード - -
ON-OFF Characteristics
パラメーター 内容 パラメーター名 On Resistance オン抵抗 Ron Off Resistance オフ抵抗 Roff -
Diode Characteristics
パラメーター 内容 パラメーター名 Body Diode ボディダイオードのオン/オフを切り替えます。 - On Resistance オン抵抗 Ronb Off Resistance オフ抵抗 Roffb Forward Voltage 順電圧 Vonb Maximum Charge 最大蓄積電荷 Qmaxb
出力変数
パラメーター | 内容 | Output引数 |
---|---|---|
Voltage | 電圧 | シンボル名.Sw.R |
Current | 電流 | シンボル名.Sw.R |
Body Diode Current | ボディダイオード電流 | シンボル名.Db.I |
