詳細波形解析[Waveform for Detail Switch]

機能説明

詳細波形解析では詳細解析スイッチ素子、Detail Nch FET、Detail Nch IGBT のスイッチング特性を考慮した波形解析を行う機能です。

詳細波形解析を使用することで、スイッチング時の詳細な波形を確認することができます。

Note

損失解析用スイッチ素子、Detail Nch FET、Detail Nch IGBT は詳細損失解析 以外では理想スイッチとして動作します。
そのため、通常の 過渡応答解析 や 波形解析 を特別な設定をすることなく実行できます。

ただし、前述したとおり、寄生要素を含む理想スイッチでの解析結果となるため、スイッチング時の詳細な波形については 詳細波形解析を使用してください。

解析手順

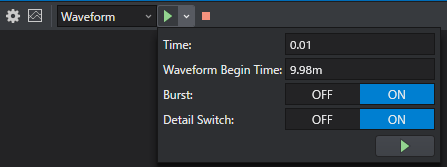

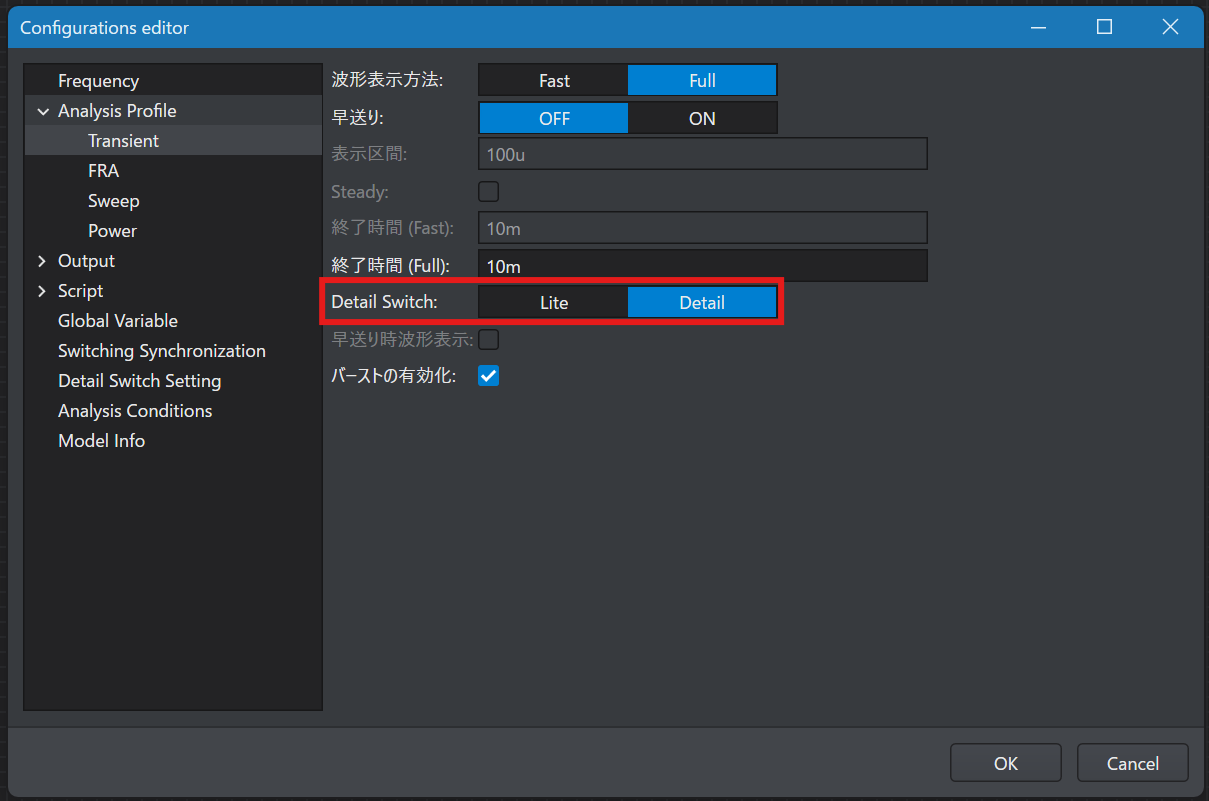

詳細波形解析は回路エディタ内のツールバーからWaveformを選択し、Detail SwitchをONにすることで実行できます。

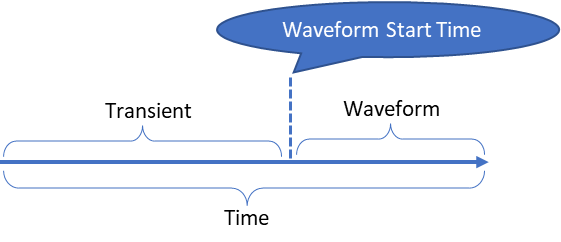

Timeには全体の解析時間を設定し、Waveform Start Timeには波形解析を開始する時間を設定します。
Waveform Start Timeに指定した時間まで、自動的にTransient解析が行われます。
