Dフリッププロップ[D-FF]¶
Location : Logic/D-FF
外形¶
説明¶
Dフリッププロップ[D-FF]はCLK端子の入力電圧が指定されたエッジトリガで評価されます。

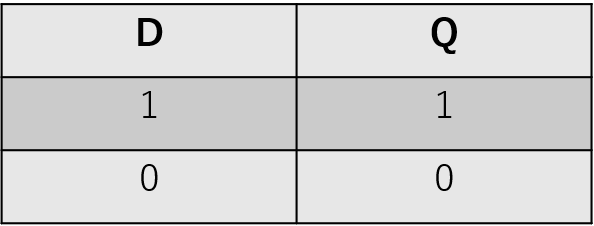

真理値表は以下となります。
入力電圧D Voltage、Clock VoltageはThreshold Voltageより大きいとその入力値は論理値１とみなされ、小さいと論理値0とみなされて演算されます。
エッジトリガがPositiveのときCLK入力電圧が0から1に変化する時D入力が評価されます。
エッジトリガがNegativeのときCLK入力電圧が1から0に変化する時D入力が評価されます。
スペック¶
| パラメーター | 内容 | パラメータ名 |
|---|---|---|
| Threshold Voltage | しきい電圧 | Vth |
| ON Voltage | オン電圧 | Von |
| OFF Voltage | オフ電圧 | Voff |
| Clock Edge | エッジトリガ | - |
出力変数¶
| パラメーター | 内容 | Output引数 |
|---|---|---|
| Clock Voltage | クロック入力電圧 | シンボル名.Vi1 |
| D Voltage | D入力電圧 | シンボル名.Vi2 |
| Output Voltage | 出力電圧 | シンボル名.Vo |
