プログラマブル電圧源[Programmable Voltage Source]¶
Location : Source/ Programmable Voltage Source
外形¶
説明¶
プログラマブル電圧源[Programmable Voltage Source]はスクリプトを使用して任意の電圧源を発生させることができる素子です。
時間はtで参照でき、出力電圧はPrgVで参照します。
正弦波を出力する例
プログラマブル電圧源[Programmable Voltage Source]を用いて正弦波を出力させる場合には以下のようなスクリプトを作成してください。
Va = 100 * sqrt(2);
f = 60;
th = PI / 3;
PrgV = Va * sin(PI2 * f * t + th);
スクリプトを適用するには、Script Nameパラメータにスクリプトファイルの絶対パスまたは相対パスを指定します。
Example

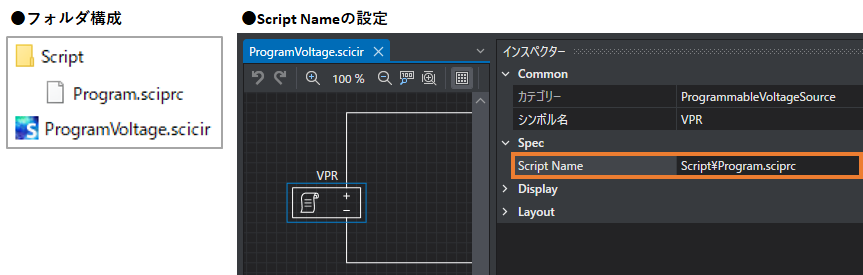

回路ファイル(*.scicir)とスクリプトファイル(*.sciprc)が図のフォルダ構成の場合、
Script/Program.sciprc のように拡張子を含めたスクリプトファイルのパスをScript Nameに設定します。
また プログラマブル電圧源[Programmable Voltage Source]は、メイン周期の初めに実行されます。
Note
この素子は離散モデルです。離散モデルは、サンプルホールド動作をします。
各メイン周期の初めに電圧がサンプル設定され、その周期内では電圧はホールドされ一定となります。
スペック¶
| パラメーター | 内容 | パラメーター名 |
|---|---|---|
| Script Name | スクリプトファイルパス | - |
出力変数¶
| パラメーター | 内容 | Output引数 |
|---|---|---|
| Voltage | 電圧 | シンボル名 |
