解析機能：XYチャートウィンドウ¶

XYチャートウィンドウについて¶

fig

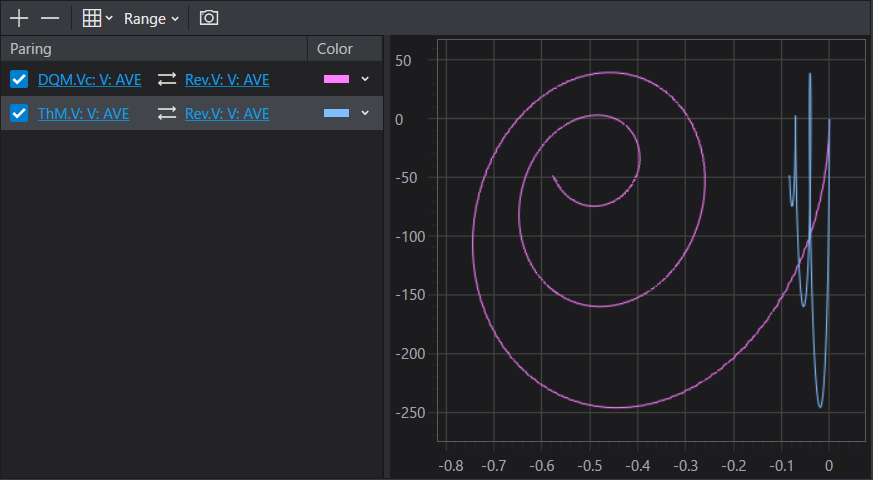

XYチャート では、X軸の値に対応するY軸の値の2次元線形グラフをプロットすることができます。

X軸とY軸の時系列データは起動中のTime Domain Chartの時系列データから任意のデータを選択します。

X軸とY軸に異なる時間間隔の時系列データを指定した場合、双方のデータは線形補完された値でプロットします。

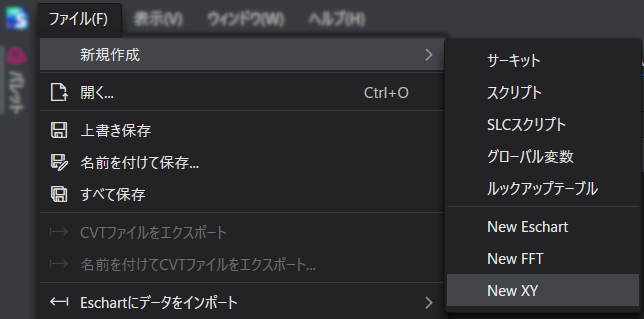

ファイルメニュー > 新規作成 > New XYの順にクリックして開きます。

fig

次の手順で系列を作成します。

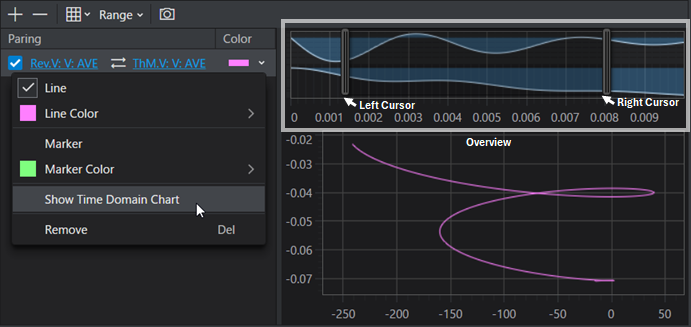

Overviewは系列の全ての範囲を表示することができます。

左右のカーソルを操作してグラフ上に表示する系列データの範囲を調整することができます。

fig

OverViewの表示方法

Overviewを表示したい系列のリスト上で右クリックし、コンテキストメニューのShow Time Domain Chartをクリックして表示します。

fig

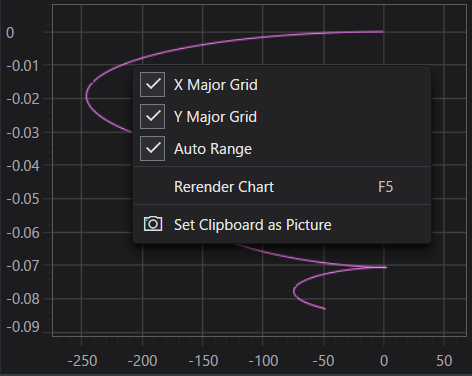

No	内容	説明
1	系列の追加	系列を新規作成します。
2	系列の削除	選択中の系列を削除します。
3	グリッド線の表示切替	X軸のグリッド線、またはY軸のグリッド線の表示、非表示を切り替えます。
4	軸の範囲指定	`Auto`を選択している場合は、系列データ全体が表示されるように範囲が自動調整されます。 `Auto`の選択を外した場合は、X軸とY軸それぞれ任意の範囲を指定することができます。
5	グラフのキャプチャ	グラフをキャプチャします。

fig

No	内容	説明
1	表示切替	系列の表示、非表示を切り替えます。

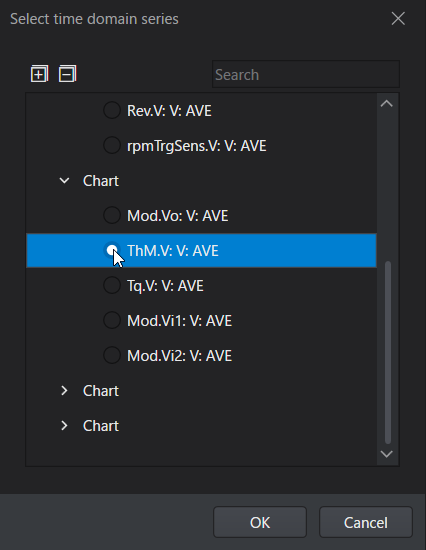

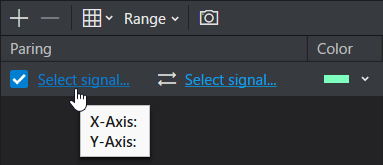

2	時系列データの選択	`Select signal…`と表示されている部分をクリックして、ダイアログから任意の時系列データを選択します。左側はX軸、右側はY軸に選択した時系列データが表示されます。時系列選択ダイアログで時系列を選択します。
3	軸の入れ替え	X軸の系列とY軸の系列を入れ替えます。
4	色の選択	系列の色を選択できます。

No	内容	説明
1	Line	系列の表示、非表示を切り替えます。
2	Line Color	系列の色を選択することができます。
3	Marker	データ点を強調表示します。
4	Marker Color	データ点の強調表示色を選択することができます。
5	Show Time Domain Chart	`Overviewウィンドウ`を表示します。
6	Remove	系列データを削除します。
7	New	系列データを新規作成します。リスト外で右クリックした場合のみ表示されます。

fig
