キャパシタ[Capacitor]¶
Location : RLC/Capacitor
外形¶
説明¶
理想キャパシタです。
キャパシタンス[Capacitance]は0に設定することはできません。
電圧初期値[Initial Voltage]とは、解析開始時におけるキャパシタ電圧の値です。
特別な値がなければ、0を設定します。
等価直列抵抗[ESR]と 等価直列インダクタンス[ESL]を0に設定すると短絡とみなされます。
等価直列インダクタンス[ESL]が0の場合、その初期値は無視されます。
電流初期値[Initial Curent]とは、解析開始時における 等価直列インダクタンス[ESL]の初期電流値です。
特別な値がなければ、0を設定します。
Info
等価直列インダクタンス[ESL]は、あまり小さな正の値を設定すると、
計算時間と計算精度が悪くなるので、通常は0に設定してください。
Warning
等価直列抵抗のない キャパシタ[Capacitor]は理想的なキャパシタなので、接続方法によっては回路設計時にエラーとなることがあります。
そのような時は直列に小さな抵抗を接続するか影響のない 等価直列抵抗[ESR]を設定してください。

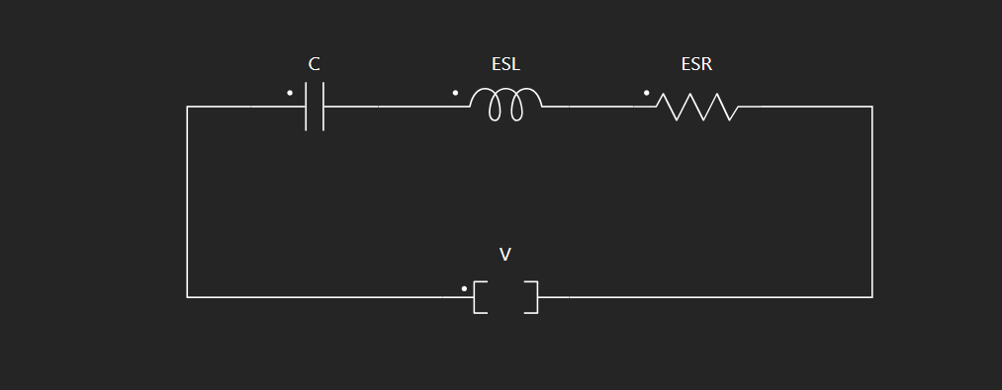

等価直列抵抗[ESR]、等価直列インダクタンス[ESR]に数値を入力した際の等価回路は下記の図となります。
また下図のVは出力設定にて電圧を設定したい時に使用できます。
スペック¶
| パラメーター | 内容 | パラメータ名 |
|---|---|---|
| Capacitance | キャパシタンス | Value |
| Initial Voltage | 電圧初期値 | Vini |
ESR, ESLを有効にした場合
| パラメーター | 内容 | パラメーター名 |
|---|---|---|
| ESR | 等価直列抵抗 | ESR |
| ESL | 等価直列インダクタンス | ESL |
| Initial Current | 電流初期値 | Iini |
出力変数¶
| パラメーター | 内容 | Output引数 |
|---|---|---|
| Voltage | 電圧 | シンボル名.V |
| Current | 電流 | シンボル名.I |
