三相誘導モーター[Induction Motor]¶
Example
回路ファイルはサンプル回路TOPページからダウンロードできます。
サンプル回路はこちら：Scideam/MotorPalette/im_speed_control/
- IM_Speed_Control.scicir
Info
必要オプション：Motor Palette
回路構成¶
本回路は三相誘導モーターを動作させるためのスイッチング電源を含む主回路と、 モーターの速度を 1000[rpm] に制御する補償器によって構成されています。
シミュレーション¶

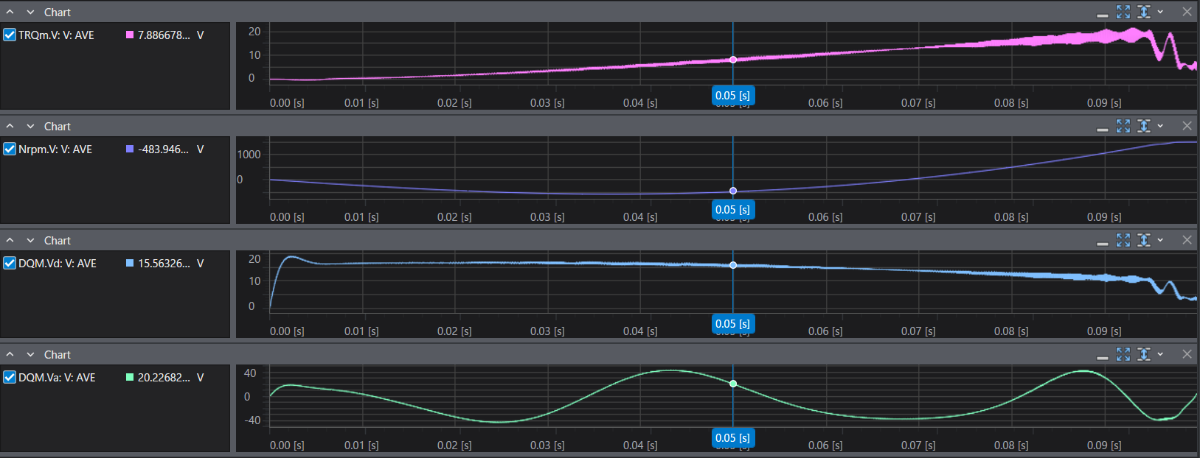

Transient解析を行った場合、以下のような波形が出力されます。
