Power Paletteについて

Power Paletteは損失解析を行うことかできるサイディームのオプション機能です。

Power Paletteを所持していない場合、損失解析の実行が行えません。 オプションを所持していないライセンスであっても、損失解析用素子を含んだ回路を開くことはできます。

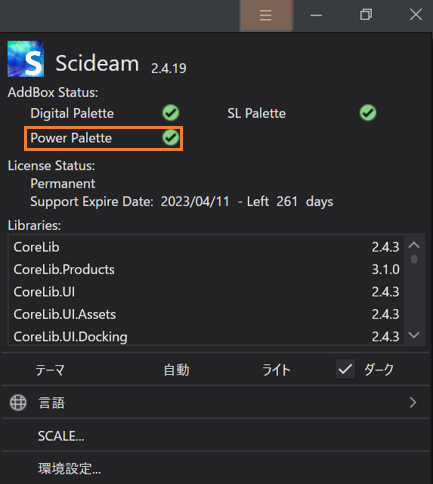

Power Paletteが有効の場合、サイディームのメニューパネルのAddBox Statusで図のように表示されます。

fig

基本的な使い方は チュートリアルや、損失解析用サンプル をご参照ください。

損失解析機能について

目的

サイディームの損失解析機能は、回路全体の損失状況を短時間で把握し損失低減の最適化を図ることを目的としています。

特徴

  • 動作させながら回路全体の損失状況を確認

    サイディームの損失解析では、個々の部品や回路要素の損失を別々に求めるのではなく、
    動作しているそのままの状態で回路全体の損失状況を把握することができます。
    また回路に制御をかけた状態でも解析することができます。

    解析結果は回路に使用されているすべての素子の動作時の損失が順位づけされてリストアップされます。
    また、一部の内部構造を持つ素子については、内部要素損失を計算し、素子単位での損失内訳も確認することができます。

    これらの機能により、どの素子が損失的にボトルネックになっているか一目で確認することができます。

  • 既存の解析機能を併用できるシームレスな解析

    損失解析は既存の解析機能とシームレスに実行することができます。

    損失解析を行うために、回路構成の変更や、特別な処理は必要ありません。

    例えば過渡応答解析(Transient)などを行いながら、そのまま損失解析も実行することができます。

    Note

    スイッチング損失やコア損失を解析する場合には専用素子を使用する必要がありますが、
    専用素子を使用した回路であっても、既存の解析機能は問題なく実行することができます。

  • 高速解析

    損失解析ではサイディームの持つ高速な波形解析をベースとした最適な計算アルゴリズムを使用しています。

    そのため回路全体の損失を計算するにも関わらず、計算速度が非常に高速となっています。

    スイッチング損失の解析を含めても、解析時間は直流入力であれば数秒～数十秒程度で解析を完了させることができます。

    交流入力では、交流周期全体での損失を求めるため解析時間が長くなりますが、それでも数分～数十分程度で解析を完了させることができます。
