過渡応答解析[Transient(Fast)]¶
説明¶
Transient(Fast)解析は過渡応答をシミュレーションするのに適した解析で、電流の応答波形、それらの一周期での最大値や最小値の軌跡を表示できます。
Transient(Fast)解析はメイン周期内のデータから代表点を作り、その線形補間によって表示波形を生成します。
Transient(Fast)解析とTransient(Full)解析の違い
Transient(Fast)解析とTransient(Full)解析は解析に用いる演算は変わりませんが表示方法に以下の差異があるため見え方が異なります。
-
Transient(Fast)
演算結果のうち、メイン周期の中から代表点を描画します。
代表点を何にするかは出力変数のモードから選択可能です。

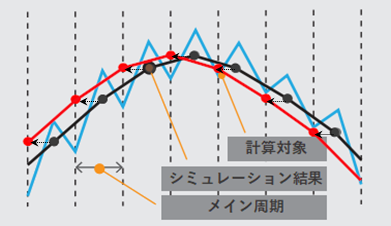

実際は演算結果の代表点を直前の周期の開始点に描画するため、図の赤線のように描画されます。
-
Transient(Full)
演算結果全てのデータをグラフに描画します。
全てを描画するため出力変数のモードを変更しても結果には影響しません。
解析方法¶
Transient(Fast)解析を行うにはシミュレーションの準備を行った後、
ツールバー内のシミュレーションモードで Transientを選択し、波形表示方法をFastに設定してください。
Info

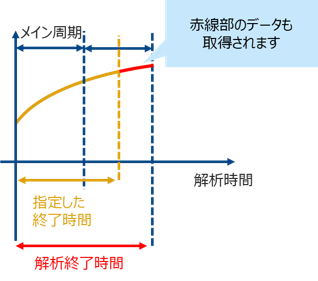

実際の解析時間は解析時間を含むメイン周期の終了まで解析は実行されます。
指定した解析時間がメイン周期の途中にくる場合は
そのメイン周期が終了するまで解析は終了しません。
Transient(Fast)解析はメイン周期内のデータから代表点を出し、その線形補間から波形を表示します。
メイン周期の途中に終了時間を設定した場合は、終了時間を含むメイン周期の終了まで解析を続け、代表点を決定します。

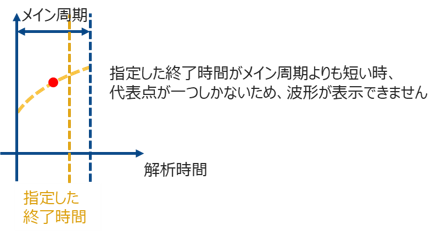

またメイン周期よりも短い終了時間を設定した場合は代表点が1つとなってしまい、波形を表示することができません。
