詳細スイッチの振る舞い¶

概要¶

詳細スイッチを使用する解析には簡易スイッチモードと詳細スイッチモードがあります。

詳細スイッチの内部回路構成については各素子モデルのヘルプページを参照ください。

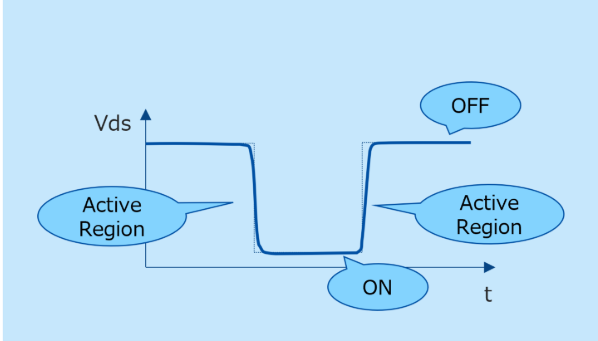

スイッチ素子の動作領域には、オン領域(線形領域)・オフ領域(遮断領域)・アクティブ領域(飽和領域)があります。アクティブ領域は、スイッチがオンとオフを切り替えるスイッチング時の遷移期間に発生します。

fig

簡易スイッチモードは簡易損失解析や波形解析を行った場合の動作モードです。

簡易スイッチモードではオン領域(線形領域)とオフ領域(遮断領域)に加えて、
アクティブ領域(飽和領域)を含む、すべての領域を動作領域としております。スイッチのモデルが簡易なため、非常に高速な解析が可能です。

簡易スイッチモードにおいては、以下の無効化が行われます。

また、アクティブ領域(飽和領域)における電流はゲート電圧に比例する特性(Yfs固定)として計算されます。

また、実際に損失解析及び波形解析が行われる直前までの過渡解析では以下の無効化が行われます。ただし、定常解析時は無効化されません。

詳細スイッチモードは詳細損失解析や波形解析を行った場合の動作モードです。

詳細スイッチモードではオン領域(線形領域)とオフ領域(遮断領域)に加えて、
アクティブ領域(飽和領域)を含む、すべての領域を動作領域としております。

実際に損失解析及び波形解析が行われる直前までの解析は理想スイッチモードで行われます。

理想スイッチモードではオン領域(線形領域)とオフ領域(遮断領域)を動作領域としております。
アクティブ領域(飽和領域)については計算されず無視されます。

この動作は詳細スイッチ素子の内部回路を次のように扱うことで達成されます。
