インスペクターウィンドウ

インスペクターウィンドウは素子に関する設定を行う機能を持つツールウィンドウです。

インスペクターウィンドウの開き方

インスペクターウィンドウは素子をダブルクリックするか、 メニューバーの表示から開くことができます。

インスペクターウィンドウの機能

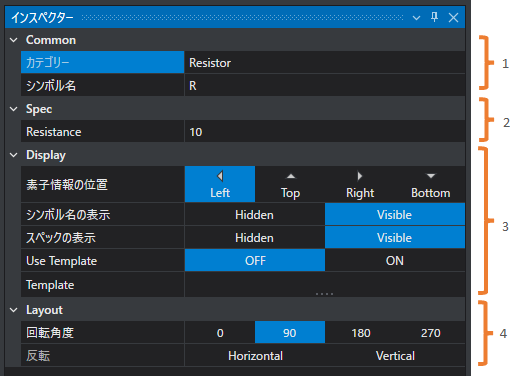

fig
※画像は抵抗[Resistor]素子の設定画面です。

インスペクターウィンドウは以下の機能を持ちます。

No. ダブ名 機能
1 Common 素子の種類とシンボル名が表示されます。
シンボル名は変更することができます。
2 Spec 素子の固有パラメータを設定できます。
3 Display 表示する素子の情報の設定と、素子モデルをどの位置に配置するかを選択できます。詳しくは素子情報の表示についてを参照してください。
素子情報の位置：素子情報の表示位置を選択できます。
シンボル名の表示：シンボル名の表示・非表示を切り替えます。
スペックの表示：スペックの表示・非表示を切り替えます。スペックの表示ではスペックの表記を自由に編集できる テンプレートが使用できます。
テンプレートでは素子のスペック名を%<、>で囲んで記入することで、スペック値として表示することが可能です。
Use Template：テンプレートの有効・無効を切り替えます。
Template：ユーザテンプレートを編集できます。
4 Layout 素子モデルの回転角度や、反転を選択できます。

素子情報の表示について

素子情報の位置

素子情報の表示位置を左、上、右、下から選択します。

素子情報の位置

素子情報の位置は、インスペクターで選択する以外にも、回路エディター上の素子情報をドラッグすることでも位置を変更することができます。

スペックの表示

以下に記載している素子については、スペックの表示をVisibleに設定するとスペックと単位が表示されます。
Use TemplateをONに設定した場合はテンプレートの内容が優先的に表示されます。

テンプレート

Use TemplateをONに設定すると、Templateに記入した任意の内容を表示することができます。 Template内で、素子のスペック名を%<、>で囲んで記入するとスペック値を表示することができます。

テンプレートの編集

Resistanceが1000[Ω]の抵抗の場合 R=%<Resistance>と記載するとR=1000と表示されます。

記入する、スペック名についてはツールの表示と異なる場合があります。
表示できるスペックの値を展開すると、表示できるスペックの一覧とそれぞれの記入名を確認できます。

表示できるスペックの値

  • Comparator

    素子名 表記名 記入名
    Comparator ON Voltage
    OFF Voltage
    Hysterisis Voltage    		 OnVoltage
    OffVoltage
    HysteresisVoltage
    Latch ON Voltage
    OFF Voltage
    Active    		 OnVoltage
    OffVoltage
    Active
    Trigger Trigger Time
    Active    		 TriggerTime
    Active
    Vibrator Pulse Width
    ON Voltage
    OFF Voltage    		 PulseWidth
    OnVoltage
    OffVoltage

  • Diode

    素子名 表記名 記入名
    3Phase Diode Bridge ON Resistance
    OFF Resistance
    Forward Voltage    		 OnResistance
    OffResistance
    TurnOnVoltage
    Diode ON Resistance
    OFF Resistance
    Forward Voltage
    Maximum Charge    		 OnResistance
    OffResistance
    TurnOnVoltage
    MaximumCharge
    Diode Bridge ON Resistance
    OFF Resistance
    Forward Voltage    		 OnResistance
    OffResistance
    TurnOnVoltage
    Photo Coupler ON Resistance
    OFF Resistance
    Forward Voltage
    Gain    		 OnResistance
    OffResistance
    TurnOnVoltage
    Gain
    Shunt Regulator Gain
    Minimum Voltage
    Maximum Voltage
    Reference Voltage    		 Gain
    MinimumVoltage
    MaximumVoltage
    ReferenceVoltage
    Thyristor ON Resistance
    OFF Resistance
    Forward Voltage
    Trigger Voltage    		 OnResistance
    OffResistance
    TurnOnVoltage
    TriggerVoltage
    Zener ON Resistance
    OFF Resistance
    Forward Voltage
    Zener Voltage
    Zener Resistance    		 OnResistance
    OffResistance
    TurnOnVoltage
    ZenerVoltage
    ZenerResistance

  • Gate Driver

    素子名 表記名 記入名
    Gate Driver Output Voltage
    Threshold Voltage
    High Start Delay Time
    High End Delay Time
    Low Start Delay Time
    Low End Delay Time    		 OutputVoltage
    ThresholdVoltage
    HighStartDelayTime
    HighEndDelayTime
    LowStartDelayTime
    LowEndDelayTime
    Gate Driver1 Output Voltage
    Threshold Voltage
    Start Delay Time
    End Delay Time    		 OutputVoltage
    ThresholdVoltage
    StartDelayTime
    EndDelayTime
    Gate Isolator ON Voltage
    OFF Voltage
    Threshold Voltage    		 OnVoltage
    OffVoltage
    ThresholdVoltage

  • Generator

    素子名 表記名 記入名
    Function Amplitude Voltage
    Frequency
    Initial Time
    Auxiliary Factor
    Mode    		 AmplitudeVoltage
    Frequency
    InitialTime
    AuxiliaryFactor
    Mode
    Pulse ON Voltage
    OFF Voltage
    Initial State
    Mode    		 OnVoltage
    OffVoltage
    InitialState
    Mode
    Saw Tooth Amplitude Voltage
    Falling Time Duty
    Mode    		 AmplitudeVoltage
    FallingTimeDuty
    Mode

  • Logic

    素子名 表記名 記入名
    Bool Threshold Voltage
    ON Voltage
    OFF Voltage
    Inverted Output    		 ThresholdVoltage
    OnVoltage
    OffVoltage
    InvertedOutput
    D-FF Threshold Voltage
    ON Voltage
    OFF Voltage
    Clock Edge    		 ThresholdVoltage
    OnVoltage
    OffVoltage
    ClockEdge
    JK-FF Threshold Voltage
    ON Voltage
    OFF Voltage
    Clock Edge    		 ThresholdVoltage
    OnVoltage
    OffVoltage
    ClockEdge
    Logic Threshold Voltage
    ON Voltage
    OFF Voltage
    Mode
    Inverted Output    		 ThresholdVoltage
    OnVoltage
    OffVoltage
    Mode
    InvertedOutput
    T-FF Threshold Voltage
    ON Voltage
    OFF Voltage
    Clock Edge    		 ThresholdVoltage
    OnVoltage
    OffVoltage
    ClockEdge
    Not Threshold Voltage
    ON Voltage
    OFF Voltage    		 ThresholdVoltage
    OnVoltage
    OffVoltage

  • Modulator

    素子名 表記名 記入名
    DPM Gain
    Reference
    Minimum
    Maximum
    Active
    Target
    Parameter    		 Gain
    Reference
    Minimum
    Maximum
    Active
    Target
    Parameter
    PWM Gain
    Reference Duty
    Minimum Duty
    Maximum Duty
    Mode
    Active
    Target    		 Gain
    ReferenceDuty
    MinimumDuty
    MaximumDuty
    Mode
    Active
    Target
    SFM Gain
    Reference Frequency
    Minimum Frequency
    Maximum Frequency
    Modulated
    Active    		 Gain
    ReferenceFrequency
    MinimumFrequency
    MaximumFrequency
    Modulated
    Active

  • Operational Amplifier

    素子名 表記名 記入名
    Differentiator Gain
    Cutoff Frequency    		 Gain
    CutoffFrequency
    Integrator Gain
    Cutoff Frequency    		 Gain
    CutoffFrequency
    Limiter Minimum Voltage
    Maximum Voltage    		 MinimumVoltage
    MaximumVoltage
    Operational Amplifier Gain
    Minimum Output Voltage
    Maximum Output Voltage    		 Gain
    MinimumOutputVoltage
    MaximumOutputVoltage

  • Operator

    素子名 表記名 記入名
    Arithmetic Gain
    Minimum Voltage
    Maximum Voltage
    Mode    		 Gain
    MinimumVoltage
    MaximumVoltage
    Mode
    DQC Frequency
    Initial Phase
    Reverse    		 Frequency
    InitialPhase
    Reverse
    DQI Frequency
    Initial Phase[deg]
    Reverse    		 Frequency
    InitialPhase
    Reverse
    DQP Frequency
    Initial Phase[deg]    		 Frequency
    InitialPhase
    Function Gain
    MinimumVoltage
    MaximumVoltage
    Mode    		 Gain
    Minimum Voltage
    Maximum Voltage
    Mode
    Program Script Name
    Minimum Voltage
    Maximum Voltage    		 ScriptName
    MinimumVoltage
    MaximumVoltage
    Table Lookup Table Name LookupTableName

  • RCL

    素子名 表記名 記入名
    Capacitor Capacitance
    Initial Voltage
    Enable ESR, ESL
    ESR
    ESL
    Initial Current    		 Capacitance
    InitialVoltage
    HasEsr
    Esr
    Esl
    InitialCurrent
    Inductor Inductance
    Initial Current
    Enable ESR
    Esr    		 Inductance
    InitialCurrent
    HasEsr
    Esr
    Resistor Resistance
    		 Resistance
    Saturation Inductor Normal Inductance
    Saturated Inductance
    Threshold Current
    Initial Current    		 NormalInductance
    SaturatedInductance
    ThresholdCurrent
    InitialCurrent

  • Sensor

    素子名 表記名 記入名
    A/D Converter Script Name
    Sampling Offset Time
    Gain
    Delay
    Resolution
    Minimum Input Voltage
    Maximum Input Voltage    		 ScriptName
    SamplingOffsetTime
    Gain
    Delay
    Resolution
    MinimumInputVoltage
    MaximumInputVoltage
    I/I Converter Gain Gain
    I/V Converter Gain Gain
    Isolation Amplifier Gain Gain
    V/I Converter Gain Gain

  • Solar

    素子名 表記名 記入名
    Solar ShortCircuitCurrent
    Maximum Power Point Current
    Open-Circuit Voltage
    Maximum Power Point Voltage    		 ShortCircuitCurrent
    MaximumPowerPointCurrent
    OpenCircuitVoltage
    MaximumPowerPointVoltage

  • Source

    素子名 表記名 記入名
    3Phase Voltage Voltage(RMS)
    Frequency
    Initial Phase[deg]
    Reverse    		 Voltage
    Frequency
    InitialPhase
    Reverse
    AC Current Source Current(RMS)
    Frequency
    Initial Phase[deg]
    Mode    		 Current
    Frequency
    InitialPhase
    Mode
    AC Voltage Source Voltage(RMS)
    Frequency
    Initial Phase[deg]
    Mode    		 Voltage
    Frequency
    InitialPhase
    Mode
    DC Current Source Current Current
    DC Voltage Source Voltage Voltage
    Programmable Voltage Source Script Name ScriptName
    Table Voltage Source Lookup Table Name LookupTableName

  • Switch

    素子名 表記名 記入名
    Nch MOSFET Threshold Voltage
    Forward Transfer Admittance(Yfs)
    ON Resistance(Rds)    		 ThresholdVoltage
    ForwardTransferAdmittance
    OnResistance
    NPN Transistor Input Impedance(Hie)
    Forward Current Transfer Ratio(Hfe)
    Base-Emitter Voltage(Vbe)
    Collector-Emitter Saturation Voltage
    Collector-Emitter Saturation Resistance    		 InputImpedance
    ForwardCurrentTransferRatio
    BaseEmitterVoltage
    CollectorEmitterSaturationVoltage
    CollectorEmitterSaturationResistance
    Pch MOSFET Threshold Voltage
    Forward Transfer Admittance(Yfs)
    ON Resistance(Rds)    		 ThresholdVoltage
    ForwardTransferAdmittance
    OnResistance
    PNP Transistor Input Impedance(Hie)
    Forward Current Transfer Ratio(Hfe)
    Base-Emitter Voltage(Vbe)
    Collector-Emitter Saturation Voltage
    Collector-Emitter Saturation Resistance    		 InputImpedance
    ForwardCurrentTransferRatio
    BaseEmitterVoltage
    CollectorEmitterSaturationVoltage
    CollectorEmitterSaturationResistance
    PWM Switch ON Resistance
    OFF Resistance
    Initial State
    Mode    		 OnResistance
    OffResistance
    InitialState
    Mode
    Switch ON Resistance
    OFF Resistance
    Thresold Voltage
    Hysteresis Voltage    		 OnResistance
    OffResistance
    ThresholdVoltage
    HysteresisVoltage
    Detail Nch FET ON-OFF Characteristics
    ON Resistance
    OFF Resistance
    Thresold Voltage
    Diode Characteristics
    ON Resistance
    OFF Resistance
    ON Voltage
    Maximum Charge
    Capacitance Characteristics
    Input Capacitance(Ciss)
    Output Capacitance(Coss)
    Coss Table Active
    ESR of Drain-Source Capacitor
    Switching Characteristics
    Rise Time
    Fall Time
    Drain-Source Voltage at Rise/Fall Time
    Drain Current at Rise/Fall Time
    Gate Resistance
    Saturation Gate Voltage
    Name    		 ON-OFF Characteristics
    OnResistance
    OffResistance
    ThresholdVoltage
    Diode Characteristics
    Ronb
    Roffb
    Vonb
    Qmaxb
    Capacitance Characteristics
    Ciss
    Coss
    Active
    RCds
    Switching Characteristics
    Tr
    Tf
    It
    Vt
    Rg
    Vgsat
    Name
    Detail Nch IGBT ON-OFF Characteristics
    ON Resistance
    OFF Resistance
    Collector-Emitter Saturation Voltage
    Thresold Voltage
    Diode Characteristics
    ON Resistance
    OFF Resistance
    ON Voltage
    Maximum Charge
    Capacitance Characteristics
    Input Capacitance(Ciss)
    Output Capacitance(Coss)
    Coss Table Active
    ESR of Collector-Emitter Capacitor
    Switching Characteristics
    Rise Time
    Fall Time
    Collector-Emitter Voltage at Rise/Fall…
    Collector Current at Rise/Fall…
    Gate Resistance
    Saturation Gate Voltage
    Name    		 ON-OFF Characteristics
    OnResistance
    OffResistance
    OnDrainSourceVoltage
    ThresholdVoltage
    Diode Characteristics
    Ronb
    Roffb
    Vonb
    Qmaxb
    Capacitance Characteristics
    Ciss
    Coss
    Active
    RCds
    Switching Characteristics
    Tr
    Tf
    It
    Vt
    Rg
    Vgsat
    Name

  • Transformer

    素子名 表記名 記入名
    D-D Transformer Turn1
    Turn2
    Resistance1
    Resisntace2    		 Turn1
    Turn2
    Resistance1
    Resisntace2
    Transformer Primary Windings Turns
    SecondaryWindings Turns    		 PrimaryWindings
    SecondaryWindings
    Transformer(Mutal) Primary Windings Turns
    SecondaryWindings Turns    		 PrimaryWindings
    SecondaryWindings
    Y-D Transformer Turn1
    Turn2
    Resistance1
    Resisntace2    		 Turn1
    Turn2
    Resistance1
    Resisntace2
    Y-Y Transformer Turn1
    Turn2
    Resistance1
    Resisntace2    		 Turn1
    Turn2
    Resistance1
    Resisntace2
