ルックアップテーブルエディタ¶

ルックアップテーブルエディタはルックアップテーブルファイル編集を行うエディタです。

ルックアップテーブル¶

fig

ルックアップテーブルファイルは、テーブル[Table]と テーブル電圧源[Table Voltage Source]素子のパラメータとして設定するテーブル、
また機能関数 tableの第一引数で使用するテーブルを定義します。

ルックアップテーブルエディタは以下の機能を持ちます。

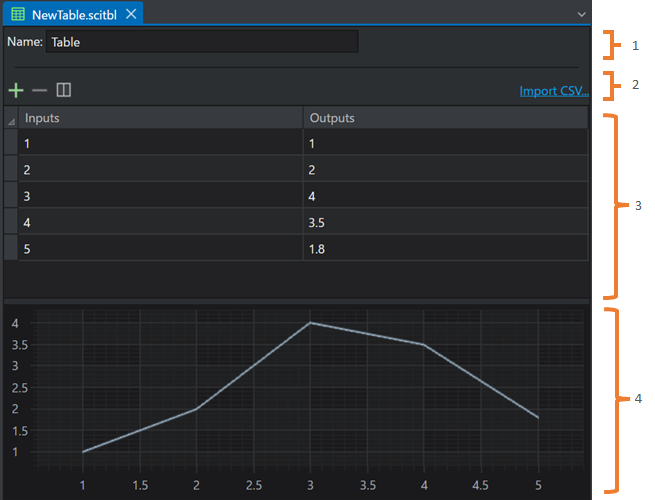

No.	項目	機能
1	テーブル名	ルックアップテーブル名を編集します。
2		テーブルの行を追加します。
		選択中の行を削除します。
		テーブルの表と外形のレイアウトを縦並び/横並びに切り替えます。
3	テーブルの値リスト	テーブルの値が表示されます。行を選択してDeleteボタンを押すことで削除することができます。行を追加するとInputの値で自動ソートします。
4	テーブルの外形	テーブルの外形を確認できます。

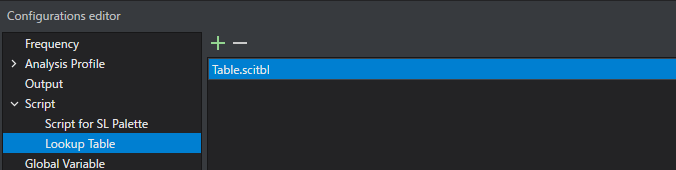

ルックアップテーブルを利用するには、コンフィグエディタのLookup Table メニューで、作成したルックアップテーブルファイル（*.scitbl)を登録する必要があります。

+ボタンをクリックして、フォルダブラウザからファイルを選択して登録します。

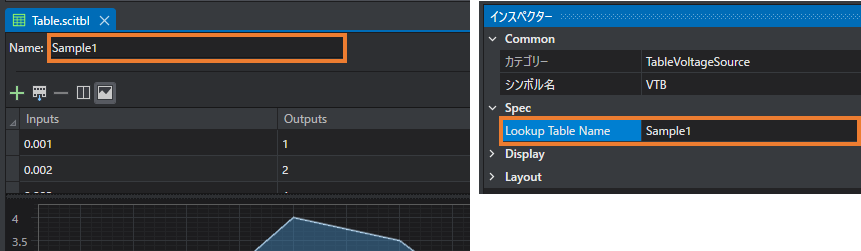

テーブルやテーブル電圧源素子のパラメータとして利用する場合は、Lookup Table Nameにテーブル名を入力します。 fig

機能関数tableでは、第一引数にテーブル名を指定し、第二引数にInputsに設定した値を設定することで、対応するOutputsを取得します。

Example

上図のSample1テーブルで定義したInputs 0.001に対応する　Outputsをtable関数で取得する例。

out1 = table("Sample1", 0.001); // out1変数には1が設定される。
