過渡応答解析[Transient(Full)]¶
説明¶
Transient(Full)解析は定常状態の波形をシミュレーションするのに適したモードです。
Transient(Full)解析では解析したすべてのデータ点を表示するためリップル等の確認に最適なシミュレーションとなっています。
Transient(Fast)解析とTransient(Full)解析の違い
Transient(Fast)解析とTransient(Full)解析は解析に用いる演算は変わりませんが表示方法に以下の差異があるため見え方が異なります。
-
Transient(Fast)

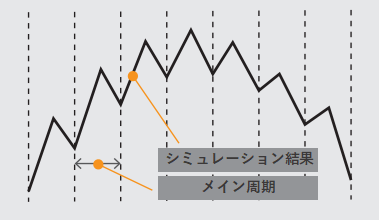

演算結果のうち、メイン周期の中から代表点を描画します。
代表点を何にするかは出力変数のモードから選択可能です。
実際は演算結果の代表点を直前の周期の開始点に描画するため、図の赤線のように描画されます。
-
Transient(Full)
演算結果全てのデータをグラフに描画します。
全てを描画するため出力変数のモードを変更しても結果には影響しません。
解析方法¶
-
Transient(Full)解析を行うにはシミュレーションの準備を行った後、 ツールバー内のシミュレーションモードでTransientを選択し、波形表示方法をFullに設定した状態で実行ボタンのプルダウンをクリックします。
-
早送りをONにしたうえでSteadyをONに設定することでSteady解析を行うことができます。
-

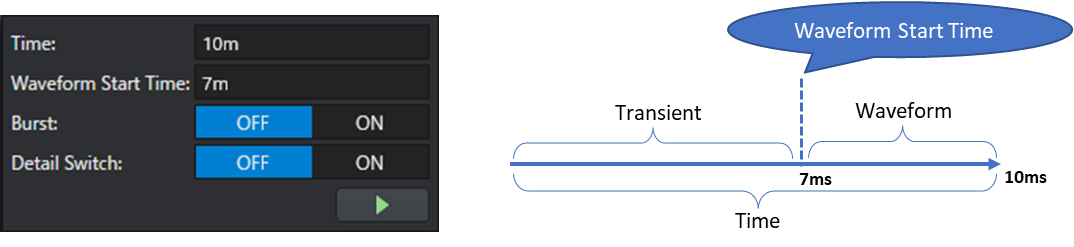

End Time (終了時間)に全体の解析時間を設定します。 -
早送りをONにすると、波形を確認したい時間まで高速に演算を進めることができます。早送りをONにした場合は表示区間に波形を解析・表示する区間の幅を設定します。
表示区間で指定した区間の直前まで高速に演算を進め、続けてTransient(Full)解析を行うことができます。
Tips
早送りをONにした状態でSteadyもONに設定した場合、通常の演算は行われずSteady解析を行うため、End Time (終了時間)は表示されません。
Info
実際の解析時間は解析時間を含むメイン周期の終了まで解析は実行されます。
指定した解析時間がメイン周期の途中にくる場合は
そのメイン周期が終了するまで解析は終了しません。
Steady解析¶

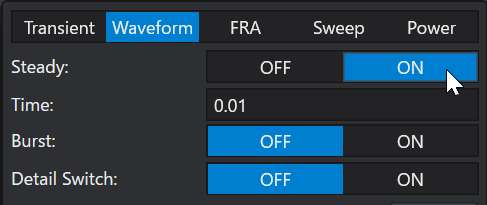

早送りをONにしたうえでSteadyをONに設定することで通常の演算の前にSteady解析が行われ、定常状態でTransient(Full)解析を行うことができます。
Steady解析を行うことで、途中の不要な過渡応答波形をスキップして直接定常波形を解析することができるので非常に短い時間で解析を行うことができます。
Tips
SteadyをONで解析できない場合は、SteadyをOFFにしたまま、定常状態となる時間まで早送り・表示区間を設定して解析を行ってください。
