DCACインバータ¶
Example
回路ファイルはサンプル回路TOPページからダウンロードできます。
単相二線式DCACインバータ¶
Example
サンプル回路はこちら：Scideam/DigitalPalette/dcac/
- single_phase.scicir
- single_phase_Prog.sciprc
Info
必要オプション：Digital Palette

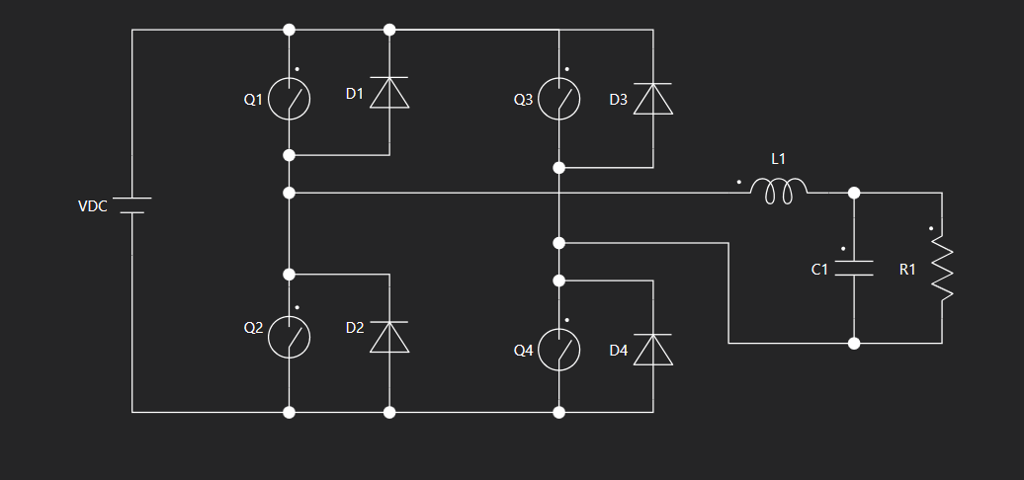

回路は下図のようになります。
DC200Vを入力として、インバータによって周波数50Hzの実効値100Vに変換します。
Scideamで Transient解析を行ってください。
シミュレーション時間は100msとしてください。

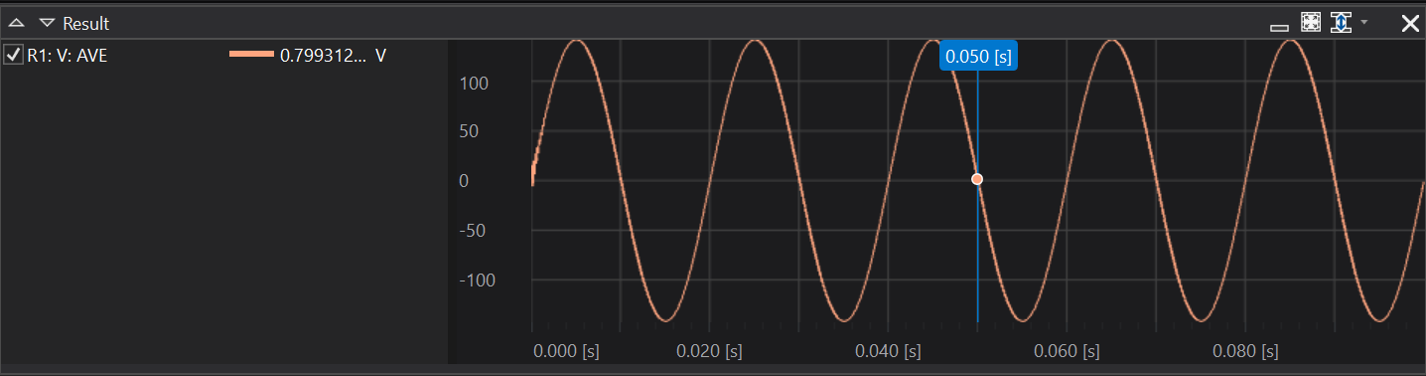

シミュレーション結果は以下となります。
ユニポーラ方式DCACインバータ¶
Example
サンプル回路はこちら
アナログ制御 ：Scideam/Circuit/dcac/unipola_dcac/
- unipola1-dcac-analog.scicir
- unipola2-dcac-analog.scicir
デジタル制御 ：Scideam/DigitalPalette/dcac/unipola_dcac/
- unipola1-dcac-digital.scicir
-
unipola1-dcac-digital_Prog.sciprc
-
unipola2-dcac-digital.scicir
- unipola2-dcac-digital_Prog.sciprc
デジタル制御のサンプル回路を動かすにはオプション：Digital Paletteが必要となります。
ユニポーラ方式のDCACインバータのサンプル回路となります。
アナログ制御、デジタル制御のサンプルがあります。
ブログ記事にて詳細を記載しておりますので下記をご参照ください。
ユニポーラ方式【1】DC-ACインバータのPWM制御方法
ユニポーラ方式【2】DC-ACインバータのPWM制御方法
バイポーラ方式DCACインバータ¶
Example
サンプル回路はこちら
アナログ制御 ：Scideam/Circuit/dcac/bipola_dcac/
- bipola-dcac-analog.scicir
デジタル制御 ：Scideam/DigitalPalette/dcac/bipola_dcac/
- bipola-dcac-digital.scicir
- bipola-dcac-digital_Prog.sciprc
デジタル制御のサンプル回路を動かすにはオプション：Digital Paletteが必要となります。
バイポーラ方式のDCACインバータのサンプル回路となります。
アナログ制御、デジタル制御のサンプルがあります。
ブログ記事にて詳細を記載しておりますので下記をご参照ください。
マルチレベルNPC方式 DCACインバータ¶
Example
サンプル回路はこちら
アナログ制御 ：Scideam/Circuit/dcac/multilevel_dcac/
- multilevel-dcac-npc-analog.scicir
デジタル制御 ：Scideam/DigitalPalette/dcac/multilevel_dcac/
- multilevel-dcac-npc-digital.scicir
- multilevel-dcac-npc-digital_Prog.sciprc
デジタル制御のサンプル回路を動かすにはオプション：Digital Paletteが必要となります。
マルチレベルNPC方式のDCACインバータのサンプル回路となります。
アナログ制御、デジタル制御のサンプルがあります。
ブログ記事にて詳細を記載しておりますので下記をご参照ください。
マルチレベル方式NPC DC-ACインバータのPWM制御方法
マルチレベルT型NPC方式 DCACインバータ¶
Example
サンプル回路はこちら
アナログ制御 ：Scideam/Circuit/dcac/multilevel_dcac/
- multilevel-dcac-ttype-analog.scicir
デジタル制御 ：Scideam/DigitalPalette/dcac/multilevel_dcac/
- multilevel-dcac-ttype-digital.scicir
- multilevel-dcac-ttype-digital_Prog.sciprc
デジタル制御のサンプル回路を動かすにはオプション：Digital Paletteが必要となります。
マルチレベルT型NPC方式のDCACインバータのサンプル回路となります。
アナログ制御、デジタル制御のサンプルがあります。
ブログ記事にて詳細を記載しておりますので下記をご参照ください。
マルチレベル方式T型NPC DC-ACインバータのPWM制御方法
3相DCACインバータ¶
基本回路¶
Example
サンプル回路はこちら Scideam/Circuit/dcac/3Phase_dcac/
- 3Phase_dcac.scicir
回路は下図のようになります。
Waveform解析にて

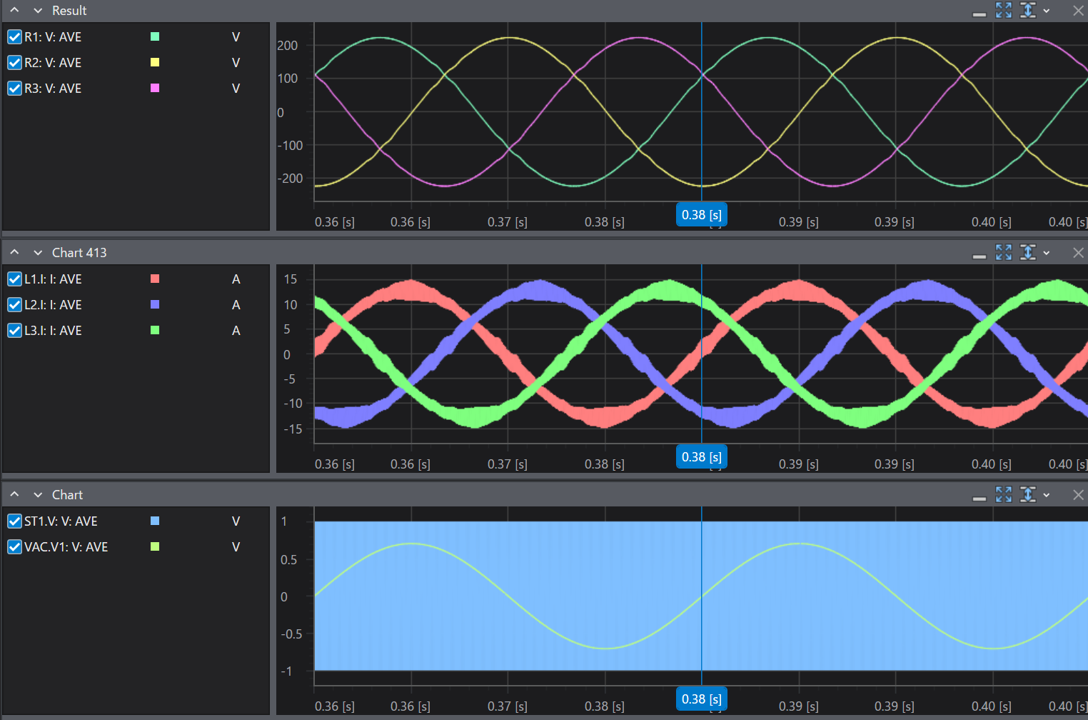

シミュレーション時間は400msとし、360ms以降を確認した場合次のような波形を確認することができます。
空間ベクトル制御を含む3相DCACインバータ¶
Example
サンプル回路はこちら Scideam/DigitalPalette/dcac/3phase_dcac/
- 3Phase_dcac_Control.scicir
サンプル回路を動かすにはオプション：Digital Paletteが必要となります。
回路は下図のようになります。
出力電圧をDQ変換し、d軸、q軸に対して制御を行う3相インバータのサンプル回路です。
Waveform解析にて

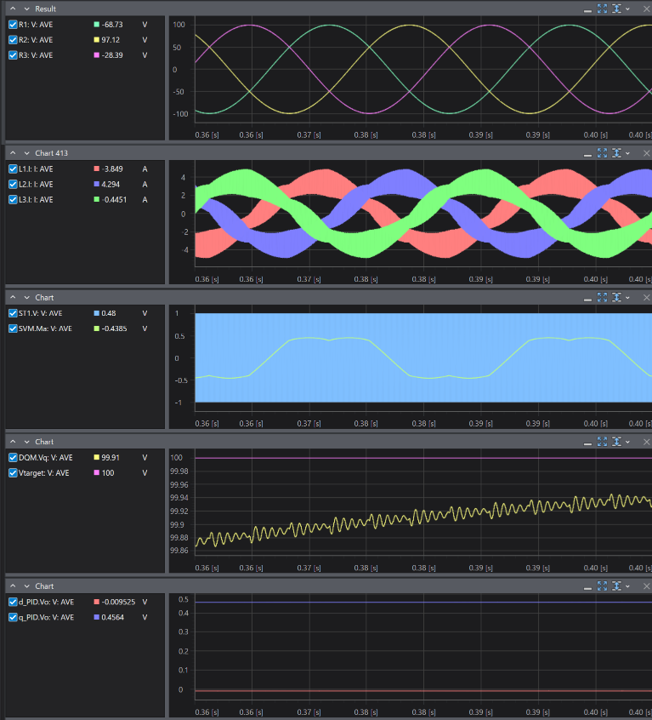

シミュレーション時間は400msとし、360ms以降を確認した場合次のような波形を確認することができます。
