チャタリング防止回路

Note

回路ファイルはTOPページからダウンロードできます。


Example

anti_chattering/AntiChattering.scicir

Vibrator素子を使用したチャタリング防止回路

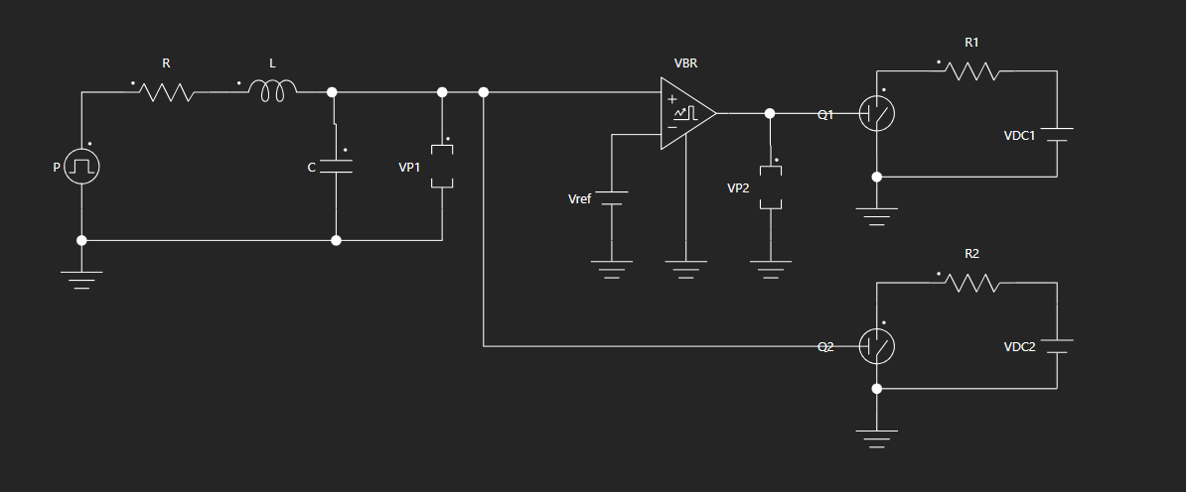

回路は下図のようになります。
fig1

サンプル回路では2つのスイッチQ1Q2が配置されており、パルス発生器Pによってスイッチングを行っております。

サンプル回路ではパルス発生器Pとスイッチとの間にLRCが接続されており、スイッチの駆動波形が振動してしまいます。

そこで、スイッチの駆動波形の振動によるチャタリングを防止するためにスイッチQ1の前にバイブレーター[Vibrator]を接続します。

バイブレーター[Vibrator]は入力トリガ電圧により短径パルスを発生させる素子です。
サンプル回路では基準電圧Vrefで振動部分を足切りし、駆動波形を整形することでスイッチのチャタリングを防止しています。


シミュレーション

サイディームで Waveform解析を行ってください。
シミュレーション時間は100u秒としてください。

結果は以下となります。

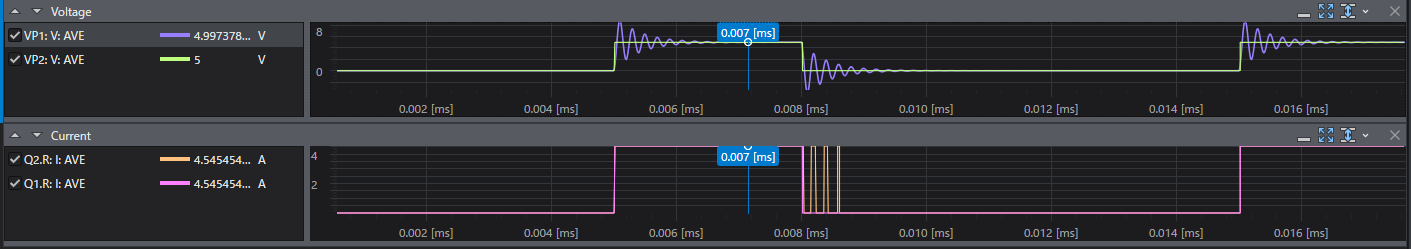

振動波形Vp1によってスイッチングを行うスイッチQ2はチャタリングしているのに対して、
スイッチQ1は正しくスイッチングできている様子を確認することができます。

fig
