可飽和インダクタ[Saturation Inductor]¶
Location : RLC/Saturation Inductor
外形¶
説明¶

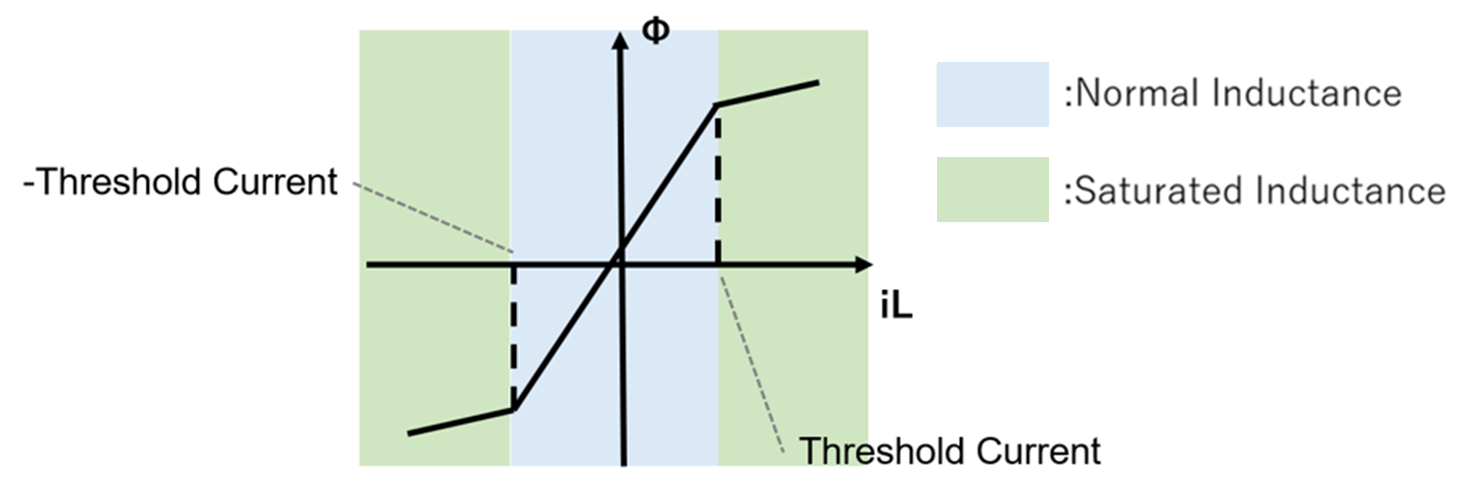

可飽和インダクタ[Saturation Inductor]は以下のような特性を持つインダクタです。
流れる電流の絶対値が しきい値電流[Threshold Current]以下のとき 非飽和時インダクタンス[Normal Inductance]、
しきい値電流[Threshold Current]より大きいとき 飽和時インダクタンス[Saturated Inductance]となります。
スペック¶
| パラメーター | 内容 | パラメーター名 |
|---|---|---|
| Normal Inductance | 非飽和時インダクタンス | Llow |
| Saturated Inductance | 飽和時インダクタンス | Lhigh |
| Threshold Current | しきい値電流 | Ith |
| Initial Current | 電流初期値 | Iini |
出力変数¶
| パラメーター | 内容 | Output引数 |
|---|---|---|
| Voltage | 電圧 | シンボル名.L |
| Current | 電流 | シンボル名.L |
