ピーク電流制御¶
Example
回路ファイルはサンプル回路TOPページからダウンロードできます。
Latchを使ったピーク電流制御¶
Example
サンプル回路はこちら：Scideam/Circuit/peak_current_control/
* PeakCurrentControl.scicir
ピーク電流を制限して制御する方法をピーク電流制御といいます。
Latchを使用してピーク電流制御を行う例を示します。
図は、ピーク電流制御を施した昇圧形コンバータを示しています。
Vrefは Latchの閾値電圧として用意しています。
Q1のゲート・ソース間電流をI/V Converterを用いて電圧に変換し、Latchの入力電圧としています。
Latchは入力差電圧が負から正になったとき、オフ状態からオン状態になり、その周期内ではオン状態を維持します。
動作周期が更新されると Latchは自動的にオフ状態に復帰します。このようにしてピーク電流制御が実現できます。

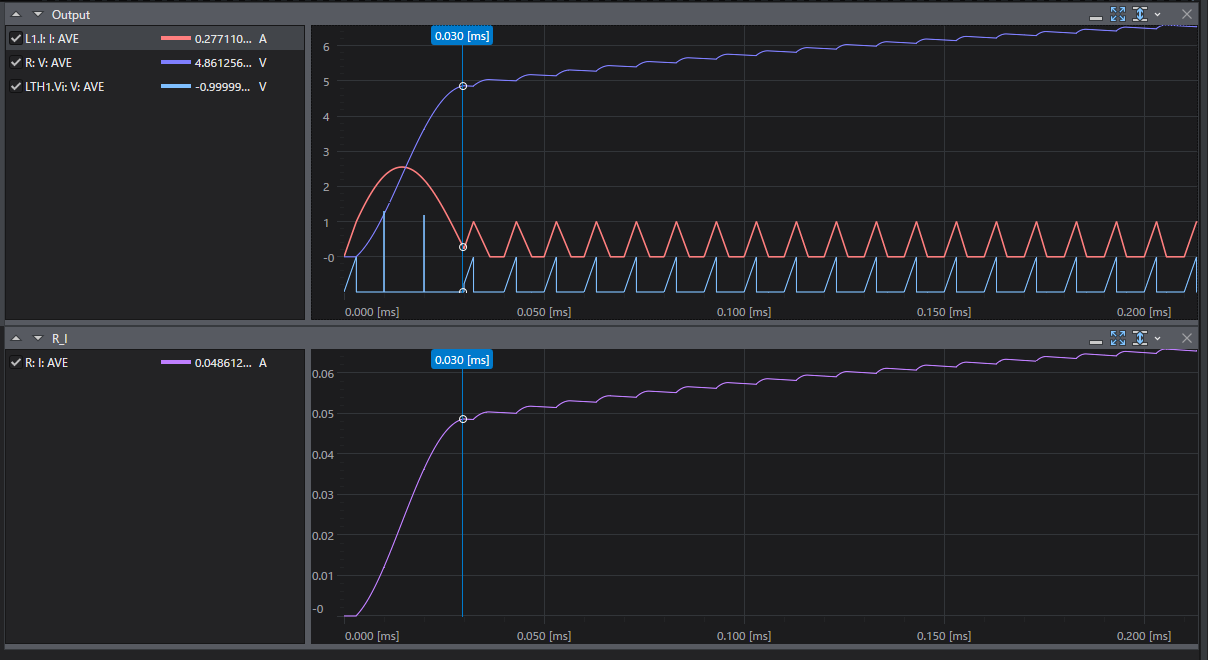

シミュレーションは Waveform 解析を用いて 1ms 程度行ってください。
ピーク電流制御を行っている様子を確認することができます。
RSFFを使ったピーク電流制御¶
Example
サンプル回路はこちら：Scideam/Circuit/peak_current_control/
* PeakCurrentControl_RS.scicir
コンパレータとLogic素子のRSフリップフロップを使うことでもピーク電流制御を実現できます。

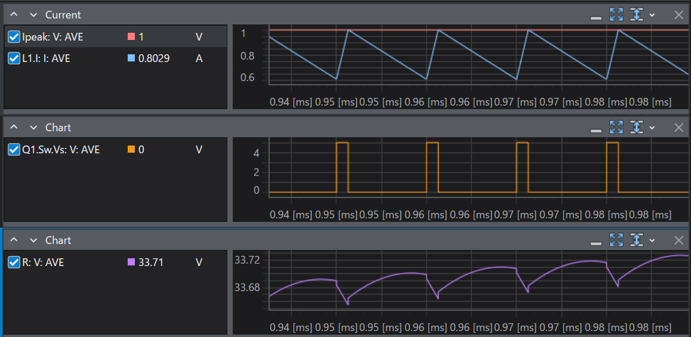

シミュレーションは Waveform 解析を用いて 1ms 程度行ってください。
