CVTビューワー
CVTビューワー
は素子の一覧を持つツールウィンドウです。
CVTビューワーの開き方
CVTビューワーはメニューバー内の表示メニューから開くことができます。
CVTビューワーの機能
CVTビューワーは、モデルの構成情報を独自のテキスト形式で出力します。

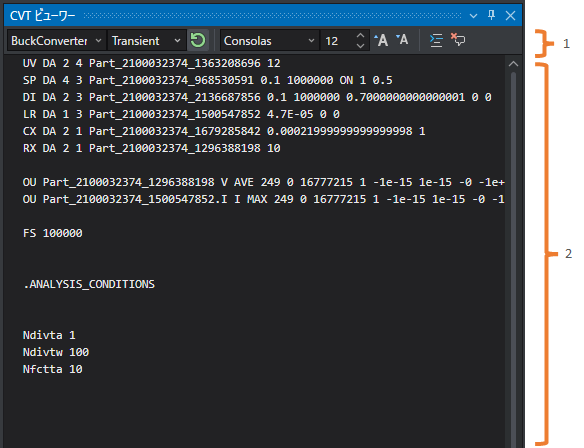

CVTビューワー
は次の機能を持ちます。
No. | 項目 | 機能 |
---|---|---|
1 | 回路ファイルの選択リスト | 回路ファイル名の一覧から、任意の回路ファイルを選択します。 |
シミュレーションモードの違いによるCVTテキストの形式を変更します。Transient または、FRA から選択します。 |
||
最新の状態に更新します。 | ||
フォントの種類やサイズを変更できます。 | ||
行数の表示・非表示を切り替えます。 | ||
スクリプトに記述されているコメントをCVTテキストから除外して表示するかどうかを切り替えます。 | ||
2 | CVTテキスト | CVTテキストを表示します。 |
