Simulinkを使ったPWMの設定方法

概要

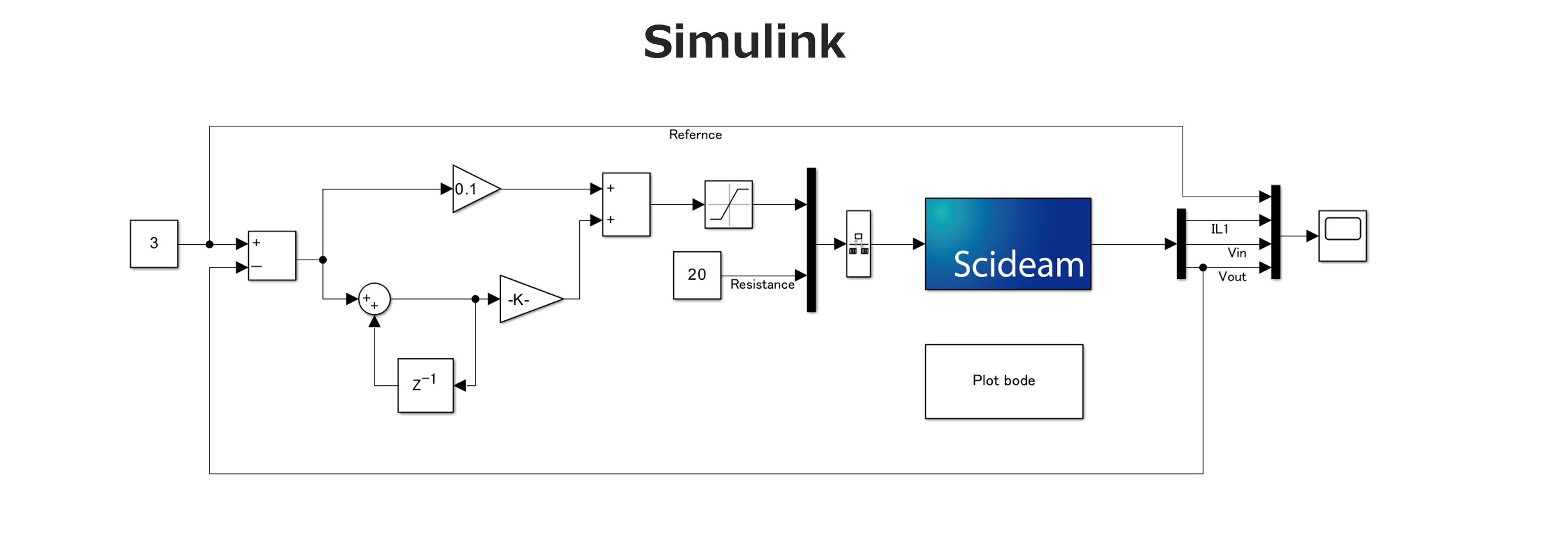

ScideamとSimulinkの連成シミュレーションでは、Simulink側で計算した時比率を、SLCスクリプトを使ってScideamの回路に渡します。ここでは、PWMを実現する2つの方法をコード例で示します。

方法 内容
PWMスイッチの時比率を直接変える Simulinkから受け取った時比率をPWM Switchのパラメータに設定する
Saw Toothとコンパレータで比較する Simulinkから受け取った値を比較電圧として設定し、Scideam側のSaw ToothとComparatorでPWMを行う

SLexport()、SLsync()、SLimport()の詳細はSLCスクリプトファイルの編集を参照してください。

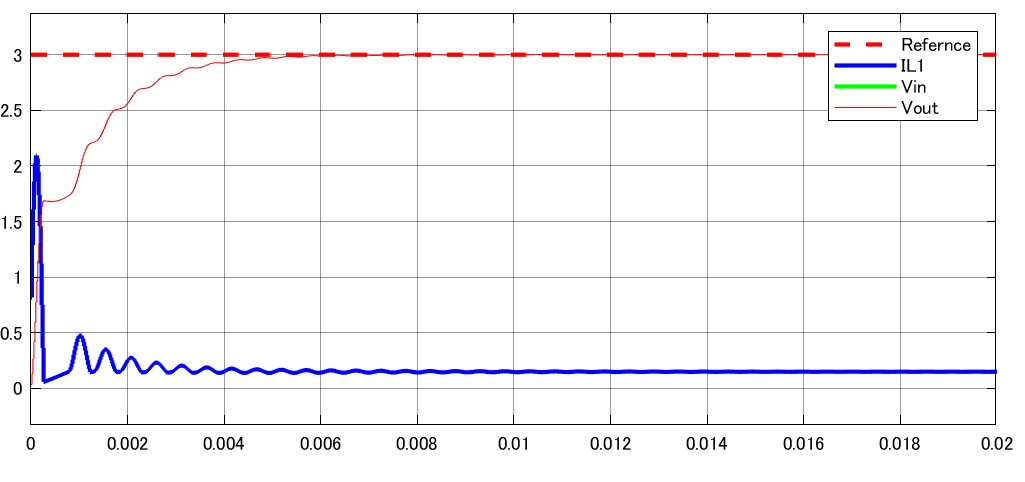

降圧型DCDCコンバータによる連成シミュレーションの完成した例は降圧型DCDCコンバータをSimulink連成制御するには?を参照してください。


PWMスイッチの時比率を直接変える例

Simulinkの出力を時比率Dutyとして受け取り、PWMスイッチQ1の状態変化時刻T0に設定します。ModeをRatioにしておくと、時比率をそのままT0に設定できます。

// サイディームの回路モデル内のR1の電圧を取得
Vout = output("R1", "V", "AVE");

// simulink上のSCIDEAMブロックの出力にサイディームのシミュレーション結果をセット
SLexport(1, Vout);

// Simulinkと同期
SLsync();

// Simulinkから時比率を受け取る
Duty = SLimport(1);

// 受け取った時比率をPWMスイッチに反映
setparam("Q1", "T0", Duty);

Saw Toothを使った例

Scideam側でSaw ToothとComparatorを比較してPWMを行う方法です。
キャリア波との比較までSimulinkで行うと、Simulinkをキャリア波を扱えるMCUの実行周期で動かす必要があります。Scideam側のSaw Toothで実装することで、SimulinkをMCUの実行周期ではなく制御周期で動かせるため、解析時間を短くできます。

比較電圧を作る電圧源を用意し、Simulinkから受け取った値をsetparamで設定します。Saw Toothの振幅を1Vにしておくと、比較電圧の値がそのまま時比率になります。回路の構成は三角波比較方式のPWM設定を参照してください。

// サイディームの回路モデル内のR1の電圧を取得
Vout = output("R1", "V", "AVE");

// simulink上のSCIDEAMブロックの出力にサイディームのシミュレーション結果をセット
SLexport(1, Vout);

// Simulinkと同期
SLsync();

// Simulinkから時比率を受け取る
Duty = SLimport(1);

// 比較電圧を設定する電圧源に反映(Saw Toothの振幅が1Vの場合)
setparam("Vcmp", "Value", Duty);

Note

コード内の素子のシンボル名(Q1、R1、Vcmp)は例です。実際の回路のシンボル名に合わせて変更してください。
