昇圧型DCDCコンバータ¶
Example
回路ファイルはサンプル回路TOPページからダウンロードできます。
基本構成¶
Example
サンプル回路はこちら:Scideam/Circuit/boost_converter/
- BoostConverter.scicir
昇圧型DCDCコンバータとはスイッチング方式によって一次側電圧をより高い出力電圧に変換する装置を指します。

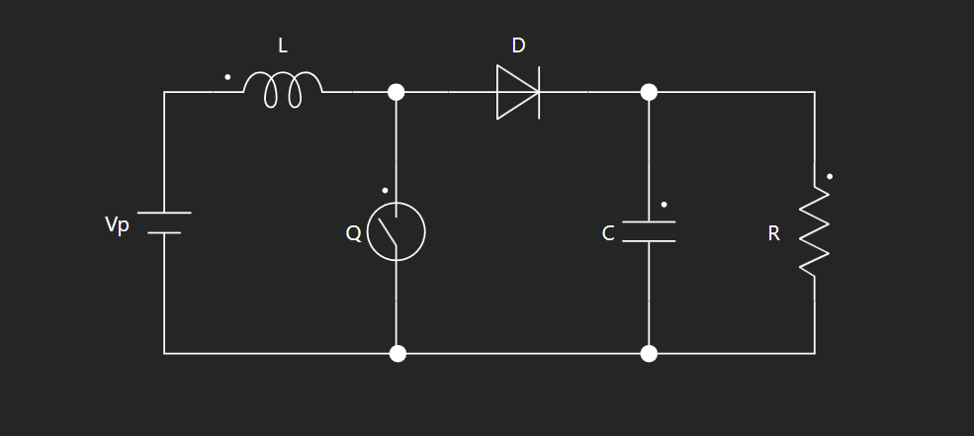

回路は下図のようになります。

PWMの設定方法¶
昇圧型DCDCコンバータのスイッチングは PWMSwitchで実現します。

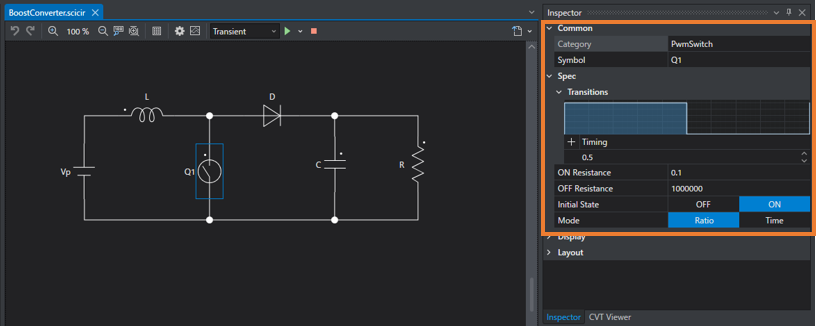

例えば、時比率0.5の昇圧型DCDCコンバータであれば PWMSwitchを下記のように設定します。

PWMSwitchのより詳しい使用方法は様々なPWM設定方法を参照してください。
シミュレーション¶
Scideamで Transient解析を行ってください。
シミュレーション時間は10m秒としてください。

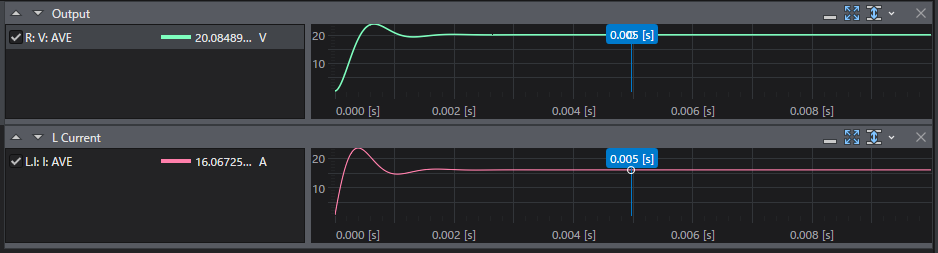

結果は以下となります。
昇圧型DCDCコンバータのPID制御¶
Example
サンプル回路はこちら:Scideam/Circuit/boost_converter/
- BoostConverterPidControl.scicir
アナログPID制御を含む昇圧型コンバータ¶
回路は下図のようになります。

シミュレーション¶
Scideamで Transient解析を行ってください。
シミュレーション時間は10m秒としてください。

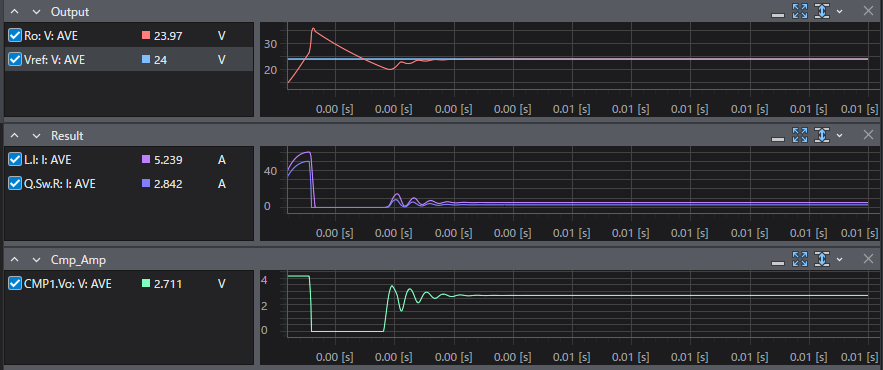

結果は以下となります。
PID制御によって目標値であるVrefに出力が追従する様子が確認できます。
