テーブル[Table]¶
Location : Operator/Table
外形¶
説明¶
テーブル[Table]は ルックアップテーブルエディタでユーザが定義した ルックアップテーブルに従って、入力電圧を変化させる素子です。
テーブル[Table]は ルックアップテーブルの入力を入力電圧、出力を入力電圧に対応した出力電圧とします。
Example

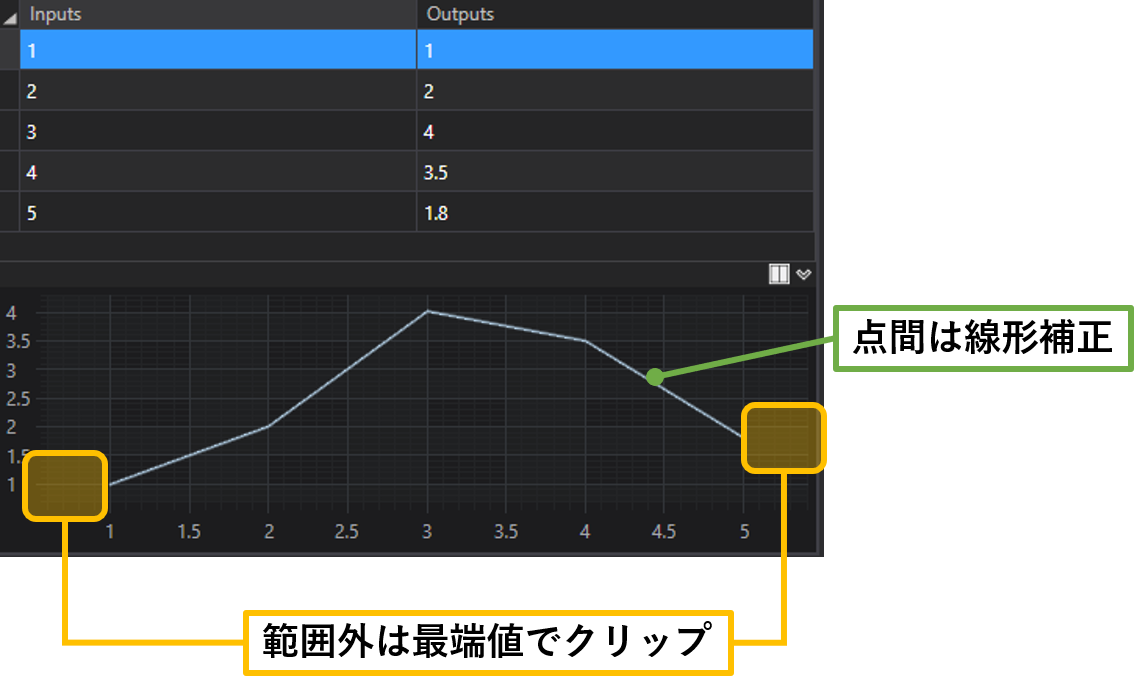

テーブルに指定された点間は線形補正となります。
またテーブルの指定範囲外では最端値でクリップされます。
Note
テーブル[Table]は、サンプルホールド動作をします。
各メイン周期の初めに電圧がサンプル設定され、その周期内では電圧はホールドされ一定となります。
ルックアップテーブルの作成と設定手順について詳しくは、ルックアップテーブルエディタを参照してください。
スペック¶
| パラメーター | 内容 | パラメーター名 |
|---|---|---|
| Lookup Table Name | Lookup Table名 | - |
出力変数¶
| パラメーター | 内容 | Output引数 |
|---|---|---|
| Input Voltage | 入力電圧 | シンボル名.Vi |
| Output Voltage | 出力電圧 | シンボル名.Vo |
