空間ベクトル変調素子[Space Vector PWM]¶
Location : Operator(Discrete)/Space Vector PWM
外形¶
説明¶
空間ベクトル変調素子[Space Vector PWM]は三相電圧から状態ベクトル変調信号を生成する素子です。
キャリア波形を基にしたPWM生成方式で使用されます。これは、3相入力信号を変換し空間ベクトルPWMの指令値を生成します。

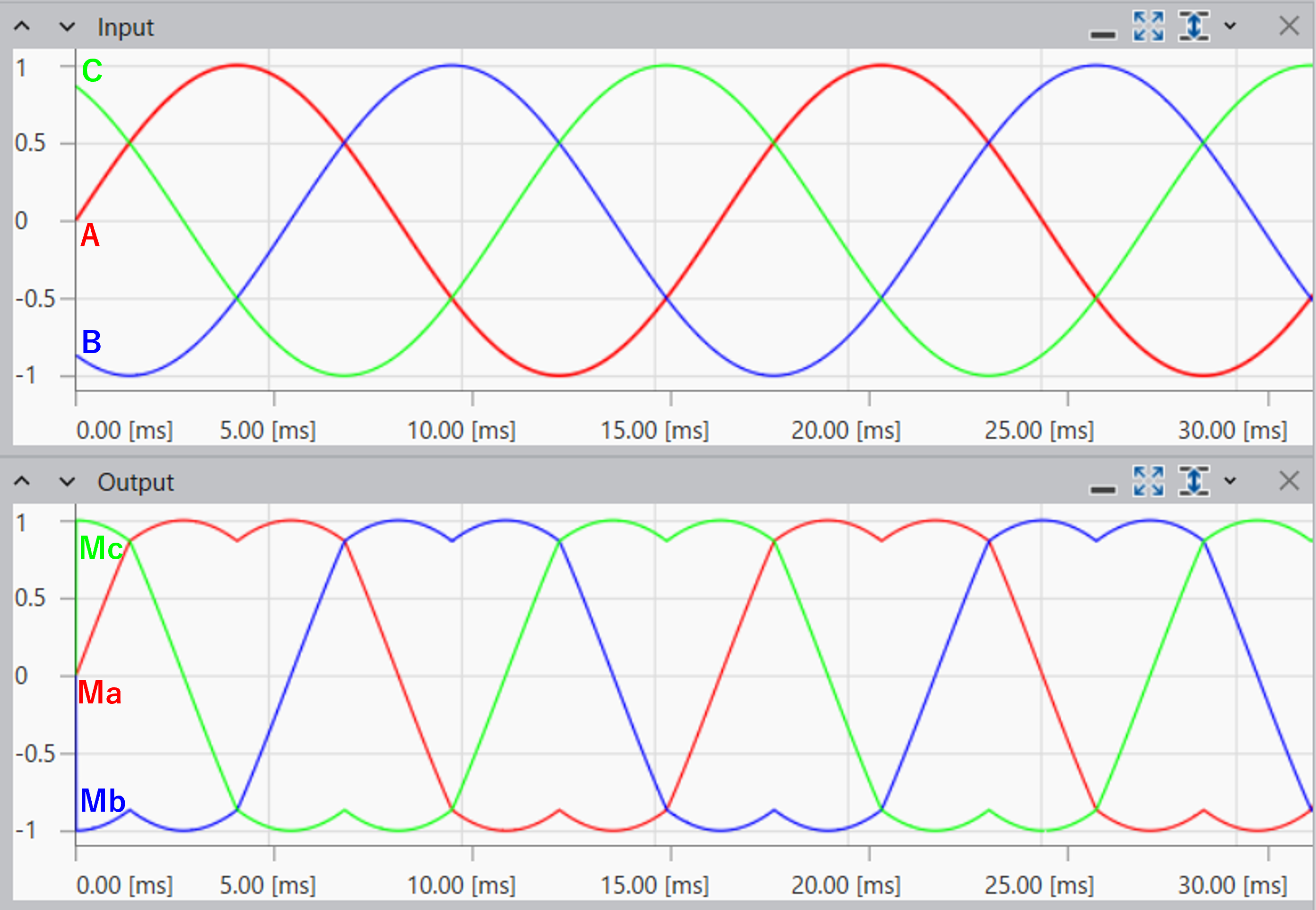

下図のInputチャートの様に3相の信号を入力するとOutputチャートのような波形が出力されます。
Note
この素子は離散モデルです。離散モデルは、サンプルホールド動作をします。
各メイン周期の初めに電圧がサンプル設定され、その周期内では電圧はホールドされ一定となります。
端子¶
| 端子 | 名称 | 説明 |
|---|---|---|
| A | a相電圧 | - |
| B | b相電圧 | - |
| C | c相電圧 | - |
| G | グランド端子 | - |
| Ma | a相変調信号 | - |
| Mb | b相変調信号 | - |
| Mc | c相変調信号 | - |
スペック¶
| パラメーター | 内容 |
|---|---|
| - | - |
出力変数¶
| パラメーター | 内容 | Output引数 |
|---|---|---|
| A Voltage | a相電圧 | Va |
| B Voltage | b相電圧 | Vb |
| C Voltage | c相電圧 | Vc |
| Ma Voltage | a相変調信号 | Ma |
| Mb Voltage | b相変調信号 | Mb |
| Mc Voltage | c相変調信号 | Mc |
