昇降圧型DCDCコンバータ
Note
回路ファイルはTOPページからダウンロードできます。
Example
buck_boost_converter/BuckBoostConverter.scicir
昇降圧型DCDCコンバータとは?
昇降圧型DCDCコンバータはスイッチング方式によって入力電圧を逆極性に変換し出力します。
出力電圧の絶対値はスイッチングの時比率によって入力電圧よりも高くすることも、低くすることもできます。

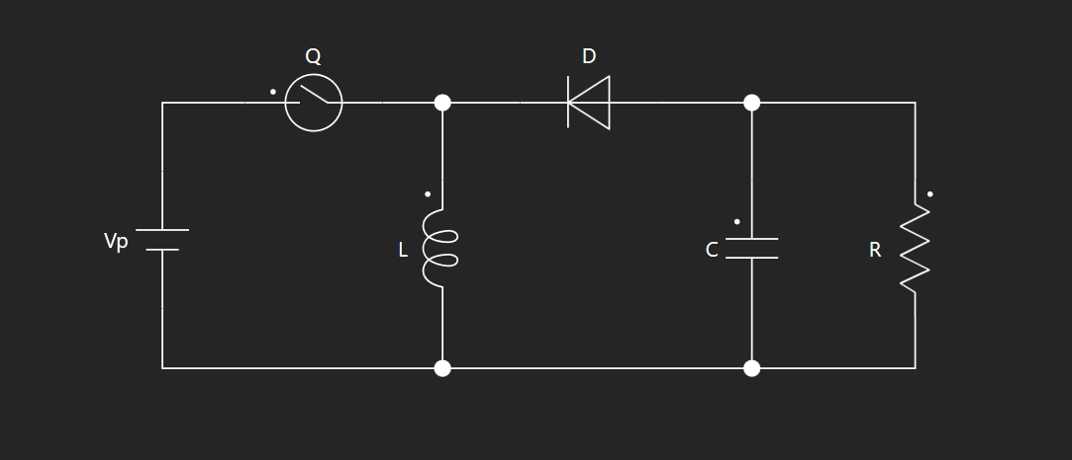

回路は下図のようになります。
ポイント
PWMの設定方法
昇降圧型DCDCコンバータのスイッチングは PWMSwitch
で実現します。
例えば、時比率0.8
の昇降圧型DCDCコンバータであれば PWMSwitch
を下記のように設定します。
昇降圧型DCDCコンバータは時比率によって出力電圧の絶対値を変化させます。
時比率が1
に近い場合は入力電圧よりも絶対値が大きくなり、0
に近い場合は入力電圧よりも絶対値が小さくなります。
PWMSwitch
のより詳しい使用方法は様々なPWM設定方法を参照してください。
シミュレーション
サイディームで Transient
解析を行ってください。
シミュレーション時間は10m
秒としてください。

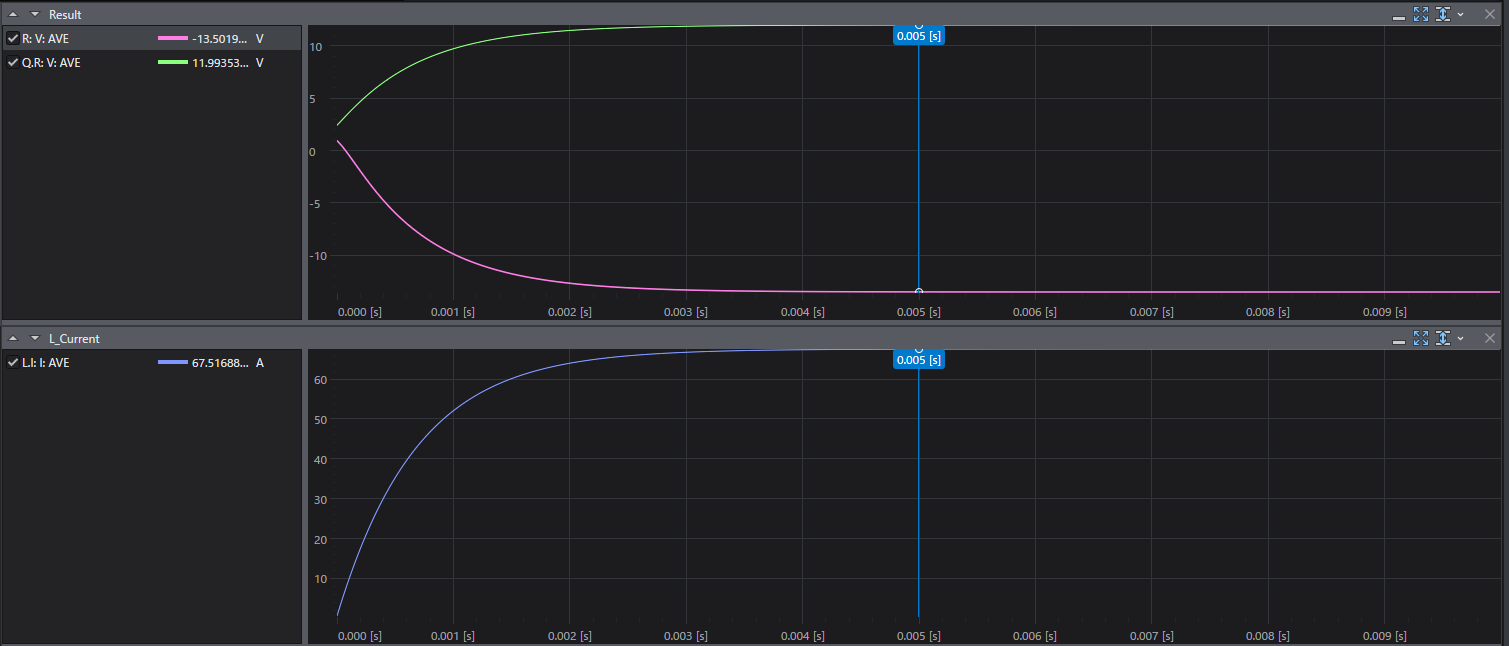

結果は以下となります。
