フライバックコンバータ¶
Example
回路ファイルはサンプル回路TOPページからダウンロードできます。
フライバックコンバータとは？¶
フライバックコンバータは、主にトランスを使ってエネルギーを一時的に蓄え、それを出力に転送する方式のスイッチング電源です。
トランスを使用しているため、1次側と2次側は絶縁されています。
また、トランスの巻き数を変更することで、出力値を調節することができます。
基本構成¶
Example
サンプル回路はこちら：Scideam/Circuit/flyback_converter/
- FlybackConverter.scicir
回路は下図のようになります。
シミュレーション¶
サイディームで Transient解析を行ってください。
シミュレーション時間は5m秒としてください。

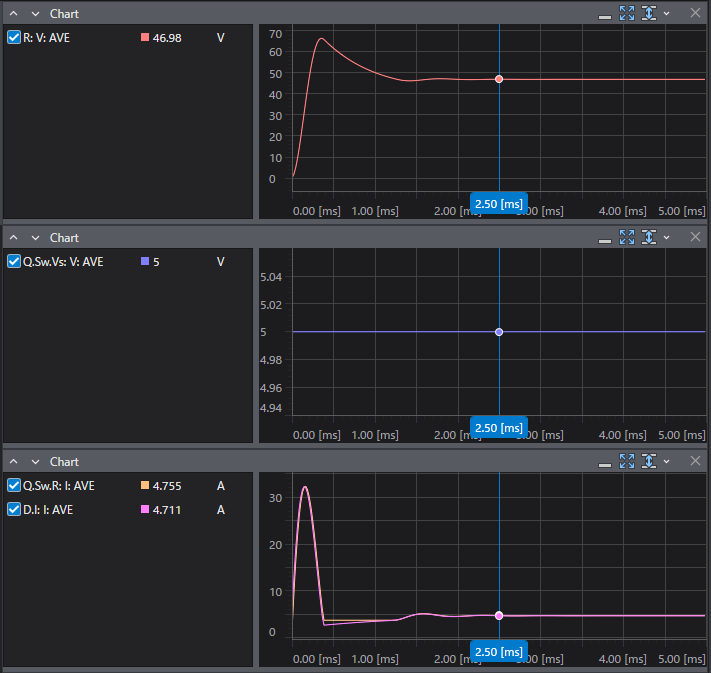

結果は以下となります。
フライバックコンバータのPWM制御¶
Example
サンプル回路はこちら：Scideam/Circuit/flyback_converter/
- FlybackConverter_PWMControl.scicir
回路は下図のようになります。
シミュレーション¶
サイディームで Transient解析を行ってください。
シミュレーション時間は20m秒としてください。

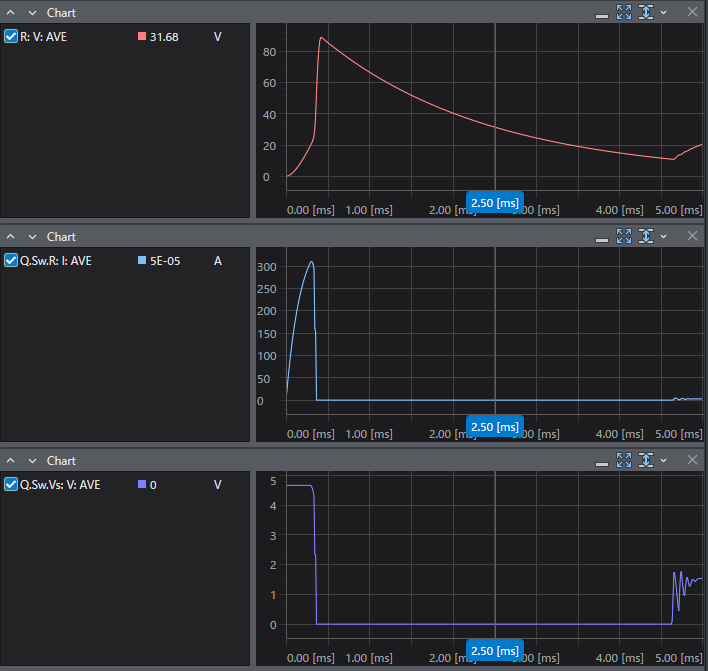

結果は以下となります。
フライバックコンバータのピーク電流制御¶
Example
サンプル回路はこちら：Scideam/Circuit/flyback_converter/
- FlybackConverter_PeakCurrentControl.scicir
回路は下図のようになります。
シミュレーション¶
サイディームで Waveform解析を行ってください。
シミュレーション時間は5m秒としてください。

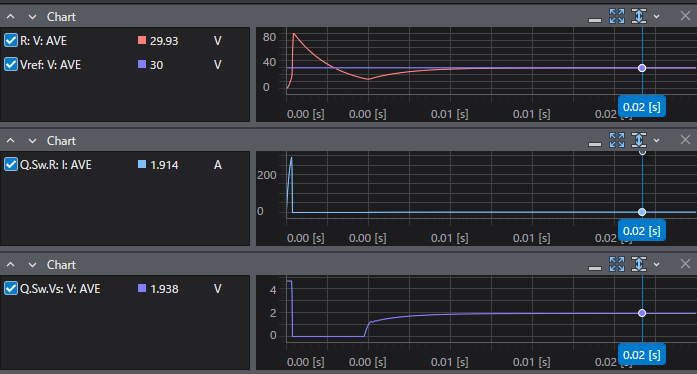

結果は以下となります。
ACアダプター回路¶
Example
サンプル回路はこちら：Scideam/Circuit/flyback_converter/
- FlybackConverter_ACAdapter.scicir
フライバックコンバータの使用例としてACアダプター回路があります。
サンプル回路は100VAC入力から5VDC出力を行うACアダプター回路となります。
回路は下図のようになります。
シミュレーション¶
サイディームで Transient解析を行ってください。
シミュレーション時間は100m秒としてください。

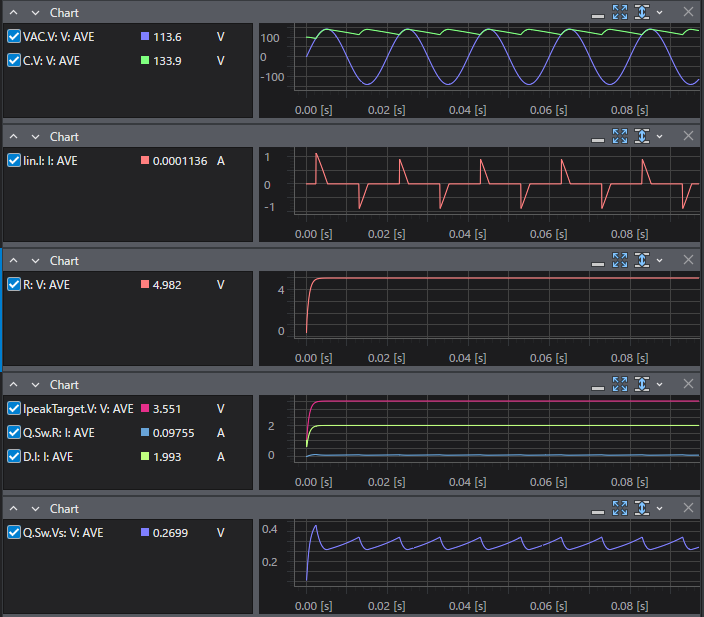

結果は以下となります。
