スイープ解析[Sweep]

説明

スイープ解析は、指定したパラメーターを範囲内で少しずつ変化させたときの特性変化を解析することができます。

fig

解析手順

  1. ツールバーの実行ボタンのプルダウンをクリックしてシミュレーション設定パネルを開きSweepを選択します。
    fig

  2. スイープ対象とするパラメータの選択

    1. Symbolのリストスイープ対象とする素子を選択します。
    2. Parameterのリストから、スイープ対象とするパラメータを選択します。
  3. スイープ対象とするパラメータの値の範囲を設定します。

    1. Start Valueに開始値を設定します。
    2. End Valueに終了値を設定します。
  4. 設定したパラメータ範囲の分割数を設定します。
    ※分割数を5に設定した場合は、6回分の結果が出力されます。

  5. 解析方法を選択します。

    • v12.2以降のバージョンでDC-DCコンバータの解析を行う場合は、SteadyONにすることでSteady解析スイープ実行することができます。

    • それ以外の場合は、解析モードをTransientまたはWaveformから選択し、解析時間を設定します。

      解析時間の設定や、解析方法の選択ついては、過渡応答解析波形解析を参照してください。

Steady解析

DC-DCコンバータの解析を行う場合は、SteadyONに設定することで、Steady解析スイープ実行することができます。 Steady解析を行うことで、途中の不要な過渡応答波形をスキップして直接定常波形を解析することができるので非常に短い時間で解析を行うことができます。

Tips

DC-DCコンバータ以外のコンバータで定常解析を行う場合は、SteadyOFFにしたまま、ModeTransientまたは、Waveformを選択して解析を行ってください。


結果の確認

通常のシミュレーションと同様、ヒストリーウィンドウにシミュレーション結果がストックされます。 クリックすると通常のチャートグラフとスイープ結果ビューワーのタブが立ち上がります。

fig

項目 内容
解析結果名称 ファイル名 - 解析方法(Sweep)連番の形式で表示されます。
Mode 使用したシミュレーションのモードを表示します。
Progress シミュレーションの進捗が表示されます。
Duration シミュレーションの開始時間と終了時間が表示します。
Elapsed シミュレーションにかかった時間を表示します
Symbol シミュレーション設定で指定した、スイープ対象の素子を表示します。
Parameter シミュレーション設定で指定した、スイープ対象のパラメータを表示します。
Range シミュレーション設定で指定した、スイープ解析対象のパラメータの範囲を表示します。
Result シミュレーションの状態が表示されます。

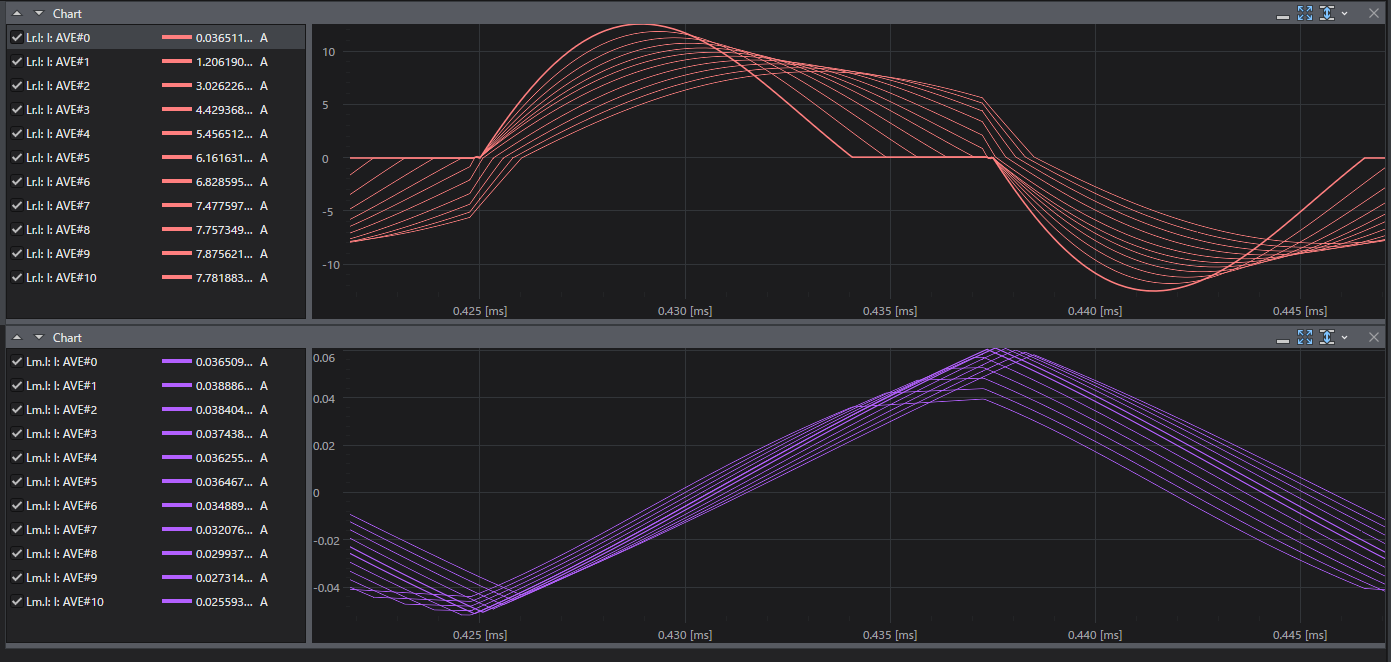

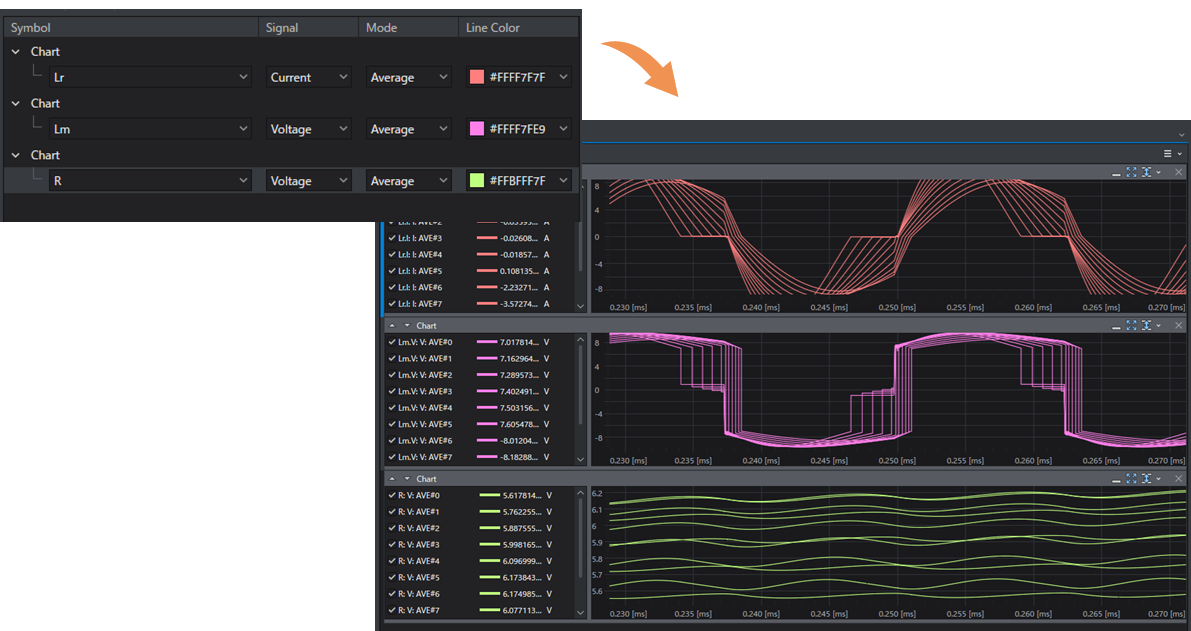

タイムチャートの表示

タイムチャートは出力変数ごとに、対象のパラメータがスイープした回数分のグラフが表示されます。

fig

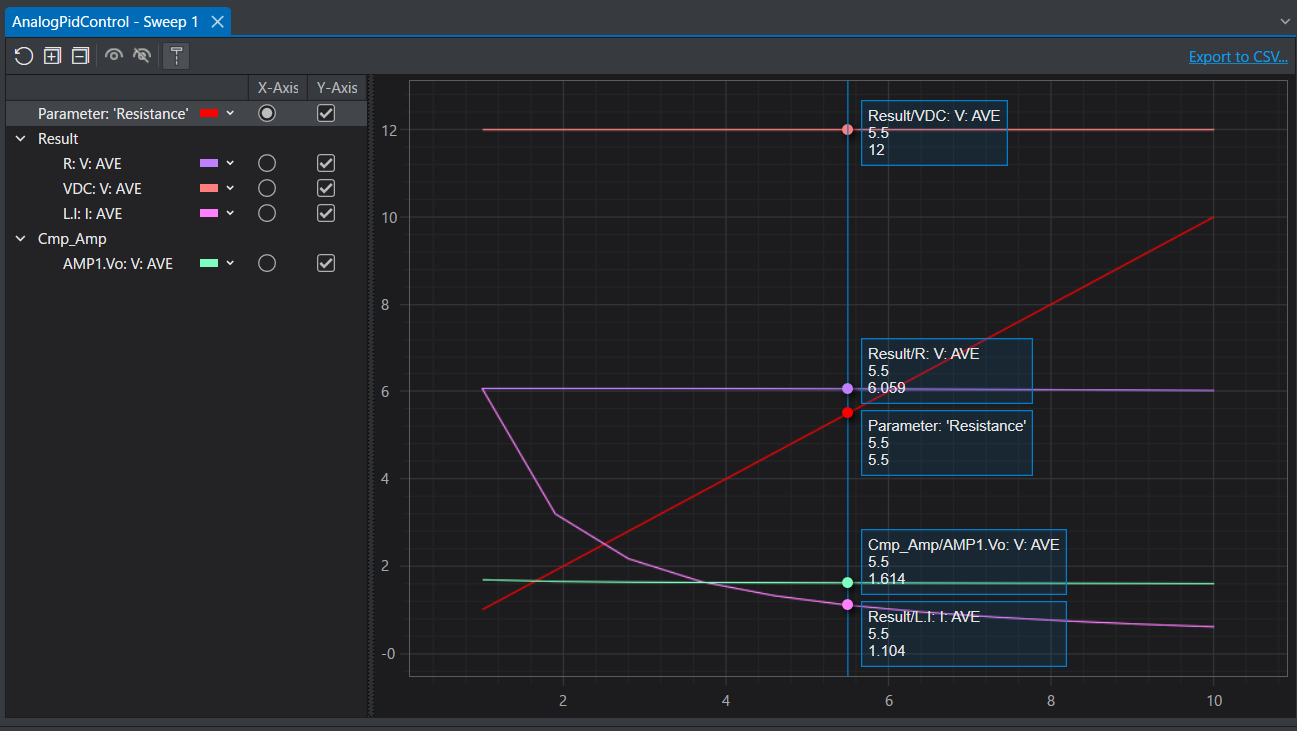

スイープ解析ビューワー

スイープ対象のパラメータと、出力変数で時系解析の最終値をXYプロットします。
デフォルトは、スイープパラメータがx軸、出力変数がy軸に設定されます。

fig

  • ツールバー

    fig

    No. 項目 内容
    1 更新ボタン グラフを更新します。
    2 リストの展開/折りたたみ 全ての系列名を展開、または折りたたみます。
    3 系列の表示/非表示 系列の表示/非表示を切り替えます。
    4 カーソルの表示/非表示 グラフ上のデータカーソルの表示/非表示を切り替えます。
    5 Export to CSV… スイープ解析結果をCSV形式でエクスポートすることができます。
  • 系列名リスト

    項目 内容
    X-Axis 選択したスイープ対象パラメータまたは、出力変数の変化値を横軸にします。択一選択です。
    Y-Axis 選択したスイープ対象パラメータまたは、出力変数のグラフ上の表示の有無を切り替えます。

解析パラメータの詳細設定

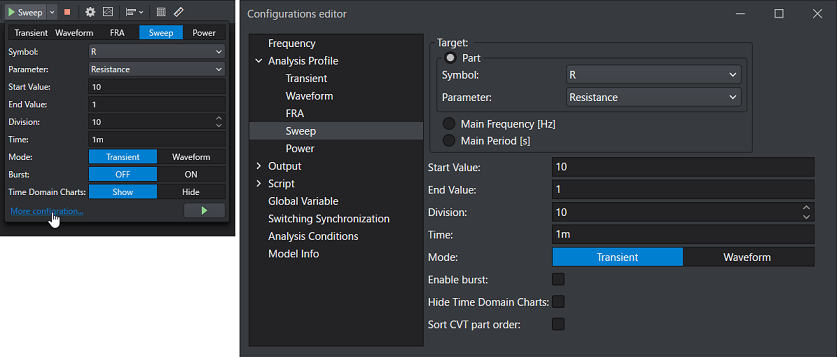

スイープ解析のパラメータは、シミュレーション設定パネルに表示されたもの以外にも設定できる項目があります。 More Configration…からシミュレーションプロファイルを開くと全ての項目を設定することができます。

fig

スイープ対象の選択

素子のパラメータ以外に、メイン周波数や、メイン周期をスイープ対象にする場合は、シミュレーションプロファイルTargetMain FrequencyMain Periodに設定します。
