ハイパスフィルター(High Pass Filter)

Note

回路ファイルはTOPページからダウンロードできます。


ハイパスフィルターとは

ハイパスフィルターはカットオフ周波数より高い周波数成分を通過させる性質を持ちます。

本頁のサンプル回路ではカットオフ周波数Fcを約1[kHz]となるように設計しています。


CR回路

Example

high_pass_filter/cr_high_pass_filter.scicir

回路構成

サンプル回路は下図のようになります。

fig1

Rを10[kΩ]、Fcを1[kHz]とする時、キャパシタの値を以下の通りに設定します。

シミュレーション

Transientによるシミュレーション結果は以下となります。

fig2

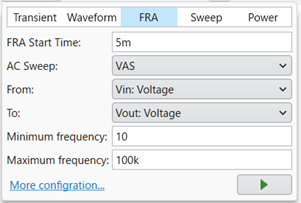

次にFRAに変更して解析を行います。この時、FRA Start Timeには先程のTransientでの解析結果を確認し、定常状態となる時間を設定してください (本解析では5[ms]で解析を行っております)。

fig3

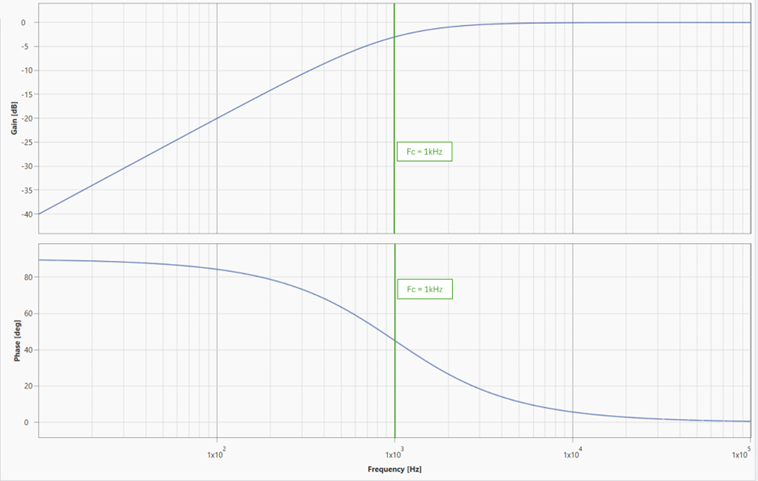

FRAにて解析した場合は以下の通りに出力されます。

fig4


RL回路

Example

high_pass_filter/rl_high_pass_filter.scicir

回路構成

サンプル回路は下図のようになります。

fig5

Rを10[kΩ]、Fcを1[kHz]とする時、インダクタの値を以下の通りに設定します。

シミュレーション

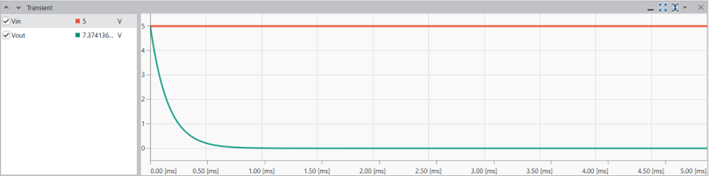

Transientによるシミュレーション結果は以下となります。

fig6

次にFRAに変更して解析を行います。この時、FRA Start Timeには先程のTransientでの解析結果を確認し、定常状態となる時間を設定してください (本解析では5[ms]で解析を行っております)。

fig7

FRAにて解析した場合は以下の通りに出力されます。

fig8
