ボトムスキップ制御¶

ボトムスキップ制御に関するサンプルファイルです。

Example

回路ファイルはサンプル回路TOPページからダウンロードできます。
サンプル回路はこちら：Scideam/Circuit/bottom_skip_control/

ボトムスキップ制御PFC回路¶

ボトムスキップ制御を使ったPFC回路のサンプルです。

L電流が0Aになった時、Comparatorにてパルスを発生させ、
指定した回数パルスを検出したタイミングでTriggerによりメイン周期を更新することでボトムスキップ制御を実現しております。

パルスの検出はPulse Counterで行い、電圧源Pulse Thにてパルスの検出回数を指定しています。

シミュレーションは Waveform解析を用いて 20m 秒程度行ってください。

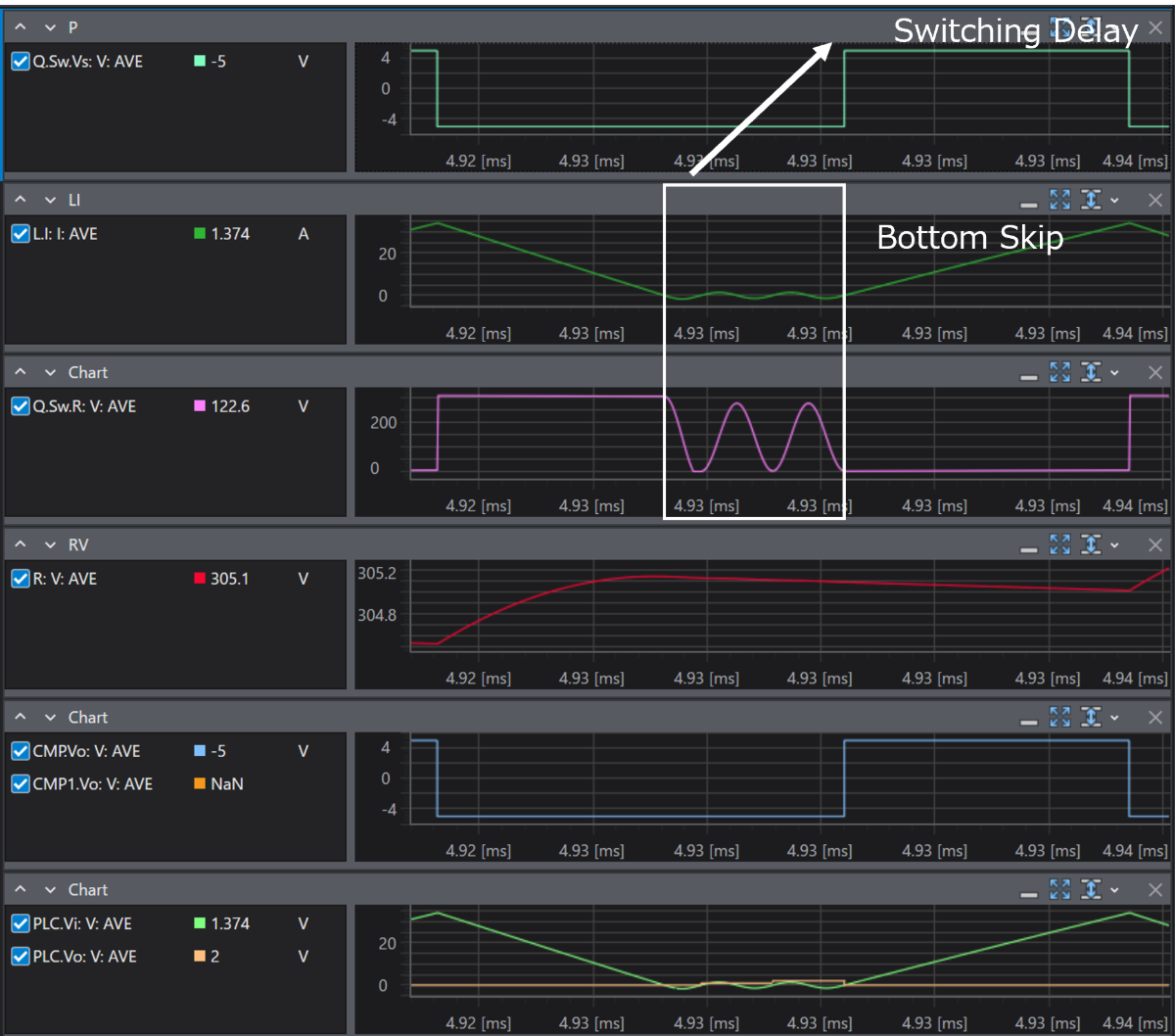

ボトムスキップ制御により、指定したパルス分スイッチングが遅延している様子が確認できます。
