スイッチトリラクタンスモーター
Example
回路ファイルはサンプル回路TOPページからダウンロードできます。
サンプル回路はこちら：Scideam/Circuit/sr_motor/
SR_Motor.scicir
SR_Motor_Prog.sciprc
Info
必要オプション：Motor Palette
回路構成
本回路はSwitched Reluctance Motorを動作させるための電源回路と、 供給する電流を制御するためのプログラムで構成されています。
シミュレーション

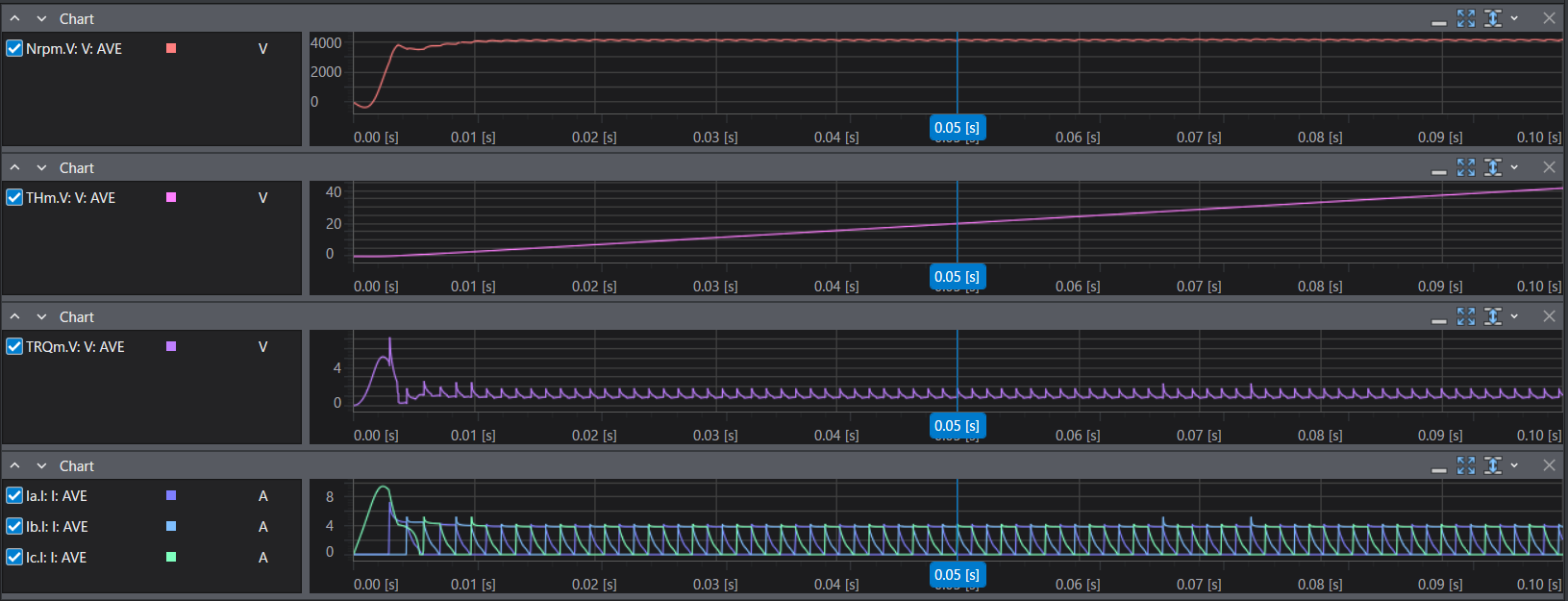

Transient解析を行った場合、以下のような波形が出力されます。
