FET専用素子[Detail Nch FET]

Location : Switch/Detail Nch FET

外形

FETModel

説明

Detail Nch FETは損失解析においてスイッチング損失を解析するために使用する素子です。

Detail Nch FETはNch型のFETスイッチ素子で、 内部はスイッチ部のほか、入力容量、出力容量、ゲート抵抗、ボディダイオードで構成されています。

内部回路は以下の構成です。

fig

損失解析用の素子について

スイッチング損失解析用の素子は理想スイッチモード詳細スイッチモードの2つの動作モードがあります。

2つの動作モードでは、適用されるスイッチ素子の動作領域が異なります。

動作領域について

スイッチ素子は基本特性として次の3種類の動作領域を持っています。

  • オン領域(線形領域)
  • オフ領域(遮断領域)
  • アクティブ領域(飽和領域)

各領域についての説明は スイッチング特性 を参照してください。

理想スイッチモード

理想スイッチモードは 理想損失解析 や、 過渡応答解析波形解析 等の解析を行った場合の動作モードです。

理想スイッチモードではオン領域(線形領域)とオフ領域(遮断領域)を動作領域としております。
アクティブ領域(飽和領域)については計算されず無視されます。

詳細スイッチモード

詳細スイッチモードは 詳細損失解析 や、 詳細波形解析 の解析を行った場合の動作モードです。

詳細スイッチモードではオン領域(線形領域)とオフ領域(遮断領域)に加えて、
アクティブ領域(飽和領域)を含む、すべての領域を動作領域としております。


スペック

Detail Nch FETではすべての解析で参照される理想スイッチパラメータと、
スイッチング損失用の詳細スイッチパラメータがあります。

詳細スイッチパラメータは 詳細損失解析 や、 詳細波形解析 のときのみ解析に使用されます。

理想スイッチ

理想スイッチパラメータは、通常のスイッチと同様のパラメータです。
このパラメータは理想スイッチモード、詳細スイッチモードで有効です。

パラメーター 内容 説明 パラメータ名
ON Resistance オン抵抗 オン領域におけるドレイン・ソース抵抗 Ron
OFF Resistance オフ抵抗 オフ領域におけるドレイン・ソース抵抗 Roff
Threshold Voltage ゲートしきい値電圧 オフ領域とオフ領域(詳細スイッチモードではアクティブ領域)のゲート電圧境界値 Vth

Note

ピンチオフ電圧が存在するため以下の条件を満たすように値を設定してください。
On Resistance * Drain Current at Rise/Fall Time < Saturation Gate Voltage - Threshold Voltage

ボディダイオード

ボディダイオードパラメータは通常のダイオードと同様のパラメータです。
このパラメータは理想スイッチモード、詳細スイッチモードで有効です。

パラメーター 内容 説明 パラメータ名
ON Resistance(Body Diode) ボディダイオードオン抵抗 ボディダイオードの導通抵抗 Ronb
OFF Resistance(Body Diode) ボディダイオードオフ抵抗 ボディダイオードの遮断抵抗 Roffb
ON Voltage(Body Diode) ボディダイオードオン電圧 ボディダイオードの順方向電圧 Vonb
Maximum Charge(Body Diode) ボディダイオード最大蓄積電荷 ボディダイオードの逆方向回復特性に関係する蓄積電荷の最大値 Qmaxb

ゲート抵抗および寄生容量

ゲート抵抗および寄生容量に関するパラメータはスイッチ周辺の抵抗および容量についてのパラメータです。

このパラメータは理想スイッチモード、詳細スイッチモードで有効です。

パラメーター 内容 説明 パラメータ名
Gate Resistance ゲート抵抗 ゲート端子に接続されるドライブ抵抗(素子内部のゲート抵抗含む) Rg
Input Capacitance(Ciss) 入力容量 スイッチ素子の入力容量。一般にゲート・ソース容量とゲート・ドレイン容量の和 Ciss
Output Capacitance(Coss) 出力容量 スイッチ素子の出力容量。一般にドレイン・ソース容量とゲート・ドレイン容量の和 Coss
ESR of Drain-Source Capacitor 出力容量ESR ドレインソース容量の等価抵抗 RCds

出力容量ESR

出力容量ESRは、トポロジーエラーを避けるために挿入されており、通常、デフォルト値(10mΩ)の値を設定することを推奨しております。エラーが生じなければ0に設定可能です。

スイッチング特性

スイッチング特性パラメータはスイッチング特性に関するパラメータです。
このパラメータは 詳細スイッチモードのみで有効なパラメータとなります。

パラメーター 内容 説明 パラメータ名
Rise Time ターンオン時間 スイッチのターンオン時間 Tr
Fall Time ターンオフ時間 スイッチのターンオフ時間 Tf
Drain-Source Voltage at Rise/Fall Time Tr,Tf測定時ドレイン・ソース電圧 ターンオン時間、ターンオフ時間の測定時におけるドレイン・ソース電圧。オフ領域における値を設定してください Vt
Drain Current at Rise/Fall Time Tr,Tf測定時ドレイン電流 ターンオン時間、ターンオフ時間の測定時におけるドレイン電流。オン領域における値を設定してください It
Saturation Gate Voltage ゲート飽和電圧 スイッチがオン領域になるときのゲートソース電圧。駆動パルスの振幅を設定してください Vgsat

Note

ピンチオフ電圧が存在するため以下の条件を満たすように値を設定してください。
On Resistance * Drain Current at Rise/Fall Time < Saturation Gate Voltage - Threshold Voltage

スイッチング特性パラメータについて

スイッチング特性パラメータのRise Time,Fall Time,Drain Current at Rise/Fall Time,Drain-Source Voltage at Rise/Fall Timeについては 正確な解析を行うため、実測値を設定することを推奨しております。
実測値の利用が難しい場合にはデータシートからパラメータを設定してください。

Vds-Coss特性

Vds-Coss特性はOutput Capacitanceの ボタンをクリックして設定画面を開きます。

fig

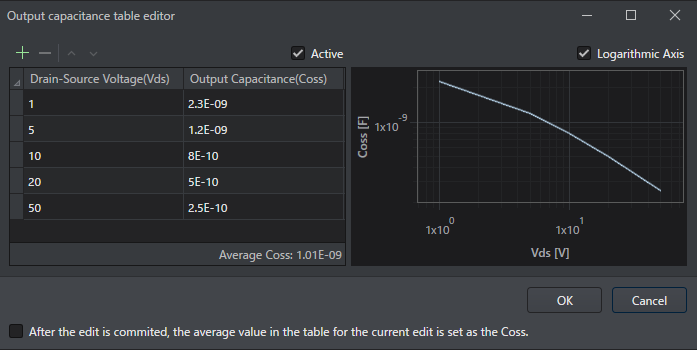

特性テーブルエディタ

fig

特性テーブルエディタはVds-Coss特性を記載するテーブルです。

Vds-Coss特性はアクティブ領域における出力容量Cossのドレイン・ソース電圧Vdsに対しての依存性を表す特性です。

Vds-Coss特性は通常データシートに記載されています。

ボタンで行を追加して、Drain-Source Voltage(Vds)Output Capacitance(Coss)を入力します。
各行のVdsは小さい順に並べてください。
テーブルに記述されていない部分の特性は線形補完され範囲外の特性は両端値でクリップされます。

機能一覧

  • fig fig

    特性テーブルデータ行を追加・削除します。

  • fig fig

    特性テーブルデータ行を上下に移動します。

  • Active

    Vds-Coss特性が設定されており、且つActiveにチェックが入っている場合には特性パラメータのOutput Capacitance(Coss)の値に関わらず、テーブルで設定した特性に従ったCossの値が使用されます。

    なお、この設定は 詳細スイッチモードのみ有効です。

  • Average Coss

    特性テーブルに記載されたvds-Coss特性から平均値を算出して表示します。

  • Logarithmic Axis

    チェックのON/OFFでチャートのメモリを対数/線形表示に切り替えます。

  • After the edit is comitted, the average value in the table for the current edit is set as the Coss.

    チェックを入れてOKボタンをクリックすると、Average Cossに表示されている平均値がOutput Capacitance(Coss)に設定されます。

その他のパラメータ

パラメーター 内容 説明 パラメータ名
Name 名称 品番など、任意の識別名称を設定することができます。 -

インポート・エクスポート

スペックに入力したパラメータはデータファイル(.json)としてエクスポートすることができます。 エクスポートしたファイルは、別のDetail Nch FET(またはDetail Nch IGBT)素子にインポートすることができます。

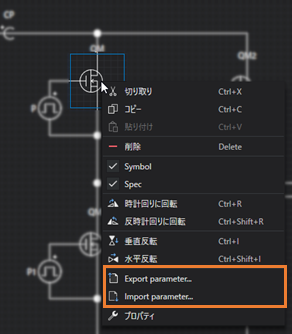

エクスポートは、Detail Nch FET素子の上で右クリックし、メニューから Export parameter… を選択します。
インポートも同様に、メニューからImport parameter… を選択します。

fig


出力変数

パラメーター 内容 Output引数
Ciss Voltage 入力容量電圧 シンボル名.Ciss
Ciss Current 入力容量電流 シンボル名.Ciss
Coss Current 出力容量電流 シンボル名.Coss.I
Body Diode Current ボディダイオード電流 シンボル名.Db.I
Gate Resistor Voltage ゲート抵抗電圧 シンボル名.Rg
Gate Resistor Current ゲート抵抗電流 シンボル名.Rg
Drain Current 内部スイッチのドレイン電流 シンボル名.Sw.Id
Drain-Source Voltage ドレイン・ソース電圧 シンボル名.Vds
Gate-Source Voltage ゲート・ソース電圧 シンボル名.Vgs
