三相永久磁石同期モーター

Note

回路ファイルはTOPページからダウンロードできます。

Example

pmsm_speed_control/pmsm_speed_control.scicir

回路構成

Info

モーターモデルを使用するにはオプション製品:MotorPaletteが必要となります。

本回路はPMSMを動作させるためのスイッチング電源を含む主回路と、 モーターの速度を 1000[rpm] に制御する補償器によって構成されています。

---

シミュレーション

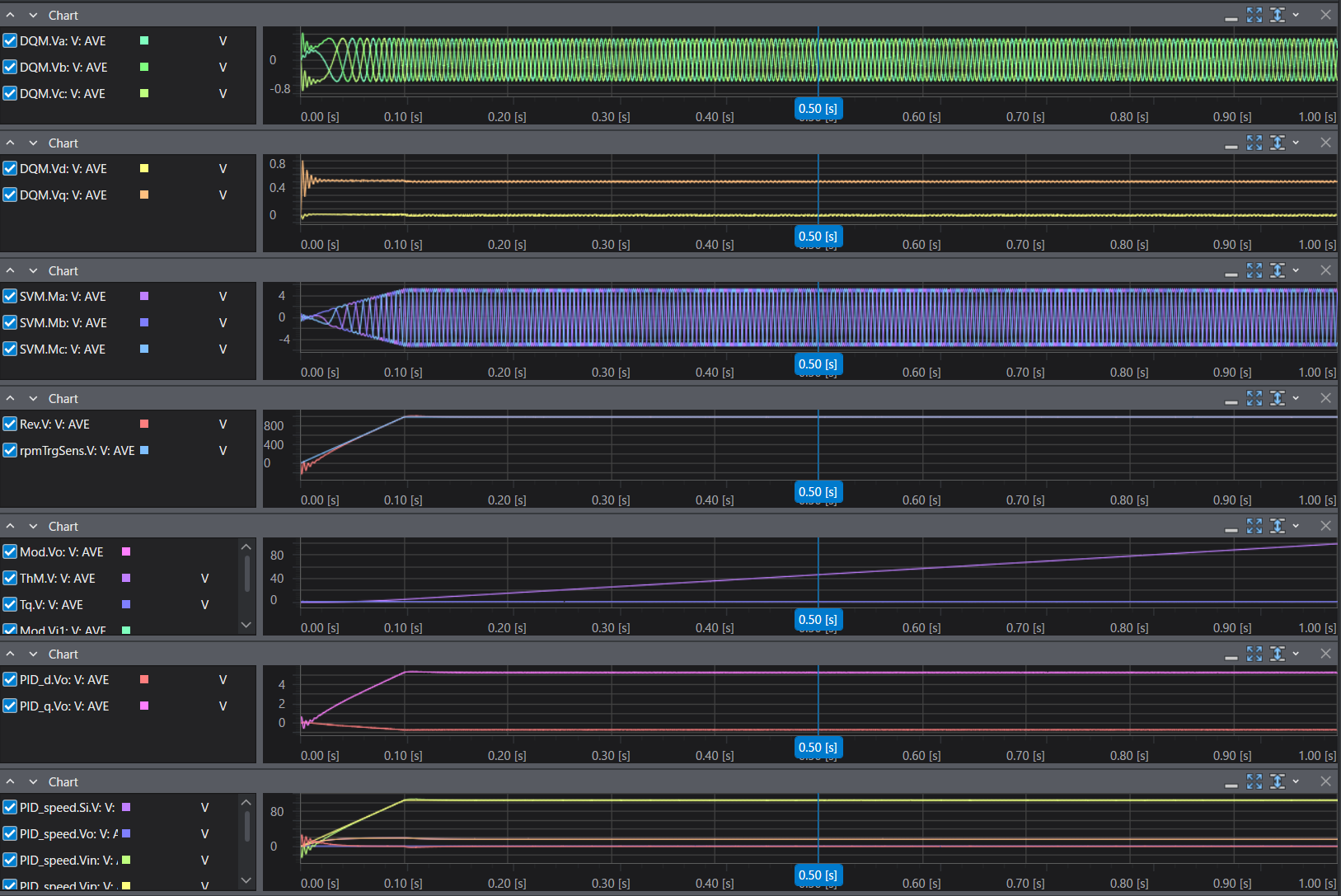

Transient解析を行った場合、以下のような波形が出力されます。
