SCALE CONNECT チュートリアル

SCALEとSimulinkを連携させて協調シミュレーションを行うために必要な手順を降圧型DCDCコンバーターをPI制御することを例に挙げて解説します。

Download

サンプルファイルのダウンロード

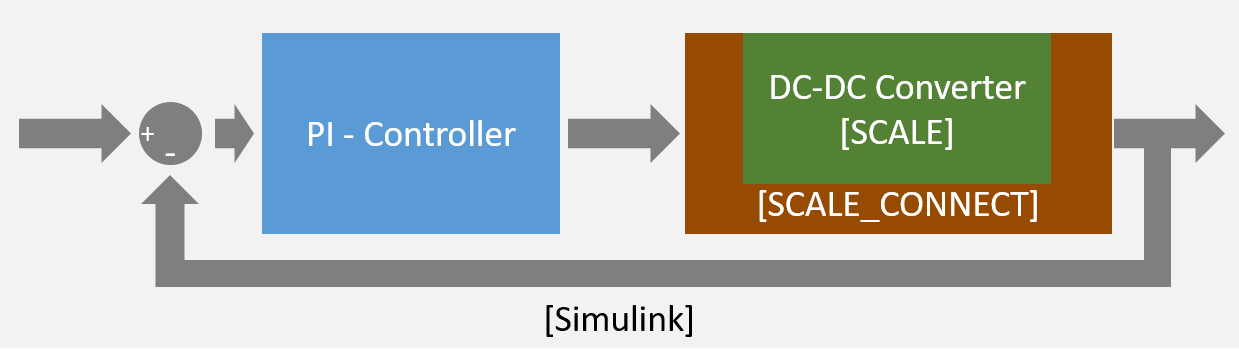

チュートリアルで動作させるモデルは下図のようなイメージとなっています。

fig1

Simulinkでの設定

SCALE_CONNECTブロックを使うためにSimulink側で行う設定について記載します。

SimulinkではサンプルファイルのPI_DCDC.slxを開いてください。

ソルバーの設定

SCALE_CONNECTブロックは、Simulinkソルバーを固定ステップのみ対応としています。

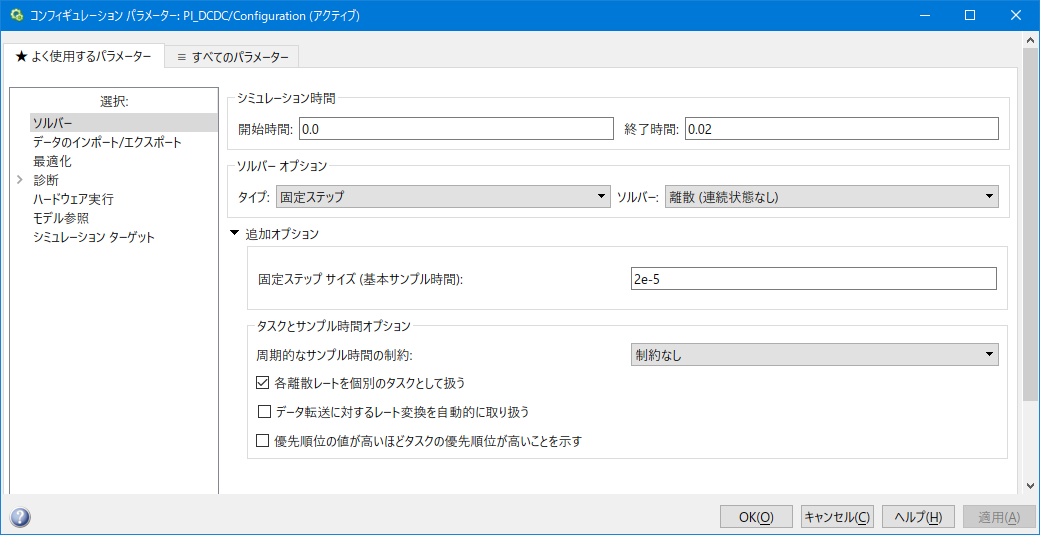

まずは、モデルのコンフィギュレーションパラメーターを設定します。メニューバーの【シミュレーション(S)】→【モデルコンフィギュレーションパラメーター (F)】から「コンフィギュレーションパラメーター」ウィンドウを表示し、次のように設定してください。

分類	名称	値
シミュレーション時間	終了時間	0.02
ソルバーオプション	タイプ	固定ステップ
ソルバーオプション	ソルバー	離散(連続状態無し)
ソルバーオプション	固定ステップサイズ(基本サンプル時間)	2e-5

fig2

SCALE_CONNECTが対応するソルバータイプは固定ステップのみです。
固定ステップサイズはSCALEのSLCブロックで指定した周波数(SCALEでの設定)と一致するようにしてください。
シミュレーションの終了時間とソルバー（離散、ODE1など）は任意ですが、本チュートリアルでは離散（連続状態無し）に設定しています。

Rate Transitionの設定

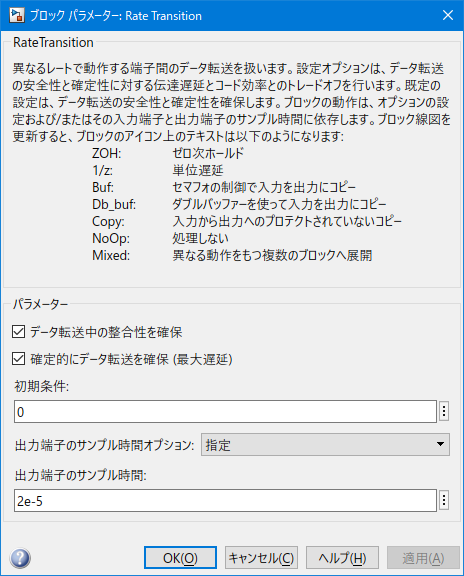

Rate Transitionブロックの値を、下図のように設定して下さい。
Rate Transitionブロックは本来異なるサンプル時間で動作するブロック同士を接続する場合に用いますが、
SCALE_CONNECTブロックの場合SCALEとデータを送受信する周期を確定的に明示するためにこのブロックを直前に接続する必要があります。詳しくはブロックの配置を参照してください。

fig3

SCALEの設定

SCALE_CONNECTブロックを使うためにSCALE側で行う設定について記載します。

SCALEを開く

次の手順でSimlinkからSCALEを開いて下さい。

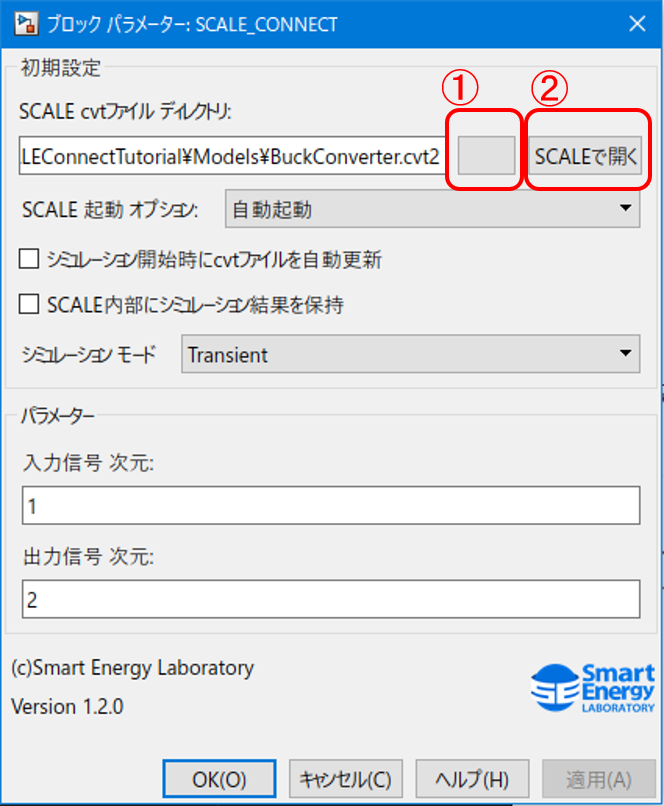

Simulinkで開いているPI_DCDC.slx内のSCALE_CONNECTブロックから、SCALEファイルBuckConverter.cvt2を選択します。
SCALEを開くボタンで指定のファイルを開きます。

fig4

Simulinkと接続

Simulinkと接続するためにはSLCブロックを使用します。

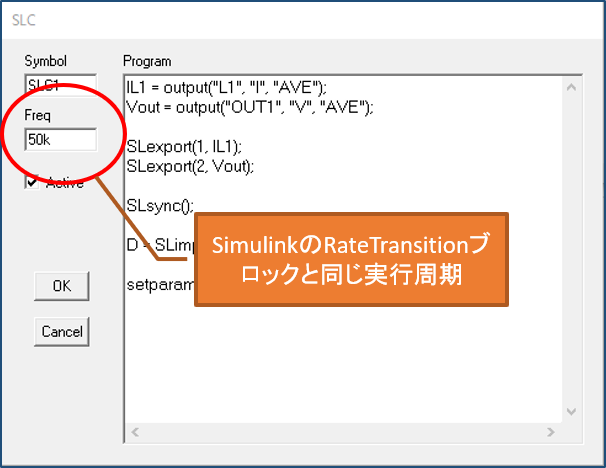

SLCブロックのFreqにはSimulinkのRateTransitionブロックで設定した実行周期と同じ周期を入力します。

fig5

SLCブロックには下記のプログラムが記載されています。

IL1 = output("L1", "I", "AVE");
Vout = output("OUT1", "V", "AVE");

SLexport(1, IL1);
SLexport(2, Vout);

SLsync();

D = SLimport(1);

setparam("Q1", "T0", D);

関数	内容
output("sym","type", "mode")	シンボル`sym`、タイプ`type`、モード`mode`で指定された出力変数の現在値を返す関数。シンボルは"sym"のように二重引用符で挟む。以下同様とする。 `PRC`と`DSP`では、この関数で指定される出力変数が存在しないときは自動的に出力変数が設定され、この関数を削除するとその出力変数も削除される。
SLexport(n, value)	`SCALE_CONNECT`の`n`番目の出力ポートに対し、`value`を設定する関数。 nは1から始まる整数、`value`は任意の変数。
SLsync()	`SCALE_CONNECT`との同期をとる関数。 SLexport(),SLsync(),SLimportの順番で配置する。
SLimport(n)	`SCALE_CONNECT`の`ｎ`番目の入力ポート値を返す関数。`n`は1から始まる整数。
setparam("sym", "par", value)	シンボル`sym`を持つ素子の`par`で指定されたパラメーター値を`value`に設定する関数。`par`には、各素子のパラメーターダイアログボックスに表示されているパラメーターシンボルを指定する。

高速にシミュレーション

下記の手順でSCALEから電圧や電流の波形をADコンバータの要領でサンプリングし、フィードバック制御を行っている様子をSimulink上で確認します。

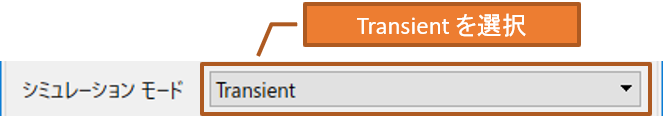

SimulinkのPI_DCDC.slx内の、SCALE_CONNECTブロックの設定からシミュレーションモードで、Transientを選択後OKボタンで確定してください。

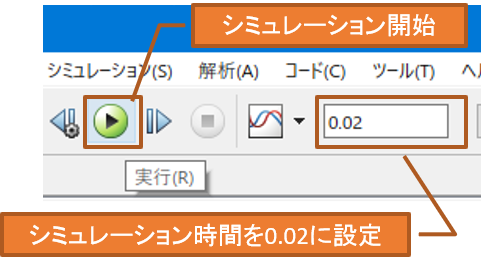

シミュレーション時間を0.02に設定し、シミュレーションを開始してください。

以上の操作を行うと自動的にSCALEが起動され、シミュレーションが実行されます。

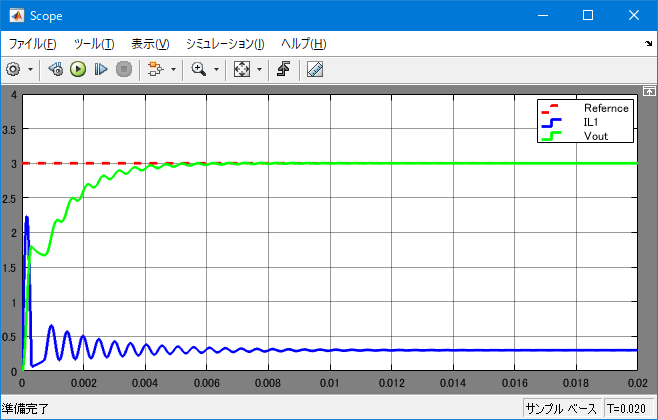

シミュレーション終了後、Scopeブロックをダブルクリックすることで、グラフの結果が得られます。
約8[ms]程度で出力電圧（凡例：緑実線）が指令値（凡例：赤点線）3[V]に収束している結果になります。
（図のグラフは見やすいように背景色などを変更しています。）

fig8

詳細なシミュレーション

Transient解析ではPWMスイッチの１周期の代表点をSimulinkに送っているため、スイッチング１周期の間にどのような波形が出ているのか観測することができません。

そのような波形を観測したいときは下記の手順でWaveform解析を行って詳細なシミュレーションを行います。

Note

一般的に、Transientと比べてWaveformは出力データ点数が多くなり解析に時間がかかります。
そのため、「Waveform 開始時間」を出力したい部分からを指定することで、シミュレーション時間を短縮することができます。

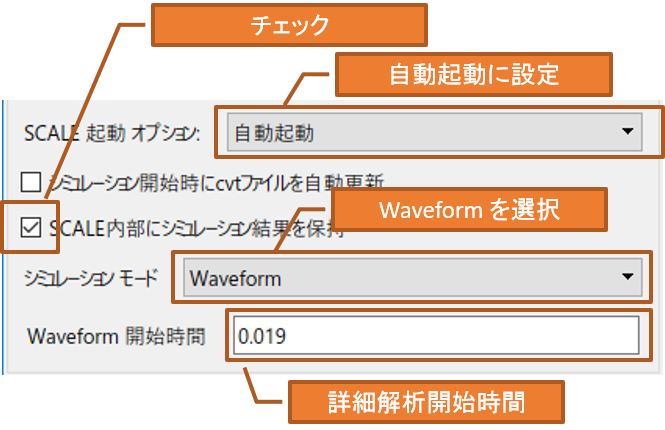

PI_DCDC.slx内の、SCALE_CONNECTブロックに下記の設定を行います。
- SCALE起動オプション : 自動起動
- SCALE内部にシミュレーション結果を保持 : チェック
- シミュレーションモード : Waveform
- Waveform 開始時間 : 0.019
シミュレーション時間を0.02に設定し、シミュレーションを開始してください

Note

SimulinkのSCOPE画面では、先のTransient解析と同じ結果が得られます。
SCALEでも保持されているシミュレーション結果をエスチャートに転送します。

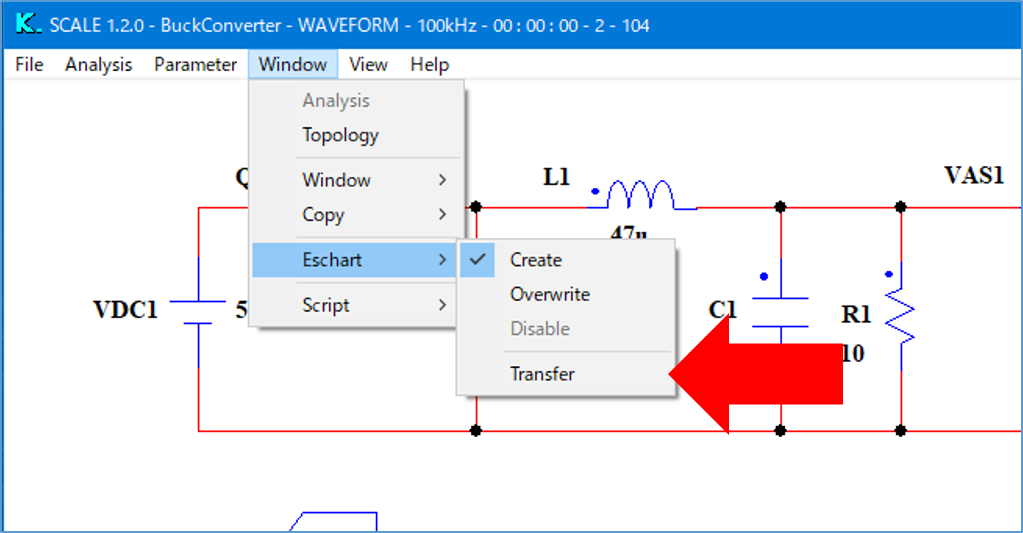

SCALECのツールバー内のWindow:Eschart:Transferを選択することにより、自動的にエスチャートが立ち上がり、解析結果を表示します。

Note

エスチャートにはSCALEのOUTPUTで設定した出力変数のすべてが表示されるので、Simulinkに出力しているデータ以外のデータも表示することができます。

一巡の周波数特性を解析

シミュレーションの実行

下記の手順でSimulinkで作成したコントローラモデルとSCALEで作成したプラントモデルの一巡伝達関数の周波数特性を観測することができます。

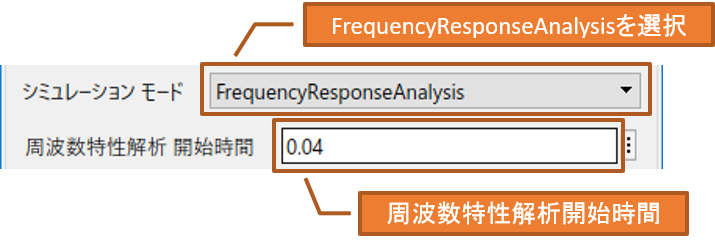

PI_DCDC.slx内の、SCALE_CONNECTブロックに下記の設定を行います。
- シミュレーションモード : FrequencyResponseAnalysis
- 周波数特性解析開始時間 : 0.04
Note

周波数特性解析は、系が定常状態になった状態で実施することで正しく算出されます。周波数特性解析を行う前に、Transientで系が十分に定常状態に到達する時間を確認しておき、その値を「周波数特性解析開始時間」に入力してください。

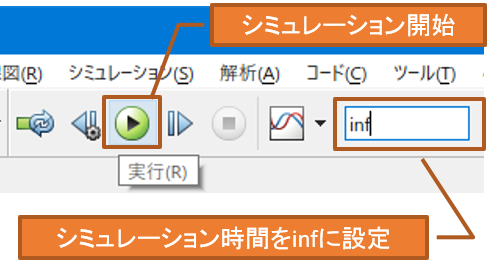

シミュレーション時間をinfに変更し、シミュレーションを開始してください

fig14

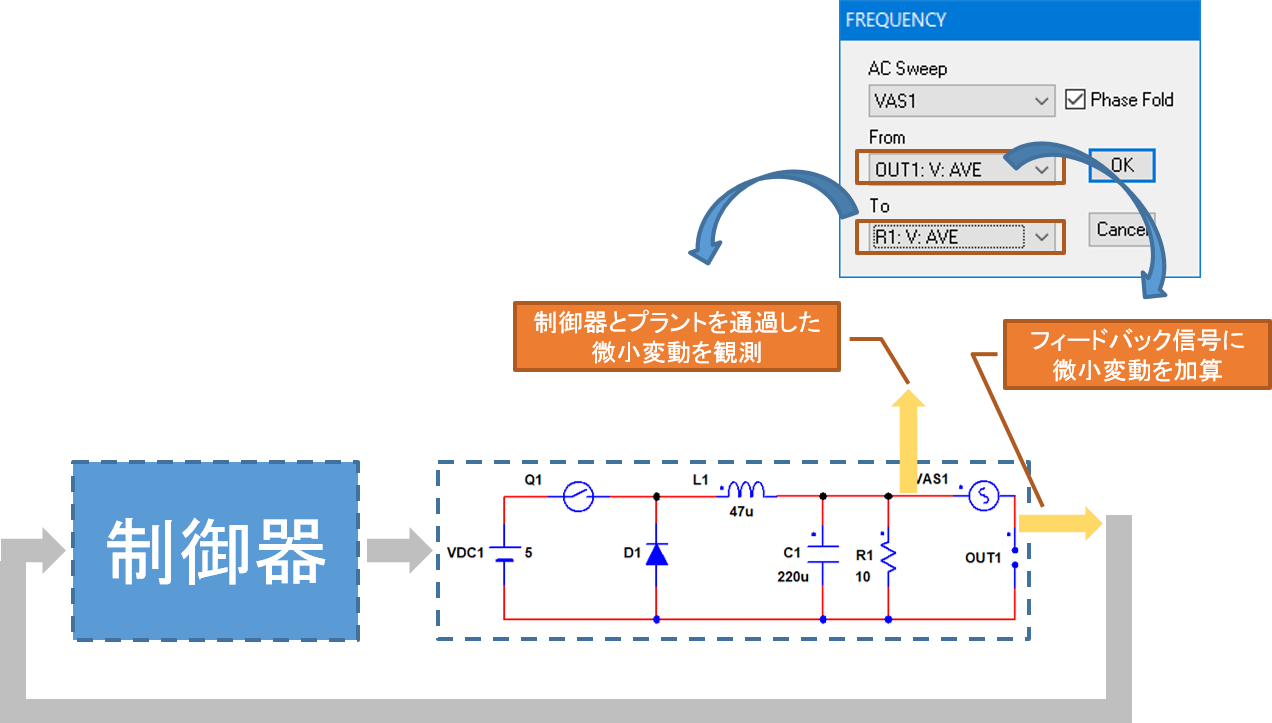

以上の手順で自動的にSCALEが起動され、周波数特性を解析する系を尋ねるダイアログボックスが表示されます。
周波数特性を解析する系は、伝達関数の入力と出力（分母と分子）を指定することで確定されます。
本チュートリアルでは、FromをOUT1:V:AVEに、ToをR1:V:AVEに設定することで一巡伝達特性を調べることができます。

このようにすることで、AC Sweepから出力された微小変動がフィードバック信号に加算され、制御器とプラントを通過した変動を観測することができます。
この微小変動の変化から周波数特性が算出され、ボード線図として表示されます。

fig15

OKボタンを押下するとシミュレーションが実行されます。
シミュレーション時間はinfに設定されていますが、周波数特性の解析が完了すると自動的にSCALEがシミュレーションを中断させます。

ボード線図を表示

FrequencyResponseAnalysisモードのシミュレーション実行後、MATLABのワークスペース以下の結果が保存されます。これらの変数をプロットすることで、グラフ（ボード線図）を得ることができます

変数名	内容
ScaleBodeFrequency	周波数
ScaleBodeGain	(周波数に対応した)利得
ScaleBodePhase	(周波数に対応した)位相

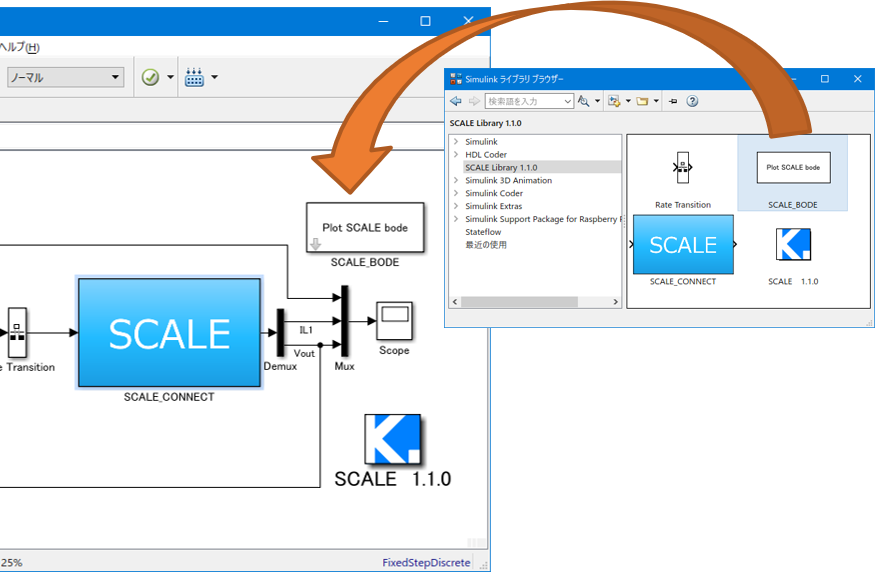

fig16

fig17

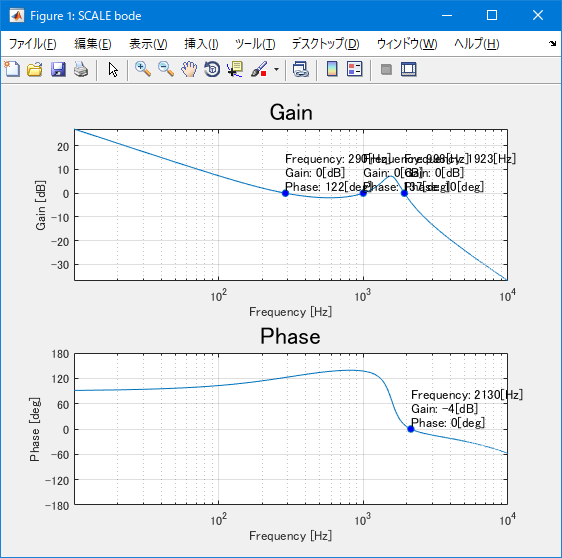

自動的に描画されたボード線図では、ゼロクロスした点での周波数、利得、位相が追記されます（MATLAB R2016b以降のバージョンのみ追記されます）。
これら利得と位相それぞれのゼロクロス点を確認することで、位相余裕と利得余裕を素早く検討することが可能になります。
