基本操作
Download
サンプルファイルのダウンロード
拡張子をzipに変更し解凍してください。
エスチャートの基本機能をご紹介します。
この例では、サンプルファイルに含まれる ZVS.esdb を例に挙げて解説します。
Eschart Windowの概要
Eschart Windowの各種名称と役割は下記となります。
| No. | 名称 | 内容 |
|---|---|---|
| 1-1 | Open | エスチャートのファイル形式(.esdb)のファイルを開きます。 |
| 1-2 | Save | エスチャートのデータを専用ファイル形式(.esdb)で保存します。 保存は系列の設定やチャートの配置などの情報も保存されます。 |
| 1-3 | Add new chart | Add To Topで一番上に、Add To Belowで一番下に新たにチャートを追加します。現在選択中のチャートに対して Add To Aboveで上に、 Add To Belowで下に新たにチャートを追加します。 |
| 1-4 | Remove chart | 現在選択中のチャートを削除、あるいはすべてのチャートを削除します。 |
| 1-5 | Close series info | シリーズリストを閉じます。 |
| 1-6 | Set chart height | 全てのチャートの高さを指定します。 |
| 1-7 | Adjust zoom | 全てのチャートのズームを調整します。 調整の方法は高さ方向、横方向、あるいは両方から選択します。 |
| 1-8 | Range Cursor | 選択した系列の測定を行うことができます。 また、 Range Cursorだけではなく、時間とその時の値を表示する Cursorのオンオフ、時間の単位の設定を行うことができます。 |
| 1-9 | Math | 系列同士の演算を行うことができます。 |
| 1-10 | import | csvやスプレッドシートなどのデータをインポートすることができます。 |
| 1-11 | Export | エスチャート上のデータをcsvやスプレッドシート形式に出力することができます。 ただし、系列のプロパティなどは出力されません。 |
| 2 | Overview | 指定した系列の全ての波形の概要を表示します。 チャートに表示する範囲の設定などを瞬時に行うことができます。 |
| 3 | Series List | 全ての系列の情報が一覧で確認できます。 系列の検索も行うことができます。 |
| 4 | Chart（チャート） | 系列データの表示部分です。Overview で指定されている範囲を表示します。 |
| 5 | Series（系列） | 系列です。 プロパティの設定などを行うときは、系列名をクリックし、 Inspectorを用いて行ういます。チェックボックスで表示非表示の切り替えも行うことができます。 |
| 6 | Inspector | 系列のプロパティ設定を行います。 |
チャート操作
チャートの操作方法を下記に示します。
| No. | 名称 | 内容 |
|---|---|---|
| 1 | Up | 上のチャートと現在のチャートを入れ替えます。 |
| 2 | Down | 下のチャートと現在のチャートを入れ替えます。 |
| 3 | Minimize | 選択されたチャートのみ最小化されます。 |
| 4 | Maximize | 選択されたチャートのみ最大化されます。 |
| 5 | Set Chart size | 選択したチャートのみのサイズを変更することができます。 自由にチャートの高さを変更する場合は、チャートの下部をドラッグすることで行うことができます。 |
| 6 | Close chart | チャートを削除することができます。 |
| 7 | Cursor | Cursor位置の時間を表示します。 |
| 8 | Range Cursor | 薄青色のRange Cursorの左端をX1、右端をX2としてその範囲の時間情報を表示します。また選択された系列データに関する統計データを表示します。 |
| 操作 | 方法 |
|---|---|
| チャートの最小化 | 3:Minimizeをクリックすると、選択されたチャートのみ最小化されます。 |
| チャートの最大化 | 4:Maximizeをクリックすると、選択されたチャートのみ最大化されます。 |
| チャートの高さ調整 | 5:Set Chart sizeをクリックすると、選択したチャートのみのサイズを変更することができます。自由にチャートの高さを変更する場合は、チャートの下部をドラッグすることで行うことができます。 |
| チャートの削除 | 6:Close chartをクリックすると、チャートを削除することができます。 |
チャートの削除について
チャートの削除を行うとチャートが保有していた系列は同時に削除され、PCのメモリ上からも削除されます。 削除は取り消せませんので注意ください。
拡大・縮小
下記の図のように拡大・縮小する方法を記載します。
| 操作 | 方法 |
|---|---|
| 縦軸を自動調整 | チャート上でダブルクリック |
| 選択範囲をズームイン | チャート上でCtrl+ドラッグ |
| ズームイン、ズームアウト | チャート上でCtrl+ホイールスクロール |
| Y軸を任意に調整 | Y軸を上下にドラッグ、あるいはチャートを選択後インスペクタのY-Axisに任意の値を入力 |
| チャートの移動 | 右クリックしたままドラッグ |
系列の比較、移動
系列の比較、移動の方法を下記に示します。
| 操作 | 内容 |
|---|---|

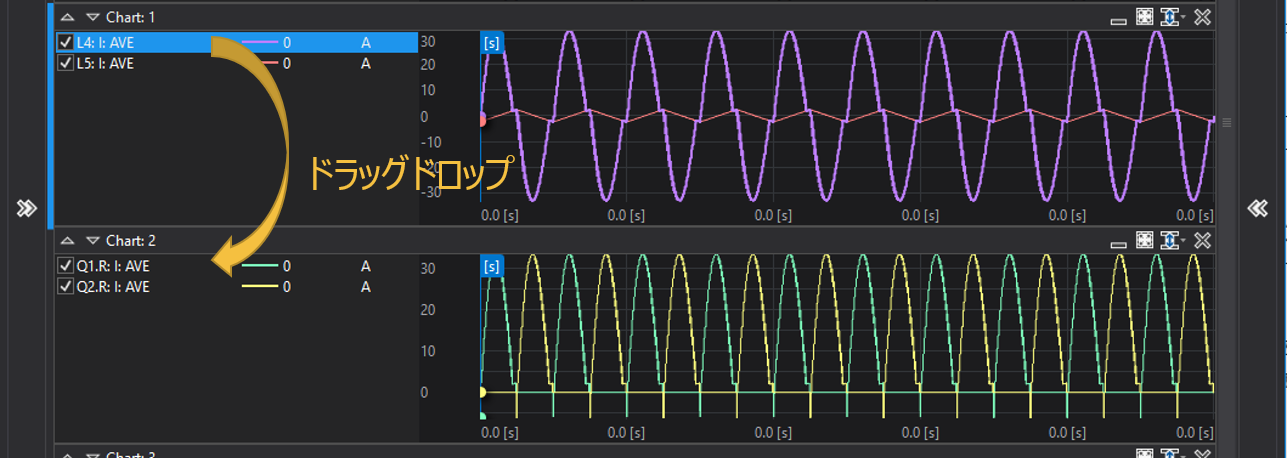

| 系列の移動 | 系列を別のチャートにドラッグドロップで移動することができます |
| コピー＆ペースト | 右クリックコンテキストメニューから系列をコピーし、別のチャートに張り付けすることができます |
