フリップフロップ

Note

回路ファイルはTOPページからダウンロードできます。

---

RSフリップフロップ

Example

flipflop/RSFlipFlop.cvt2

RSフリップフロップの挙動を示します。
本サンプルモデルでは、二つの Pulse Generator によってセット信号 S とリセット信号 R を発生させ出力 OUT1 の挙動を確認します。
RSフリップフロップはTopologyモードで Logic → Logic ブロックから Mode:RS-FF とすることでご利用いただけます。

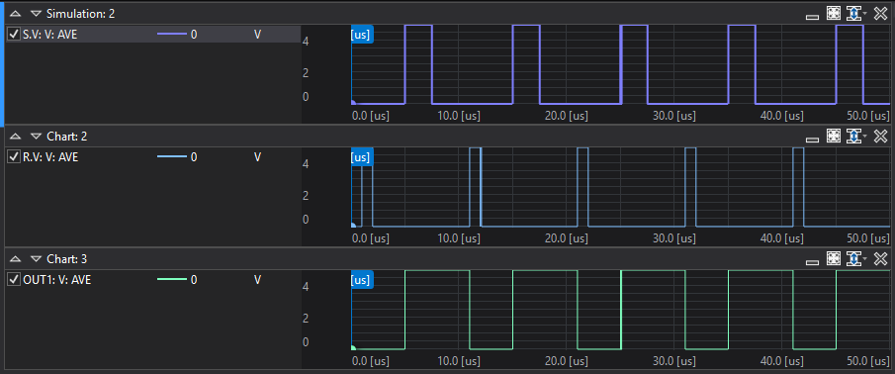

Waveformで50[us]シミュレーションすると以下のような結果が得られます。
