LLC共振コンバータ
Note
回路ファイルはTOPページからダウンロードできます。
Example
llc/LLC.cvt2
LLC共振コンバータとは
LLC共振コンバータとは、2つのインダクタと1つのコンデンサによる共振を利用し、ソフトスイッチングを実現させるコンバータ回路です。

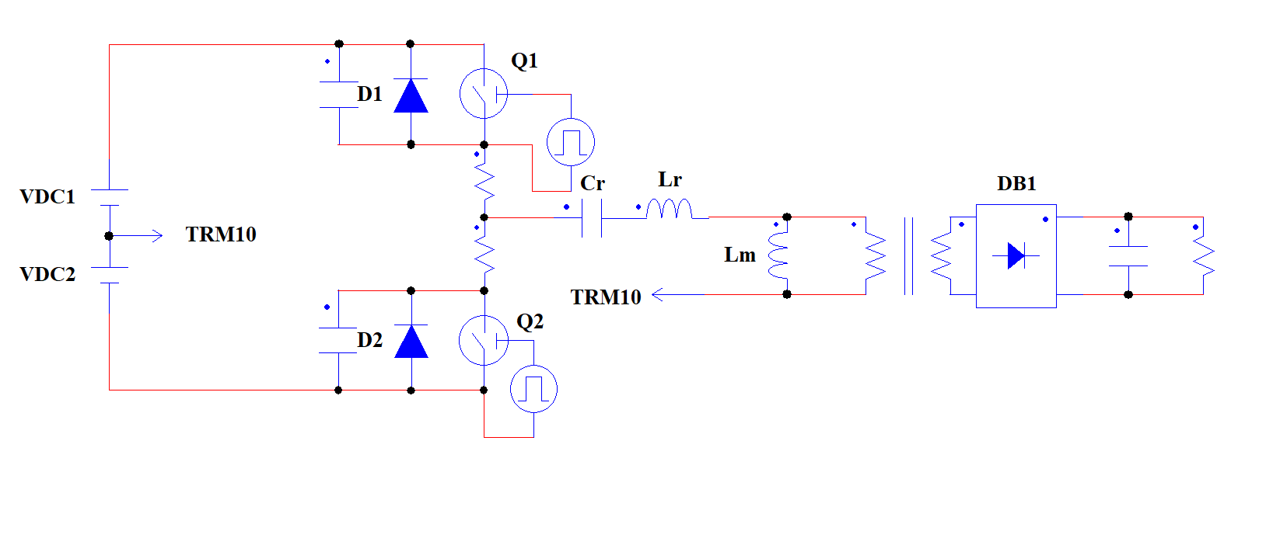

回路は下図のようになります。
シミュレーション
SCALEでシミュレーションを行い、波形を確認してください。
シミュレーションはSCALEのAnalysisメニューからWaveformを選択してシミュレーションを行ってください。(F6やCtrl+Wでも実行できます。)
シミュレーション時間500usとしてください。

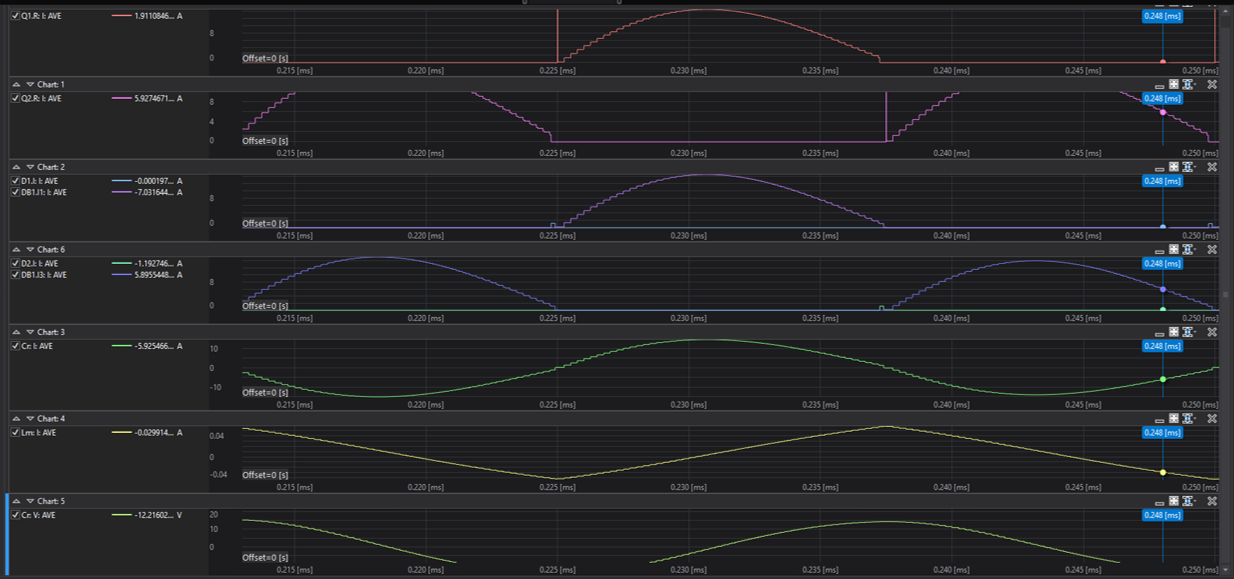

結果は以下となります。
