自動コード生成
Note
回路ファイルはTOPページからダウンロードできます。
Example
auto_code_generation/PrcAcgSample.cvt2
コード生成準備

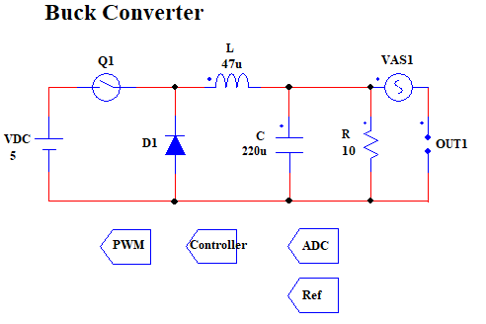

複数のPRC素子からCコードを生成するサンプル回路です。
各PRC素子には以下のような機能を記述する想定をしています。
シンボル名 | 内容 |
---|---|
ADC | 実際のハードウエアでは、ADコンバーターの値が入ってきますが、ここではOUT1 の電圧値が入力されています。 |
Ref | 目標電圧の入力です。 今回は自動コード生成対象外とします。 |
Controller | 補償器です。入力信号には、ADC とRef の値を使用し、出力は時比率です。 |
PWM | Controller の演算した時比率をQ1 にセットします。 |
Note
シミュレーション可能で、かつ自動コード生成して同等に動作するように構造設計しておくことで、コンパイラへのツールチェーンが途切れず、スムーズに開発工程を移行できます。
コード生成
コード生成手順を以下に示します。
-
File:Generate C Code...
をクリックし、ウィザードを開きます。 -

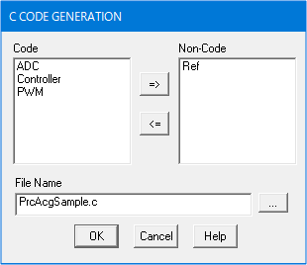

下図の様に、自動コード生成を行うPRC素子を定義します。
Ref
はコード生成対象外とします。 -
File Name
欄に生成するcコード名を設定し、...
より生成場所を指定しOK
ボタンをクリックします。
以上でコード生成は完了です。
生成コード解説
例えば、サンプルファイルと同様にCODE
フォルダにメインファイル名:PrcAcgSample
で自動コード生成したとすると、生成されるファイル構成は以下の様になります。
CODE
├─ PrcAcgSample.h
├─ PrcAcgSample_ADC.c
├─ PrcAcgSample_Controller.c
├─ PrcAcgSample_global_variable.c
├─ PrcAcgSample_PWM.c
コードの変換規則等は、SCALE Helpの自動コード生成の項をご覧ください。
