フォワード型DCDCコンバータ
1石フォワード型DCDCコンバータ
Note
回路ファイルはTOPページからダウンロードできます。
Example
forward_converter/SingleEndedForwardConverter.cvt2
1石フォワード型DCDCコンバータとは?
1石フォワード型DCDCコンバータとは1つのスイッチをもつ絶縁型のDCDCコンバータです。

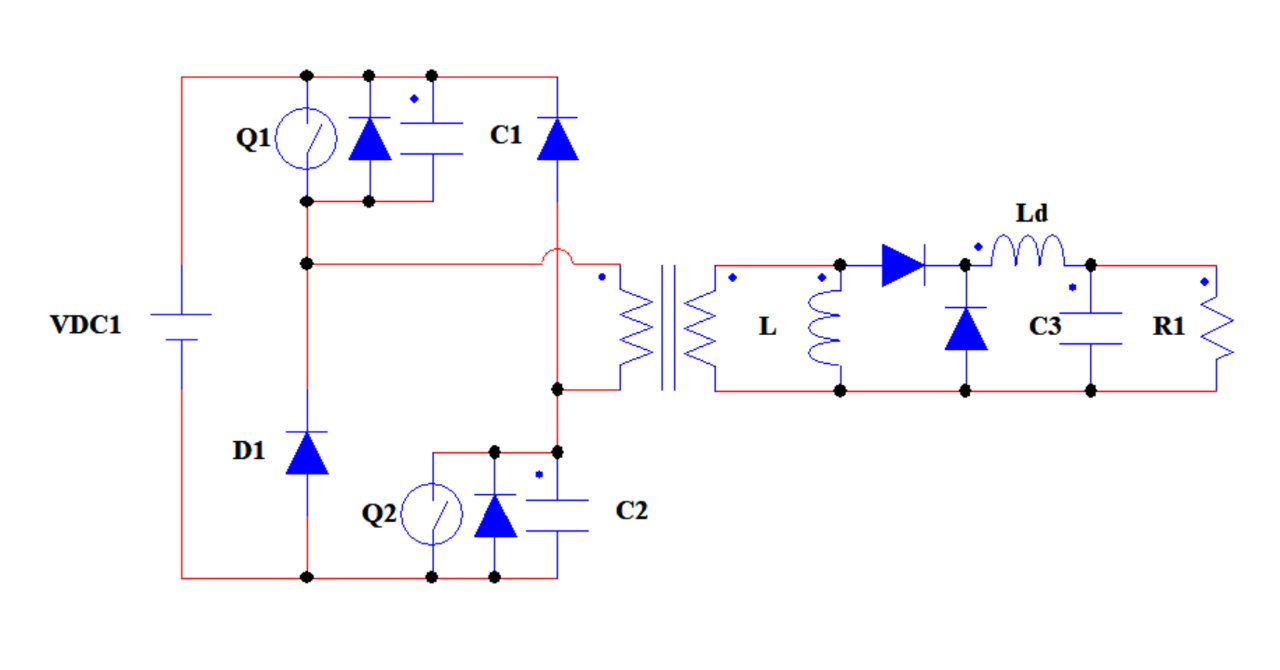

回路は下図のようになります。
シミュレーション
SCALEでシミュレーションを行いQ、VDC1、N1、Ldの電圧、L、Ld、D2、D3に流れる電流を確認してください。
シミュレーションはSCALEのAnalysisメニューからWaveformを選択してシミュレーションを行ってください。(F6
やCtrl+W
でも実行できます。)
定常状態での結果を確認するため、シミュレーション時間は500u
として、480us
付近のデータを拡大表示してください。

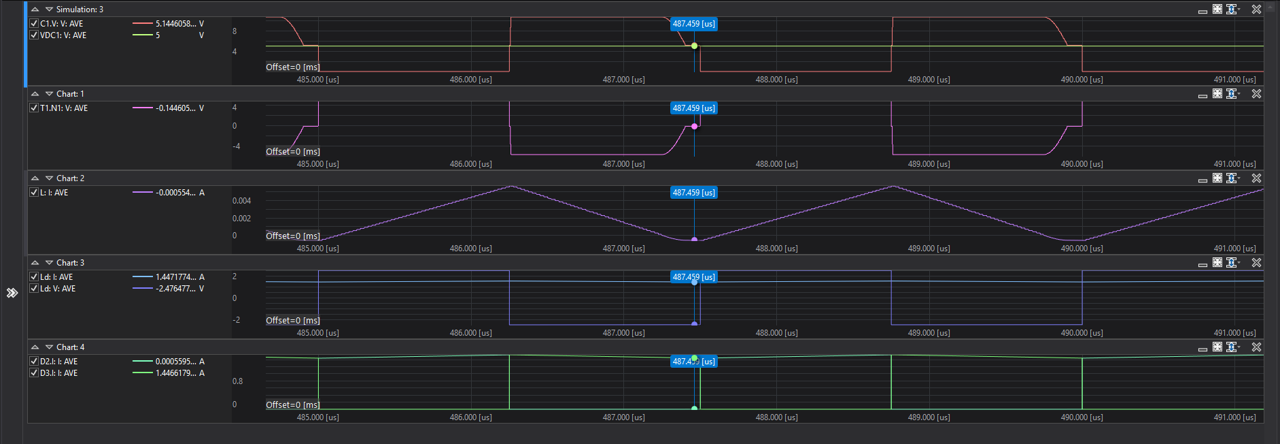

結果は以下となります。
相互インダクタンスを使用した場合
Example
forward_converter/SingleEndedForwardConverter_MutualTransformer.cvt2
上記サンプル回路について、理想変圧器の代わりに相互インダクタンスを使用した場合は次のようになります。
シミュレーションはSCALEのAnalysisメニューからWaveformを選択してシミュレーションを行ってください。
シミュレーション時間は500u
としてください。

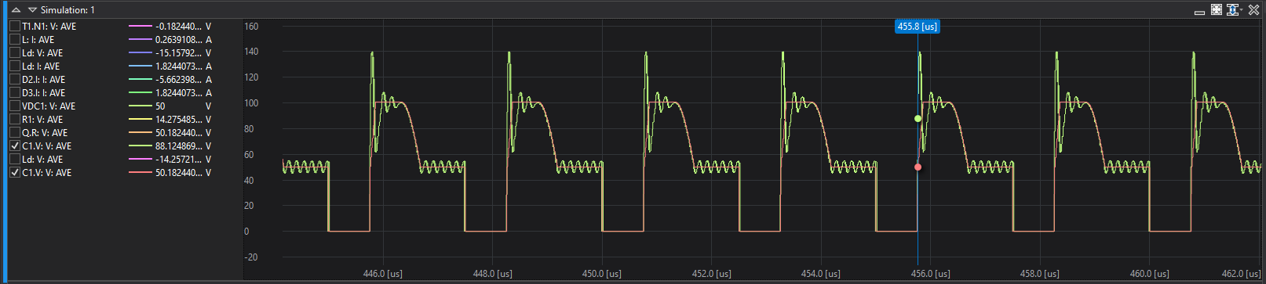

結果は以下となります。
C1
の電圧値を理想変圧器を使った時の結果と比較すると、漏れインダクタンスによる、サージ電圧が発生していることが確認できます。
2石フォワード型DCDCコンバータ
Example
forward_converter/DoubleEndedForwardConverter.cvt2
2石フォワード型DCDCコンバータとは?
2石フォワード型DCDCコンバータとは2つのスイッチをもつ絶縁型のDCDCコンバータです。
回路は下図のようになります。
シミュレーション
SCALEでシミュレーションを行いQ、VDC1の電圧、L、Ld、D2、D3に流れる電流を確認してください。
シミュレーションはSCALEのAnalysisメニューからWaveformを選択してシミュレーションを行ってください。(F6
やCtrl+W
でも実行できます。)
定常状態での結果を確認するため、シミュレーション時間は500u
として、480us
付近のデータを拡大表示してください。

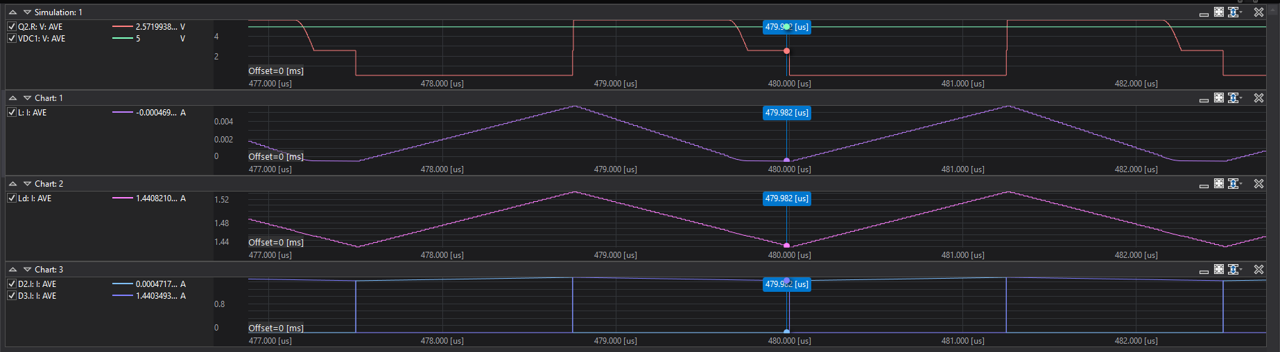

結果は以下となります。
