力率改善回路
Note
回路ファイルはTOPページからダウンロードできます。
Example
pfc/pfc.cvt2
電流臨界モード力率改善回路
電流臨界モード力率改善回路とはインダクタに流れる電流が0A
となった時に、スイッチングを更新することで電源入力電流の力率を改善する回路のことです。

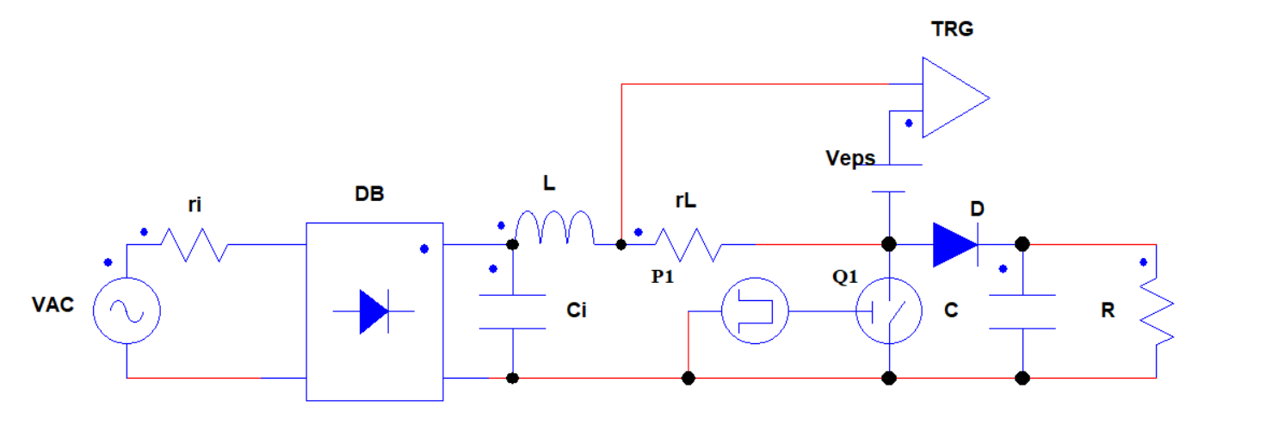

回路は下図のようになります。
サンプル回路ではスイッチングの更新をトリガー[Trigger]
を使って行っています。
トリガー:TRG
の正側に非常に小さい電圧(100uV
)の電圧源Veps
を接続し、インダクタ電流が0A
付近になった際にトリガー:TRG
の入力電流差電圧が負から正になるように設定します。
これによりインダクタ電流が0A
となるタイミングでトリガー[Trigger]
がオン状態となり、スイッチングが更新されます。
シミュレーション
シミュレーションは Waveform解析
を選択し、シミュレーション時間は50m
として、シミュレーションを行ってください。
結果は以下となります。
はじめに、入力電圧と入力電流の関係を確認してみてください。
力率改善回路によって入力電流の位相差が軽減され、入力電圧の正弦波に近い形になっていることがわかると思います。

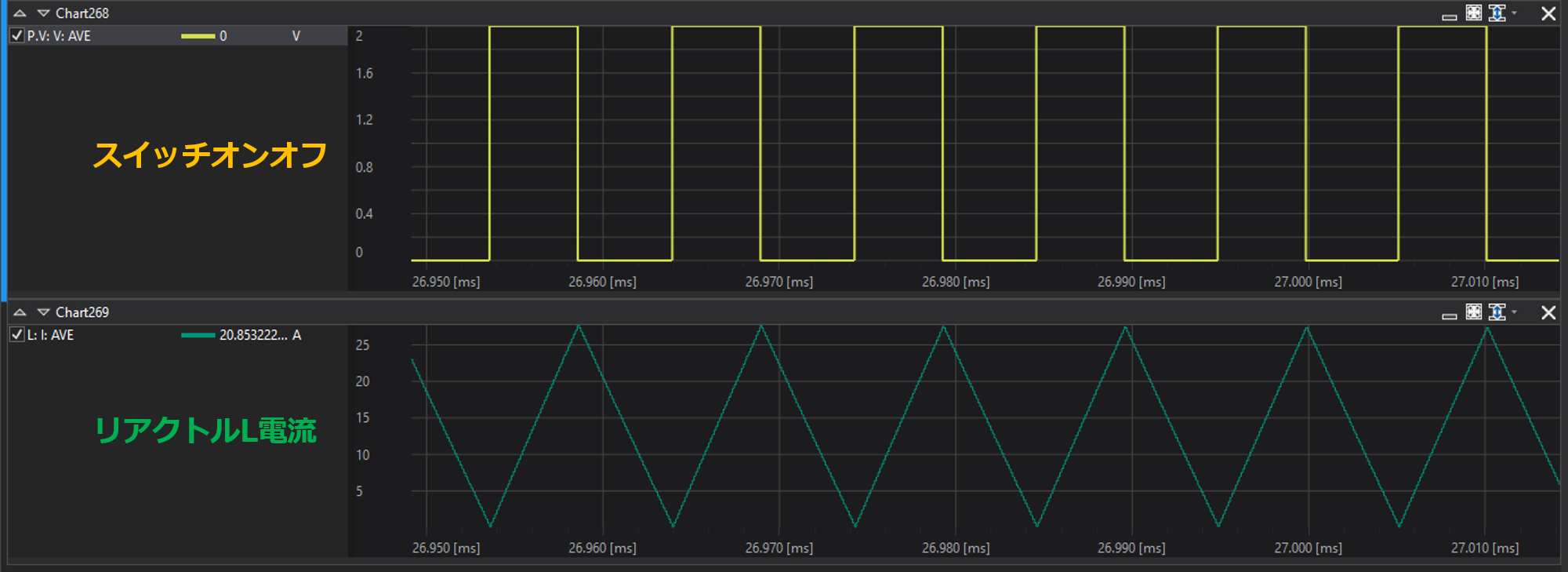

次に定常状態となっている27msec
付近を拡大して、
パルス[Pulse]
の電圧とL電流を確認してみてください。
L電流が0A
となった時スイッチオンになっており、電流臨界モードが実装できていることを確認することができます。
