マルチフェーズ・インターリープコンバーター
Note
回路ファイルはTOPページからダウンロードできます。
プログラム指令のマルチフェーズコンバーター
Example
multi_phase_converter\MultiPhaseConverterDigital.cvt2

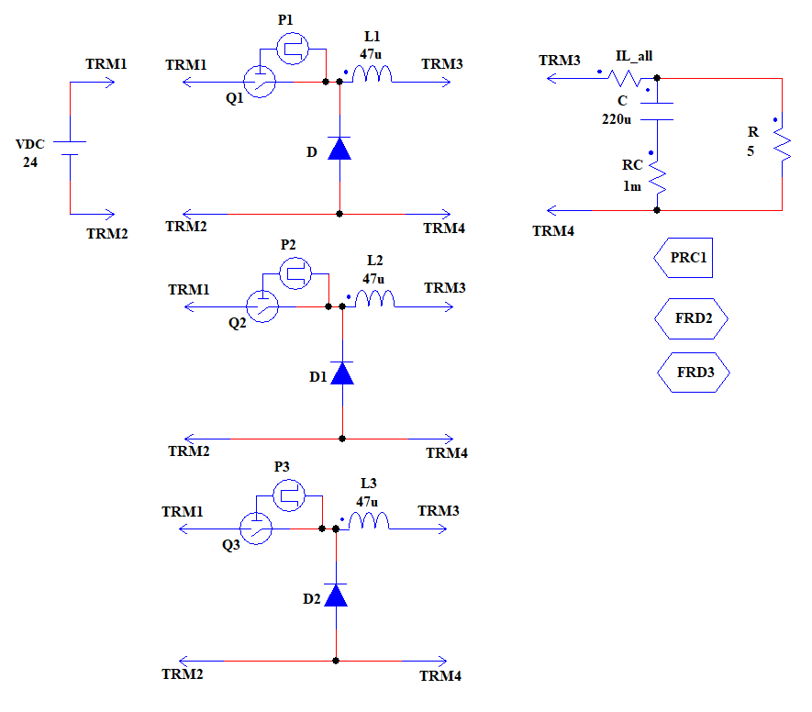

回路は下図のようになります。
時比率をプログラムから指令する、マルチフェーズコンバーターの例です。
並列に接続されているすべてのコンバーターの時比率はPRC1によって指令するようになっており、P2, P3の信号発生器の位相はFRD2,FRD3によってメイン周期に対して120度ずつずれています。
P1の位相は何も特に何も設定していないため、メイン周期に対して、位相差はありません。
シミュレーションをWaveformにて5ms行ってください。

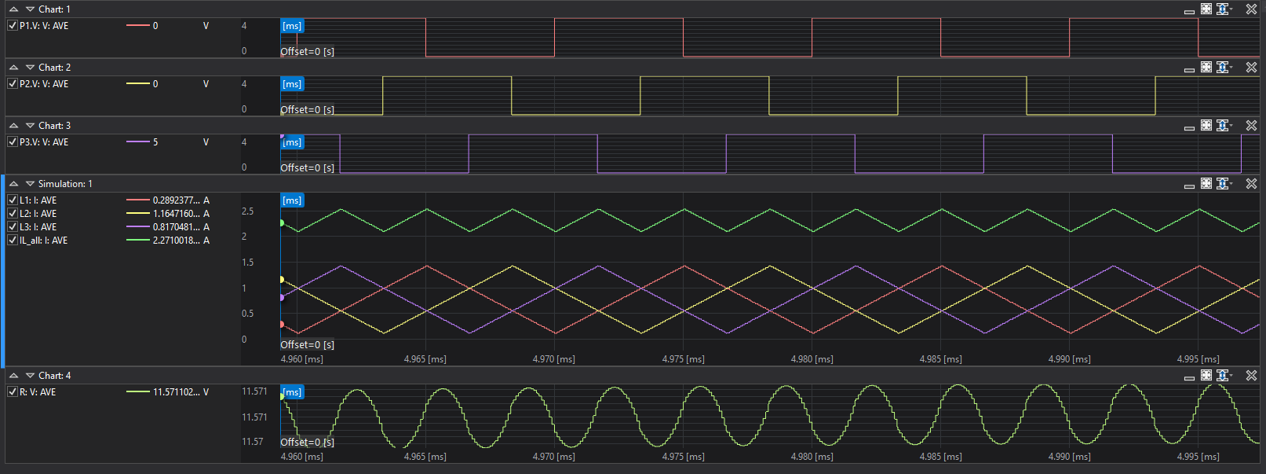

以下の結果を得ることができます。
(系列の色は対応させるように変更しています。)
アナログ指令のマルチフェーズコンバーター
Example
multi_phase_converter\MultiPhaseConverterAnalog.cvt2

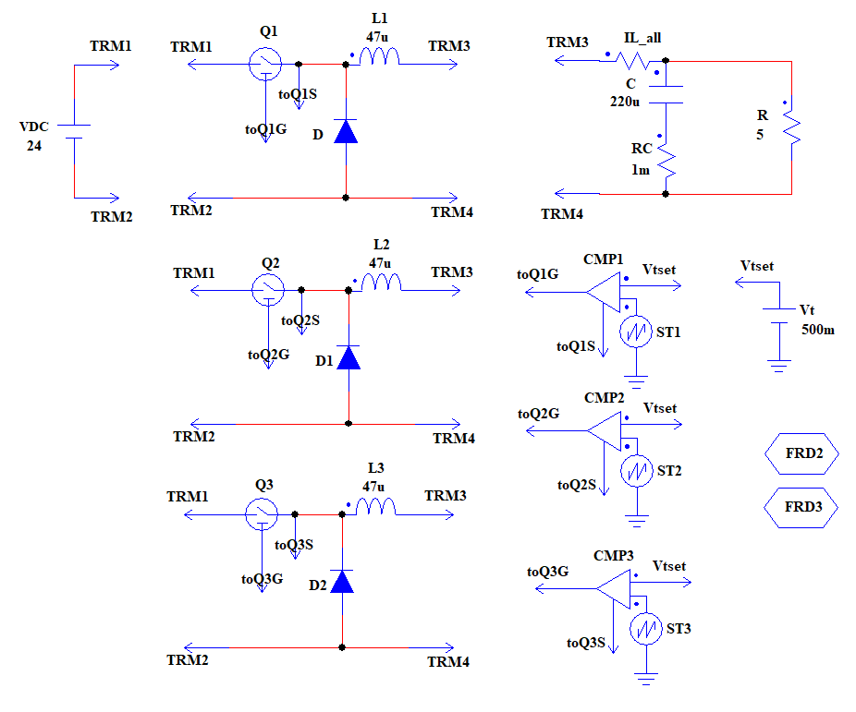

回路は下図のようになります。
時比率をアナログ指令にて行う、マルチフェーズコンバーターの例です。
並列に接続されているすべてのコンバーターの時比率は、Vtの電圧とコンパレーターによって決定され、コンパレーターの入力となるノコギリ波の位相はFRD素子によって決定されます。
ノコギリ波ST2, ST3の位相はFRD2,FRD3によってメイン周期に対して120度ずつずれています。
ST1の位相は何も特に何も設定していないため、メイン周期に対して、位相差はありません。
シミュレーションをWaveformにて5ms行ってください。

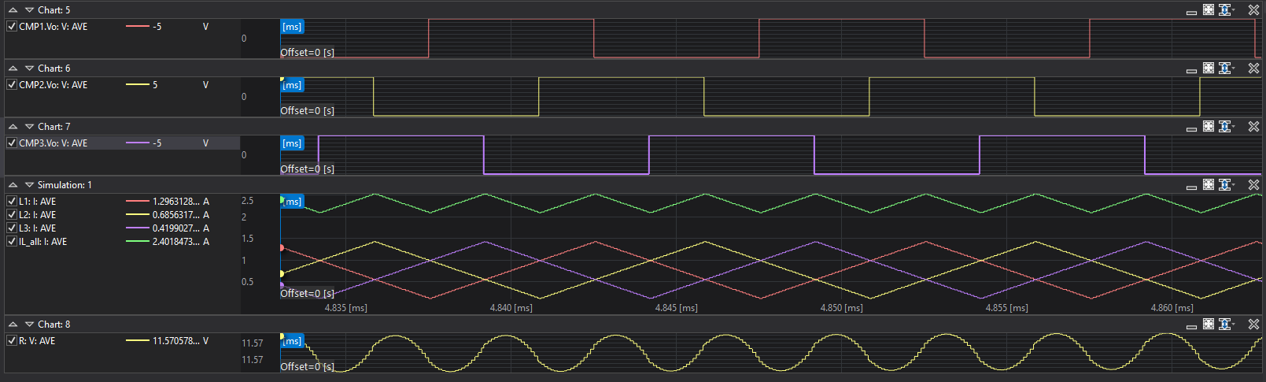

以下の結果を得ることができます。
(系列の色は対応させるように変更しています。)
