チャタリング防止回路
Note
回路ファイルはTOPページからダウンロードできます。
Example
anti_chattering/AntiChattering.cvt2
Vibrator素子を使用したチャタリング防止回路

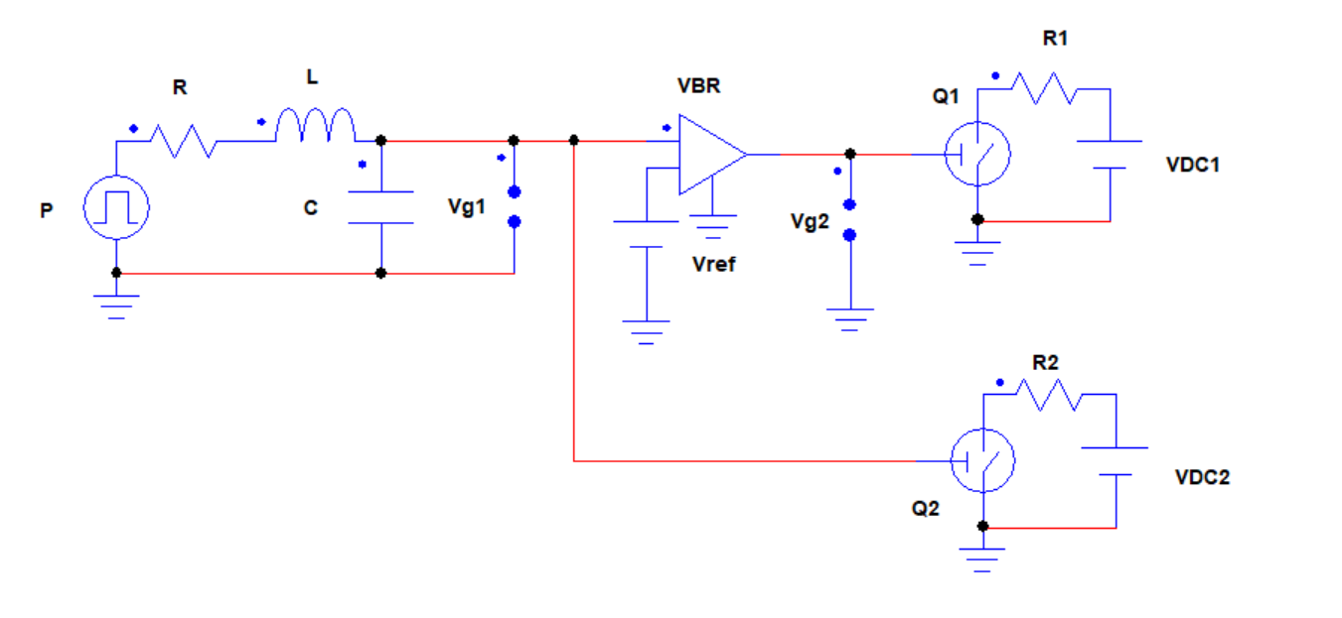

回路は下図のようになります。
サンプル回路では2つのスイッチQ1
、Q2
が配置されており、パルス発生器P
によってスイッチングを行っております。
サンプル回路ではパルス発生器P
とスイッチとの間にLRCが接続されており、スイッチの駆動波形が振動してしまいます。
そこで、スイッチの駆動波形の振動によるチャタリングを防止するためにスイッチQ1
の前に単安定マルチバイブレータ[Vibrator]
を接続します。
単安定マルチバイブレータ[Vibrator]
は入力トリガ電圧により短径パルスを発生させる素子です。
サンプル回路では基準電圧Vref
で振動部分を足切りし、駆動波形を整形することでスイッチのチャタリングを防止しています。
シミュレーション
Scaleで Waveform解析
を行ってください。
シミュレーション時間は100
[us]としてください。
結果は以下となります。
振動波形Vp1
によってスイッチングを行うスイッチQ2
はチャタリングしているのに対して、
スイッチQ1
は正しくスイッチングできている様子を確認することができます。
