論理演算器[Logic]

Location : Logic/Logic

外形

Logic1

Logicはモード(Mode)により２入力の論理積(AND)、論理和(OR)、排他的論理和(XOR)、RSフリップフロップ(RS)を行う演算器です。

オプションに否定(NOT)があります。

入力電圧Vi1、Vi2がVthより大きいとその入力値は論理値１とみなされ、小さいと論理値０とみなされて演算されます。

出力電圧Voは下記のように表されます。 $V_o = V_{on}(論理値 1 の場合)\\\ \qquad =V_{off}(論理値 0 の場合)$

RSフリップフロップモードでは、禁止入力であるVi1、Vi2がともに論理値１の場合は、出力は変化しません。
この素子はサンプルホールド動作ではありません。

また、NOTチェックボックスをチェックすることにより、出力の論理を否定することができます。たとえば、AND回路はNOTをチェックするとNAND回路になります。

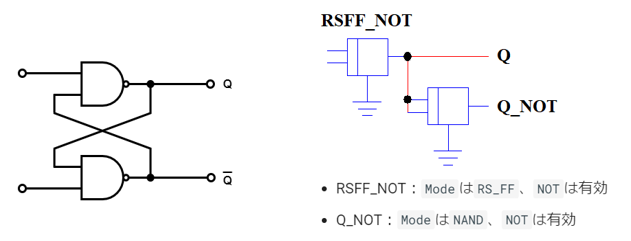

NANDのたすきがけ回路

NANDのたすきがけ回路は、出力が交互に入力にフィードバックされるため状態決定が困難となり、状態エラーが発生することがあります。
エラーになる場合は、右図の回路に置き換えると解決できる可能性があります。

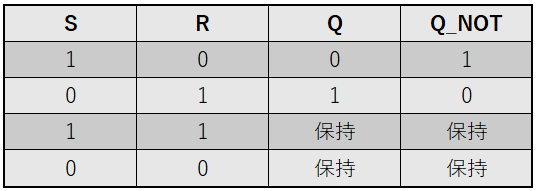

NAND1

論理的動作は、禁止入力を覗いて同等です。

NAND2

パラメーター	内容	単位	入力範囲
Symbol	シンボル	-	-
Vth	しきい電圧	V	-
Von	オン電圧	V	-
Voff	オフ電圧	V	-
Mode	モード	-	-
