電力素子[PWR]
Location : Sensor/PWR
外形
説明
PWR
素子は任意の電圧と電流の積を求め、電力として損失解析に組み入れる素子となります。
上記のため、PWR
素子は損失解析時のみ有効な素子となります。
PWR
素子は主に、電圧源や電流源が負荷となっている回路の損失解析を行いたいときに使用します。
通常、電圧源・電流源の電力は損失として計算されません。
そのため、電圧源・電流源を負荷として損失を解析したい場合には
PWR
素子によって電圧、電流を指定する必要があります。
Note
電圧・電流の指定はAnalysisモード
で行います。
指定できる電圧・電流は自動的にリストアップされますので、そちらから指定してください。

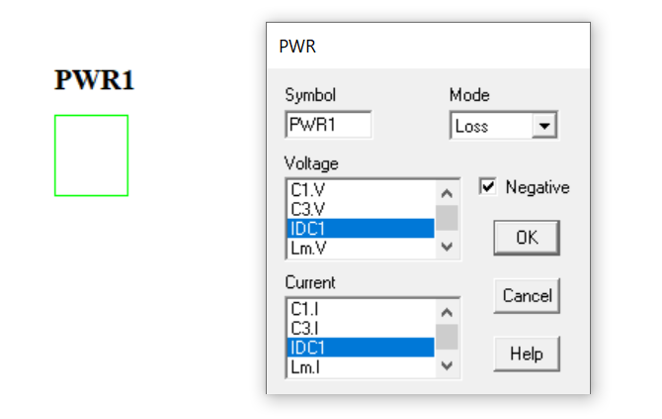

Example
電流源負荷の場合PWR
のパラメータVoltage
とCurrent
に電流源の電圧と電流を設定します。
負荷の損失とするため、Mode
はLoss
とし、電力の極性を反転する、Negative
にチェックを入れます。
なお電圧源負荷の場合は、電圧源の電流は直接指定できないので、直列抵抗やセンサを用いて指定する必要があります。
パラメータ
パラメーター | 内容 | 説明 |
---|---|---|
Symbol | シンボル名 | 素子シンボルを設定 |
Voltage | 電圧リスト | 電力を計算する電圧を選択するリスト。Analysisモード にすると回路から自動で選択可能な電圧を取得します。 |
Current | 電流リスト | 電力を計算する電流を選択するリスト。Analysisモード にすると回路から自動で選択可能な電流を取得します。 |
Mode | 電力モード | 損失:Loss ,蓄積電力:Storage ,一般電力Power の3モードがあります。3つのモードは損失解析リストに対応しております。 |
Negative | 符号反転チェックボックス | チェックが入っている場合、計算した電力の正負を反転させます |
